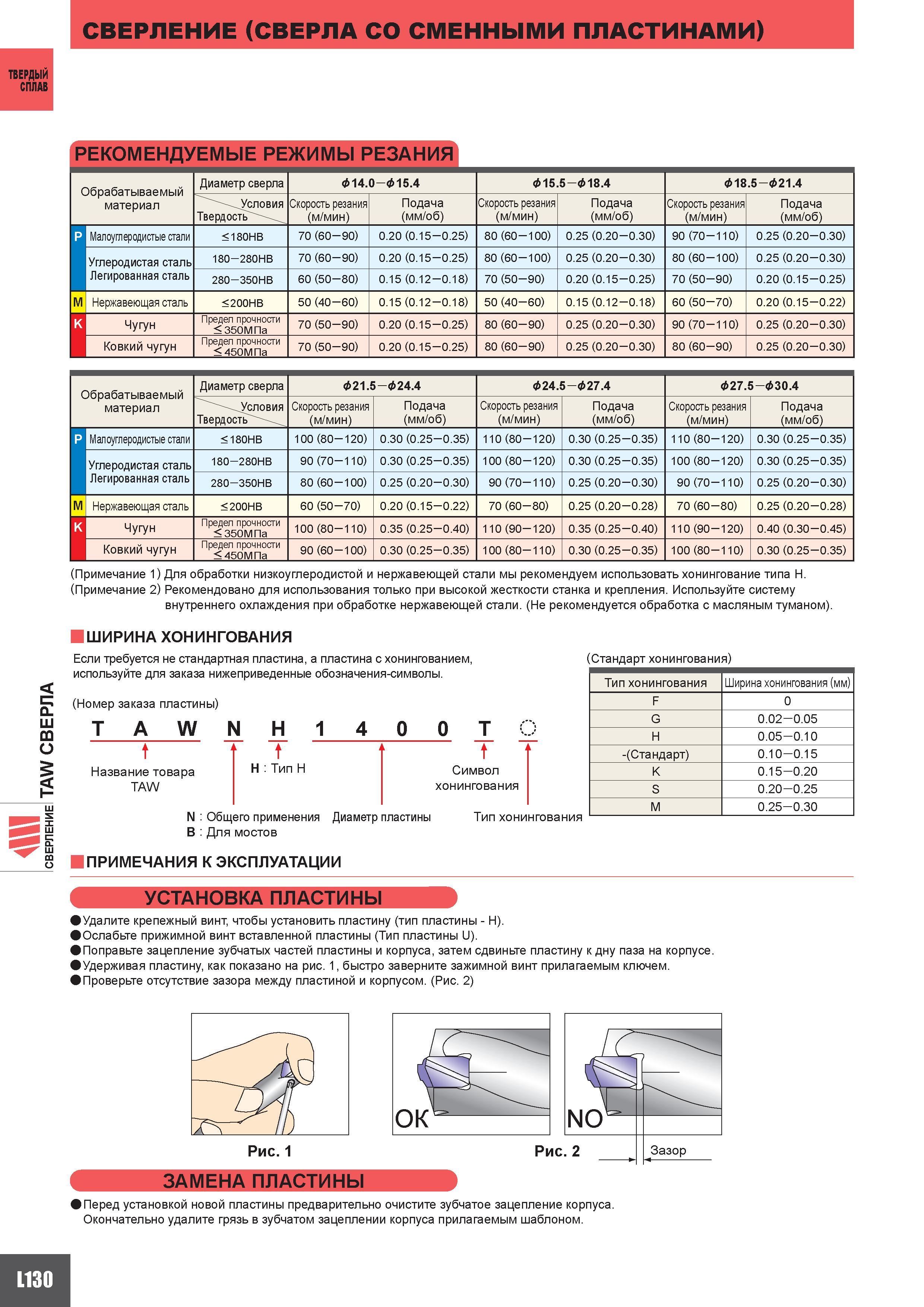

ТВЕРДЫЙ СПЛАВ СВЕРЛЕНИЕ (СВЕРЛА СО СМЕННЫМИ ПЛАСТИНАМИ) РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Диаметр сверла 14.0 - 15.4 15.5 - 18.4 &18.5-&21.4 Условия Твердость Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) P Малоуглеродистые стали 180HB 70 (60- 90) 0.20 (0.15 -0.25) 80 (60 -100) 0.25 (0.20-0.30) 90 (70 -110) 0.25 (0.20-0.30) Углеродистая сталь 180-280HB 70 (60- 90) 0.20 (0.15 -0.25) 80 (60 -100) 0.25 (0.20-0.30) 80 (60 -100) 0.25 (0.20-0.30) Легированная сталь 280-350HB 60 (50-80) 0.15 (0.12 - 0.18) 70 (50-90) 0.20 (0.15 -0.25) 70 (50-90) 0.20 (0.15 -0.25) M Нержавеющая сталь 200HB 50 (40-60) 0.15 (0.12 - 0.18) 50 (40-60) 0.15 (0.12 - 0.18) 60 (50-70) 0.20 (0.15 -0.22) K Чугун Предел прочности 350МПа 70 (50-90) 0.20 (0.15 -0.25) 80 (60-90) 0.25 (0.20-0.30) 90 (70 -110) 0.25 (0.20-0.30) Ковкий чугун Предел прочности 450МПа 70 (50-90) 0.20 (0.15 -0.25) 80 (60-90) 0.25 (0.20-0.30) 80 (60-90) 0.25 (0.20-0.30) Обрабатываемый материал Диаметр сверла 21.5 - 24.4 24.5 - 27.4 27.5-&30.4 Условия Твердость''' Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) P Малоуглеродистые стали 180HB 100 (80-120) 0.30 (0.25-0.35) 110 (80 -120) 0.30 (0.25-0.35) 110 (80-120) 0.30 (0.25-0.35) Углеродистая сталь 180-280HB 90 (70-110) 0.30 (0.25-0.35) 100 (80 -120) 0.30 (0.25-0.35) 100 (80 -120) 0.30 (0.25-0.35) L Легированная сталь 280-350HB 80 (60 -100) 0.25 (0.20-0.30) 90 (70-110) 0.25 (0.20 -0.30) 90 (70 -110) 0.25 (0.20 -0.30) нм Нержавеющая сталь 200HB 60 (50-70) 0.20 (0.15-0.22) 70 (60- 80) 0.25 (0.20-0.28) 70 (60-80) 0.25 (0.20-0.28) K Чугун Предел прочности 350МПа 100 (80-110) 0.35 (0.25-0.40) 110 (90-120) 0.35 (0.25-0.40) 110 (90 -120) 0.40 (0.30-0.45) Ковкий чугун Предел прочности 450МПа 90 (60 -100) 0.30 (0.25-0.35) 100 (80-110) 0.30 (0.25-0.35) 100 (80 -110) 0.30 (0.25-0.35) (Примечание 1) Для обработки низкоуглеродистой и нержавеющей стали мы рекомендуем использовать хонингование типа H. (Примечание 2) Рекомендовано для использования только при высокой жесткости станка и крепления. Используйте систему внутреннего охлаждения при обработке нержавеющей стали. (Не рекомендуется обработка с масляным туманом). Е В С Е Е В С ШИРИНА ХОНИНГОВАНИЯ Если требуется не стандартная пластина а пластина с хонингованием используйте для заказа нижеприведенные обозначения-символы. (Номер заказа пластины) T A W N H 1 4 0 0 T (Стандарт хонингования) t t t Название товара H Тип H Символ TAW хонингования N Общего применения Диаметр пластины B Для мостов Тип хонингования Тип хонингования Ширина хонингования (мм) F 0 G 0.02 - 0.05 H 0.05 - 0.10 -(Стандарт) 0.10 - 0.15 K 0.15 - 0.20 S 0.20 - 0.25 M 0.25 - 0.30 ПРИМЕЧАНИЯ К ЭКСПЛУАТАЦИИ УСТАНОВКА ПЛАСТИНЫ Удалите крепежный винт чтобы установить пластину (тип пластины - H). Ослабьте прижимной винт вставленной пластины (Тип пластины U). Поправьте зацепление зубчатых частей пластины и корпуса затем сдвиньте пластину к дну паза на корпусе. Удерживая пластину как показано на рис. 1 быстро заверните зажимной винт прилагаемым ключем. Проверьте отсутствие зазора между пластиной и корпусом. (Рис. 2) ЗАМЕНА ПЛАСТИНЫ Перед установкой новой пластины предварительно очистите зубчатое зацепление корпуса. Окончательно удалите грязь в зубчатом зацеплении корпуса прилагаемым шаблоном. L130
