1093 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.L037

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. L037 1093 Lab2u

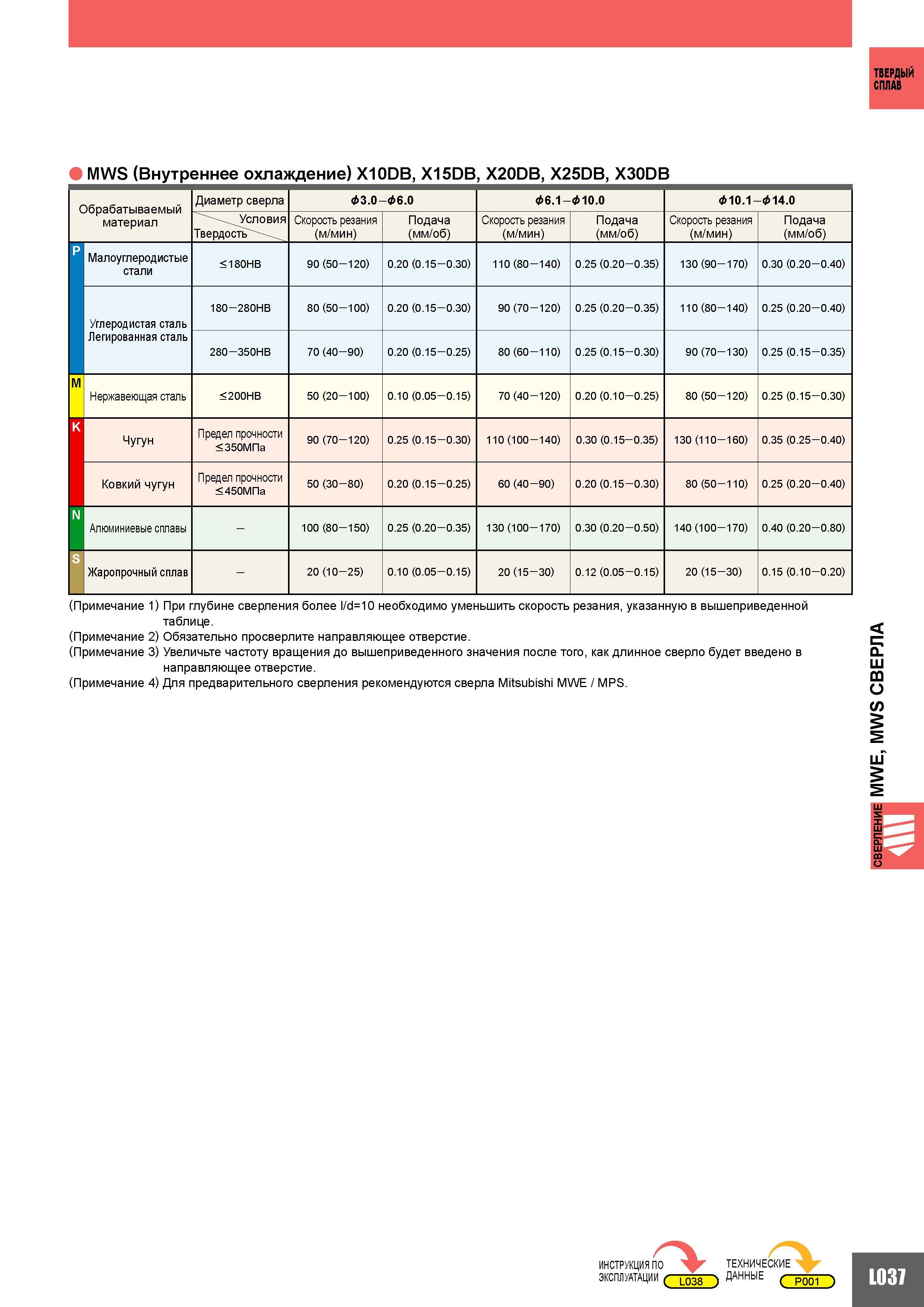

ТВЕРДЫЙ СПЛАВ MWS (Внутреннее охлаждение) X10DB X15DB X20DB X25DB X30DB Обрабатываемый материал Диаметр сверла 3.0-&6.0 6.1 - 10.0 10.1 - 14.0 Условия Твердость' Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Малоуглеродистые стали 180HB 90 (50-120) 0.20 (0.15-0.30) 110 (80 -140) 0.25 (0.20-0.35) 130 (90-170) 0.30 (0.20-0.40) Углеродистая сталь Легированная сталь 180 -280HB 80 (50-100) 0.20 (0.15-0.30) 90 (70 -120) 0.25 (0.20-0.35) 110 (80-140) 0.25 (0.20-0.40) 280-350HB 70 (40-90) 0.20 (0.15-0.25) 80 (60 -110) 0.25 (0.15-0.30) 90 (70-130) 0.25 (0.15-0.35) M Нержавеющая сталь 200HB 50 (20-100) 0.10 (0.05 - 0.15) 70 (40 -120) 0.20 (0.10-0.25) 80 (50-120) 0.25 (0.15-0.30) K Чугун Предел прочности 350МПа 90 (70-120) 0.25 (0.15-0.30) 110 (100 -140) 0.30 (0.15-0.35) 130 (110-160) 0.35 (0.25-0.40) N Ковкий чугун Предел прочности 450МПа 50 (30-80) 0.20 (0.15-0.25) 60 (40 -90) 0.20 (0.15 -0.30) 80 (50-110) 0.25 (0.20-0.40) Алюминиевые сплавы - 100 (80-150) 0.25 (0.20-0.35) 130 (100-170) 0.30 (0.20 -0.50) 140 (100-170) 0.40 (0.20-0.80) S Жаропрочный сплав - 20 (10-25) 0.10 (0.05 - 0.15) 20 (15-30) 0.12 (0.05 - 0.15) 20 (15-30) 0.15 (0.10-0.20) (Примечание 1) (Примечание 2) (Примечание 3) (Примечание 4) UJ При глубине сверления более d10 необходимо уменьшить скорость резания указанную в вышеприведенной таблице. Обязательно просверлите направляющее отверстие. Увеличьте частоту вращения до вышеприведенного значения после того как длинное сверло будет введено в направляющее отверстие. Для предварительного сверления рекомендуются сверла Mitsubishi MWE MPS. Н ИНСТРУКЦИЯ ЭКСПЛУАТАЦИИ П L038 ТЕХНИЧЕСКИЕ ДАННЫЕ
