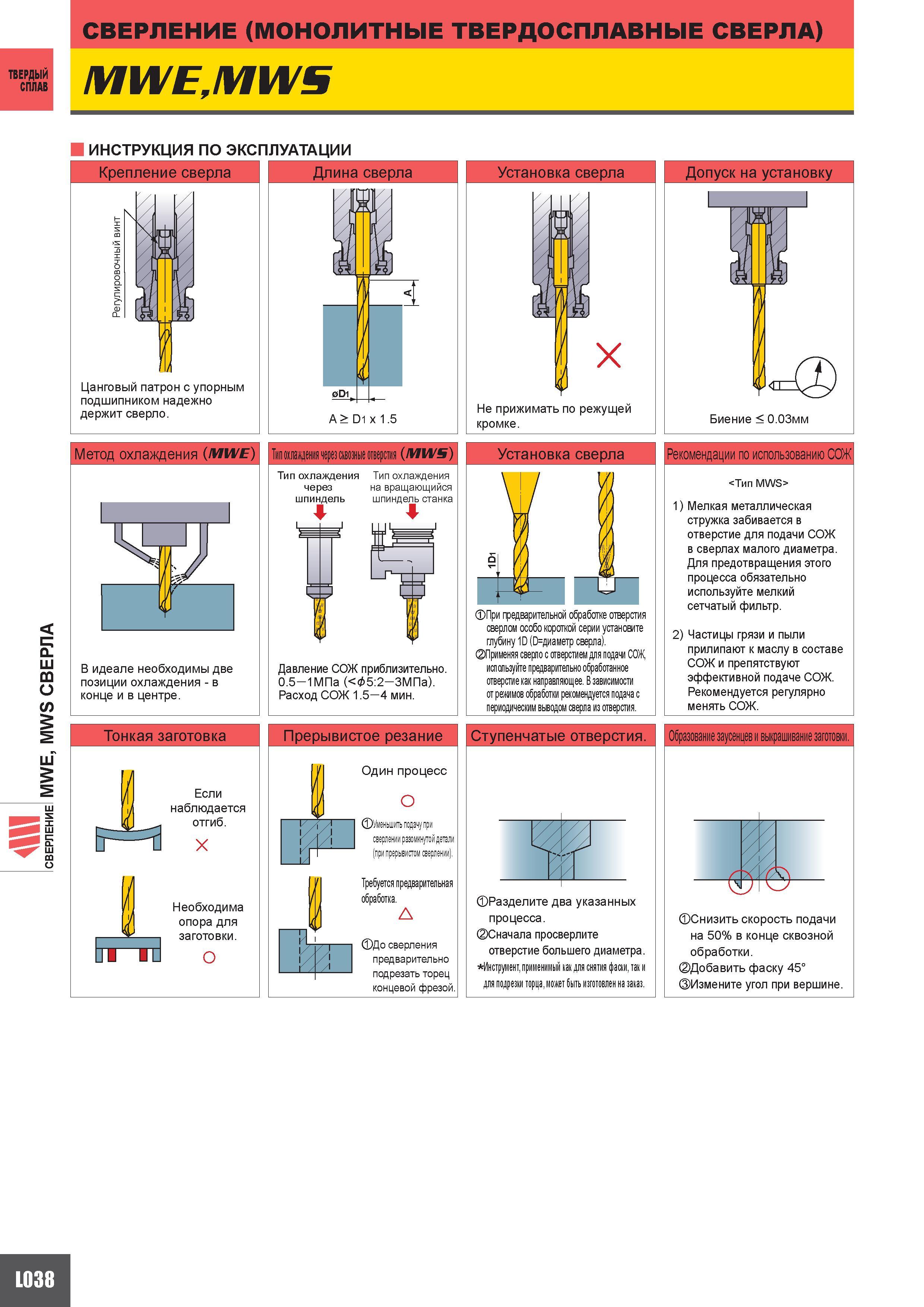

СВЕРЛЕНИЕ (МОНОЛИТНЫЕ ТВЕРДОСПЛАВНЫЕ СВЕРЛА) ТВЕспй MWEMWS ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Крепление сверла Цанговый патрон с упорным подшипником надежно держит сверло. Метод охлаждения (MWE) В идеале необходимы две позиции охлаждения - в конце и в центре. (MWS) Тип охлаждения через шпиндель 4 Тип охлаждения на вращающийся шпиндель станка Давление СОЖ приблизительно. 0.5- 1МПа (&5 2-3МПа). Расход СОЖ 1.5 - 4 мин. Установка сверла При предварительной обработке отверстия сверлом особо короткой серии установите глубину 1D (йдиаметр сверла). Применяя сверло с отверстием для подачи СОЖ используйте предварительно обработанное отверстие как направляющее. В зависимости от режимов обработки рекомендуется подача с периодическим выводом сверла из отверстия. Тонкая заготовка bu ud Если наблюдается отгиб. X Необходима опора для заготовки. о Прерывистое резание Один процесс О Уменьшить подачу при сверлении разомкнутой детали (при прерывистом сверлении). и -4 i Требуется предварительная обработка. До сверления предварительно подрезать торец концевой фрезой Ступенчатые отверстия. Разделите два указанных процесса. Сначала просверлите отверстие большего диаметра. Инструмент применимый как для снятия фаски так и для подрезки торца может быть изготовлен на заказ. Рекомендации по использованию СОЖ Тип MWS 1) Мелкая металлическая стружка забивается в отверстие для подачи СОЖ в сверлах малого диаметра. Для предотвращения этого процесса обязательно используйте мелкий сетчатый фильтр. 2) Частицы грязи и пыли прилипают к маслу в составе СОЖ и препятствуют эффективной подаче СОЖ. Рекомендуется регулярно менять СОЖ. Образование заусенцев и выкрашивание заготовки. ". 1 Снизить на 50% в обработк Добавит Измените скорость подачи конце сквозной и. фаску 45 угол при вершине. L038
