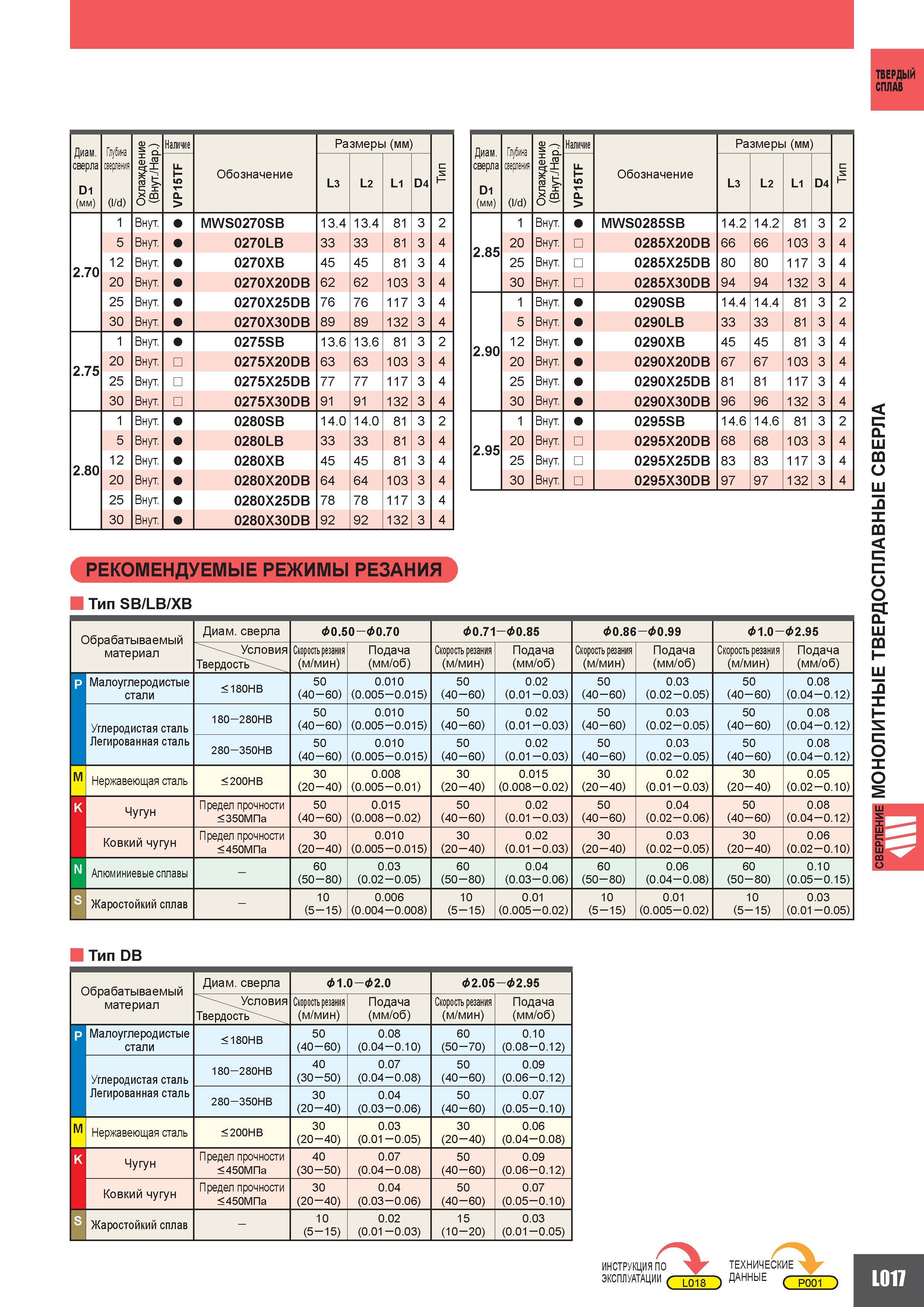

1073 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.L017

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. L017 1073 Lab2u

ТВЕРДЫЙ СПЛАВ Диаметр сверла D1 (мм) Глубина сверления (l d) Охлаждение (Внутреннее Наружное) Наличие Размеры (мм) VP15TF Обозначение L3 L2 L1 D4 с S 1- 1 Внут. MWS0270SB 13.4 13.4 81 3 2 5 Внут. 0270LB 33 33 81 3 4 2.70 12 Внут 0270XB 45 45 81 3 4 20 Внут 0270X20DB 62 62 103 3 4 25 Внут 0270X25DB 76 76 117 3 4 30 Внут. 0270X30DB 89 89 132 3 4 1 Внут. 0275SB 13.6 13.6 81 3 2 2.75 20 Внут. 0275X20DB 63 63 103 3 4 25 Внут. 0275X25DB 77 77 117 3 4 30 Внут. 0275X30DB 91 91 132 3 4 1 Внут. 0280SB 14.0 14.0 81 3 2 5 Внут. 0280LB 33 33 81 3 4 2.80 12 Внут. 0280XB 45 45 81 3 4 20 Внут. 0280X20DB 64 64 103 3 4 25 Внут. 0280X25DB 78 78 117 3 4 30 Внут. 0280X30DB 92 92 132 3 4 Диаметр сверла D1 (мм) Глубина сверления (l d) е ). ll хО (В Наличие Размеры (мм) VP15TF Обозначение L3 L2 L1 D4 с S 1- 1 Внут. MWS0285SB 14.2 14.2 81 3 2 2.85 20 Внут. 0285X20DB 66 66 103 3 4 25 Внут. 0285X25DB 80 80 117 3 4 30 Внут. 0285X30DB 94 94 132 3 4 1 Внут. 0290SB 14.4 14.4 81 3 2 5 Внут. 0290LB 33 33 81 3 4 2.90 12 Внут. 0290XB 45 45 81 3 4 20 Внут. 0290X20DB 67 67 103 3 4 25 Внут. 0290X25DB 81 81 117 3 4 30 Внут. 0290X30DB 96 96 132 3 4 1 Внут. 0295SB 14.6 14.6 81 3 2 2.95 20 Внут. 0295X20DB 68 68 103 3 4 25 Внут. 0295X25DB 83 83 117 3 4 30 Внут. 0295X30DB 97 97 132 3 4 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Тип SB LB XB Обрабатываемый материал Диаметр сверла 0.50 - 0.70 0.71-&0.85 0.86 - 0.99 1.0 - 2.95 ''' .Условия ТвердостЪ'' Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) M Малоуглеродистые стали 180HB 50 (40 -60) 0.010 (0.005-0.015) 50 (40 -60) 0.02 (0.01 - 0.03) 50 (40 -60) 0.03 (0.02 -0.05) 50 (40- 60) 0.08 (0.04 - 0.12) Углеродистая сталь Легированная сталь 180-280HB 50 (40 -60) 0.010 (0.005 -0.015) 50 (40 -60) 0.02 (0.01 - 0.03) 50 (40 -60) 0.03 (0.02 - 0.05) 50 (40- 60) 0.08 (0.04 - 0.12) 280-350HB 50 (40 -60) 0.010 (0.005-0.015) 50 (40 -60) 0.02 (0.01 - 0.03) 50 (40 -60) 0.03 (0.02 -0.05) 50 (40 -60) 0.08 (0.04 - 0.12) Нержавеющая сталь 200HB 30 (20 -40) 0.008 (0.005 -0.01) 30 (20 -40) 0.015 (0.008 -0.02) 30 (20 -40) 0.02 (0.01 - 0.03) 30 (20- 40) 0.05 (0.02 - 0.10) K Чугун Предел прочности 350МПа 50 (40 -60) 0.015 (0.008 -0.02) 50 (40 -60) 0.02 (0.01 - 0.03) 50 (40 -60) 0.04 (0.02 - 0.06) 50 (40- 60) 0.08 (0.04 - 0.12) N Ковкий чугун Предел прочности 450МПа 30 (20 -40) 0.010 (0.005 -0.015) 30 (20 -40) 0.02 (0.01 - 0.03) 30 (20 -40) 0.03 (0.02 -0.05) 30 (20- 40) 0.06 (0.02 - 0.10) Алюминиевые сплавы - 60 (50 -80) 0.03 (0.02 -0.05) 60 (50 -80) 0.04 (0.03- 0.06) 60 (50- 80) 0.06 (0.04- 0.08) 60 (50- 80) 0.10 (0.05 - 0.15) S Жаростойкий сплав - 10 (5 -15) 0.006 (0.004 -0.008) 10 (5 -15) 0.01 (0.005-0.02) 10 (5 -15) 0.01 (0.005- 0.02) 10 (5 -15) 0.03 (0.01 - 0.05) Тип DB Обрабатываемый Диаметр сверла &1.0-&2.0 2.05 -&2.95 материал Условия Твердость Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) p Малоуглеродистые стали 180HB 50 (40 -60) 0.08 (0.04 - 0.10) 60 (50 -70) 0.10 (0.08 - 0.12) 180-280HB 40 0.07 50 0.09 Углеродистая сталь (30 -50) (0.04 -0.08) (40 -60) (0.06 - 0.12) Легированная сталь 280-350HB 30 (20 -40) 0.04 (0.03 -0.06) 50 (40 -60) 0.07 (0.05 - 0.10) M Нержавеющая сталь 200HB 30 (20 -40) 0.03 (0.01 -0.05) 30 (20-40) 0.06 (0.04-0.08) K Чугун Предел прочности 450МПа 40 (30 -50) 0.07 (0.04-0.08) 50 (40 -60) 0.09 (0.06 - 0.12) Ковкий чугун Предел прочности 450МПа 30 (20 -40) 0.04 (0.03-0.06) 50 (40 -60) 0.07 (0.05 - 0.10) S Жаростойкий сплав - 10 (5 -15) 0.02 (0.01 -0.03) 15 (10 - 20) 0.03 (0.01 -0.05) ИНСТРУКЦИЯ ЭКСПЛУАТАЦИИ П L018 ТЕХНИЧЕСКИЕ ДАННЫЕ сверление МОНОЛИТНЫЕ ТВЕРДОСПЛАВНЫЕ СВЕРЛА
