1075 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.L019

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. L019 1075 Lab2u

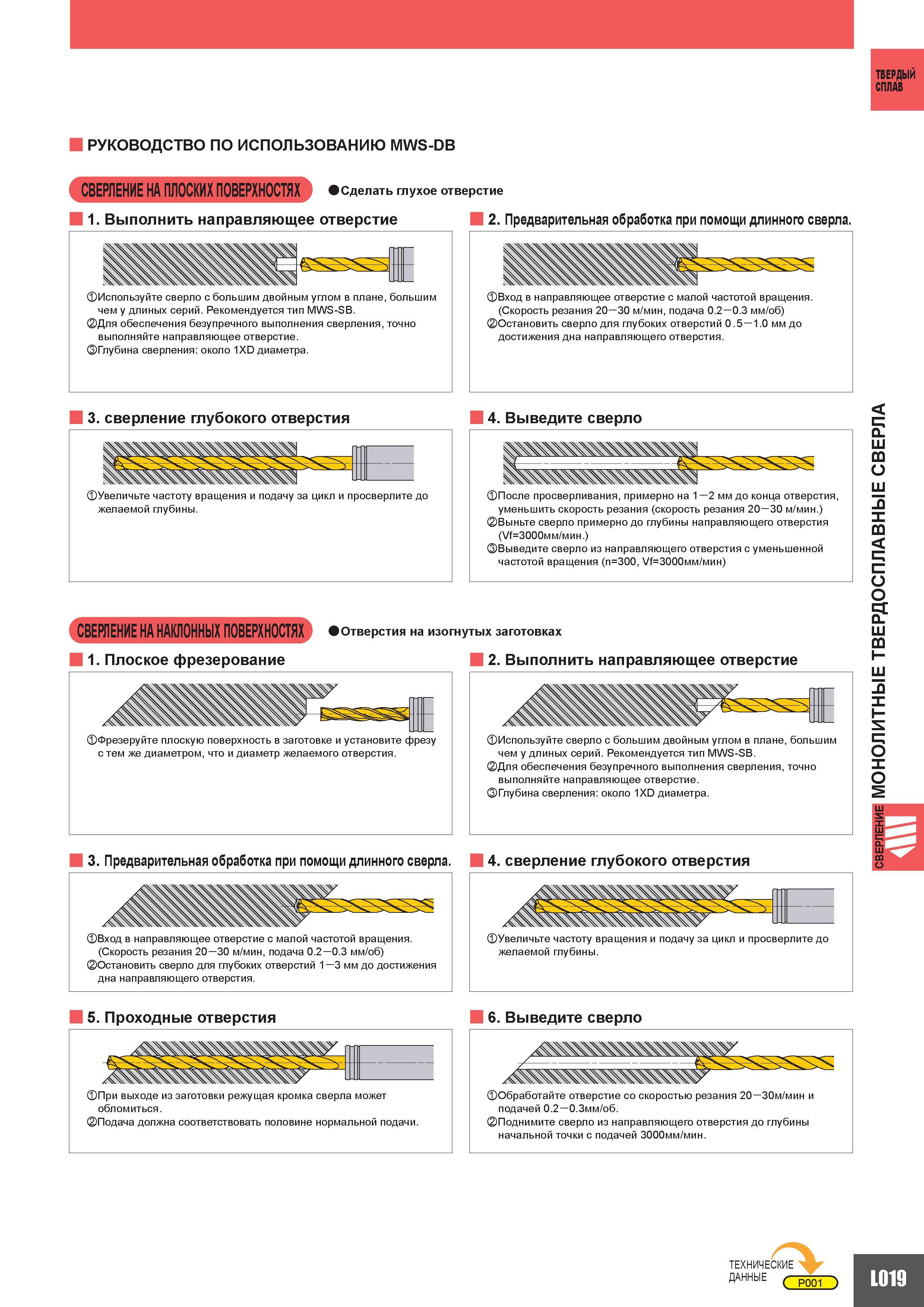

ТВЕРДЫЙ СПЛАВ РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ MWS-DB СВЕРЛЕНИЕ НА ПЛОСКИХ ПОВЕРХНОСТЯХ Сделать глухое отверстие 1. Выполнить направляющее отверстие 2. Предварительная обработка при помощи длинного сверла. ФИспользуйте сверло с большим двойным углом в плане большим чем у длиных серий. Рекомендуется тип MWS-SB. Для обеспечения безупречного выполнения сверления точно выполняйте направляющее отверстие. Глубина сверления около 1XD диаметра. ФВход в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 мин подача 0.2 0.3 мм/об) Остановить сверло для глубоких отверстий 0.5 1.0 мм до достижения дна направляющего отверстия. 3. сверление глубокого отверстия 4. Выведите сверло ФПосле просверливания примерно на 1 2 мм до конца отверстия уменьшить скорость резания (скорость резания 20 30 мин.) Выньте сверло примерно до глубины направляющего отверстия (УТ3000мм/мин.) Выведите сверло из направляющего отверстия с уменьшенной частотой вращения (n300 УТ3000мм/мин) СВЕРЛЕНИЕ НА НАКЛОННЫХ ПОВЕРХНОСТЯХ 1. Плоское фрезерование Отверстия на изогнутых заготовках 2. Выполнить направляющее отверстие ФИспользуйте сверло с большим двойным углом в плане большим чем у длиных серий. Рекомендуется тип MWS-SB. Для обеспечения безупречного выполнения сверления точно выполняйте направляющее отверстие. Глубина сверления около 1XD диаметра. 3. Предварительная обработка при помощи длинного сверла. 4. сверление глубокого отверстия ФВход в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 мин подача 0.2 0.3 мм/об) Остановить сверло для глубоких отверстий 1 3 мм до достижения дна направляющего отверстия. A m w - фУвеличьте частоту вращения и подачу за цикл и просверлите до желаемой глубины. 5. Проходные отверстия 3. Выведите сверло IT ФОбработайте отверстие скоростью резания 20 30м/мин и подачей 0.2 0.3мм/об. Поднимите сверло из направляющего отверстия до глубины начальной точки с подачей 3000мм/мин. ФПри выходе из заготовки режущая кромка сверла может обломиться. Подача должна соответствовать половине нормальной подачи.
