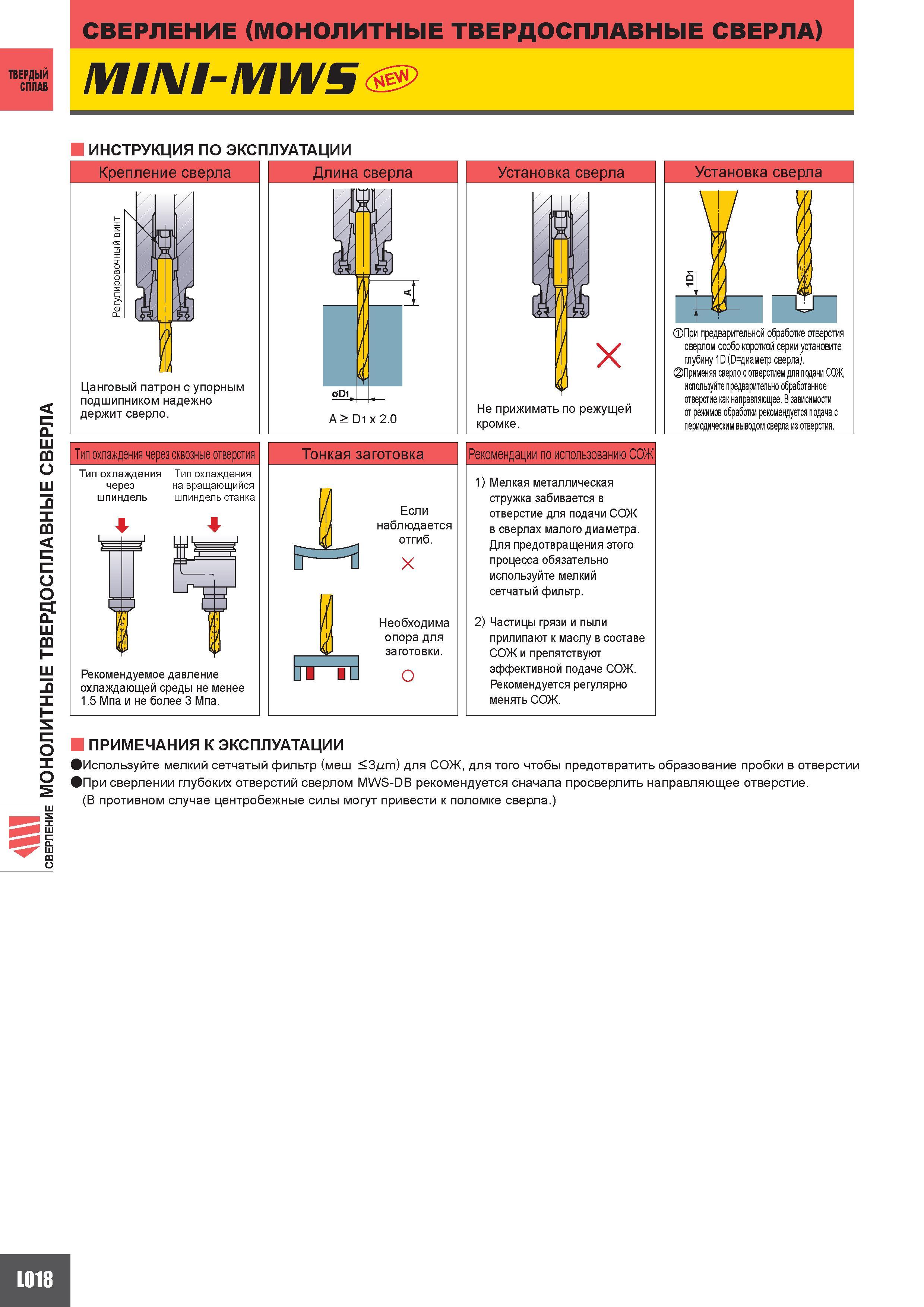

СВЕРЛЕНИЕ (МОНОЛИТНЫЕ ТВЕРДОСПЛАВНЫЕ СВЕРЛА) MINI-MWS ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Крепление сверла Цанговый патрон с упорным подшипником надежно держит сверло. Тип охлаждения через сквозные отверстия Тип охлаждения Тип охлаждения на вращающийся через шпиндель шпиндель станка Рекомендуемое давление охлаждающей среды не менее 1.5 Мпа и не более 3 Мпа. Длина сверла A D1 x 2.0 Тонкая заготовка И Uu uJ Если наблюдается отгиб. X Необходима опора для заготовки. о Установка сверла Не прижимать по режущей кромке. Рекомендации по использованию СОЖ 1) Мелкая металлическая стружка забивается в отверстие для подачи СОЖ в сверлах малого диаметра. Для предотвращения этого процесса обязательно используйте мелкий сетчатый фильтр. 2) Частицы грязи и пыли прилипают к маслу в составе СОЖ и препятствуют эффективной подаче СОЖ. Рекомендуется регулярно менять СОЖ. Установка сверла При предварительной обработке отверстия сверлом особо короткой серии установите глубину 1D фдиаметр сверла). Применяя сверло с отверстием для псдачи СОЖ используйте предварительно обработанное отверстие как направляющее. В зависимости от режимов обработки рекомендуется подача с периодическим выводом сверла из отверстия. О ПРИМЕЧАНИЯ К ЭКСПЛУАТАЦИИ Используйте мелкий сетчатый фильтр (меш 3дт) для СОЖ для того чтобы предотвратить образование пробки в отверстии При сверлении глубоких отверстий сверлом MWS-DB рекомендуется сначала просверлить направляющее отверстие. (В противном случае центробежные силы могут привести к поломке сверла.) Е В С L018
