Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I315 0843 Lab2u

Обновлено 2020-04-16 11:21:55

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system MITSUBISHI \| Каталог MITSUBISHI 2010 Режущий инструмент и системы (Всего 1348 стр.)

843 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I315

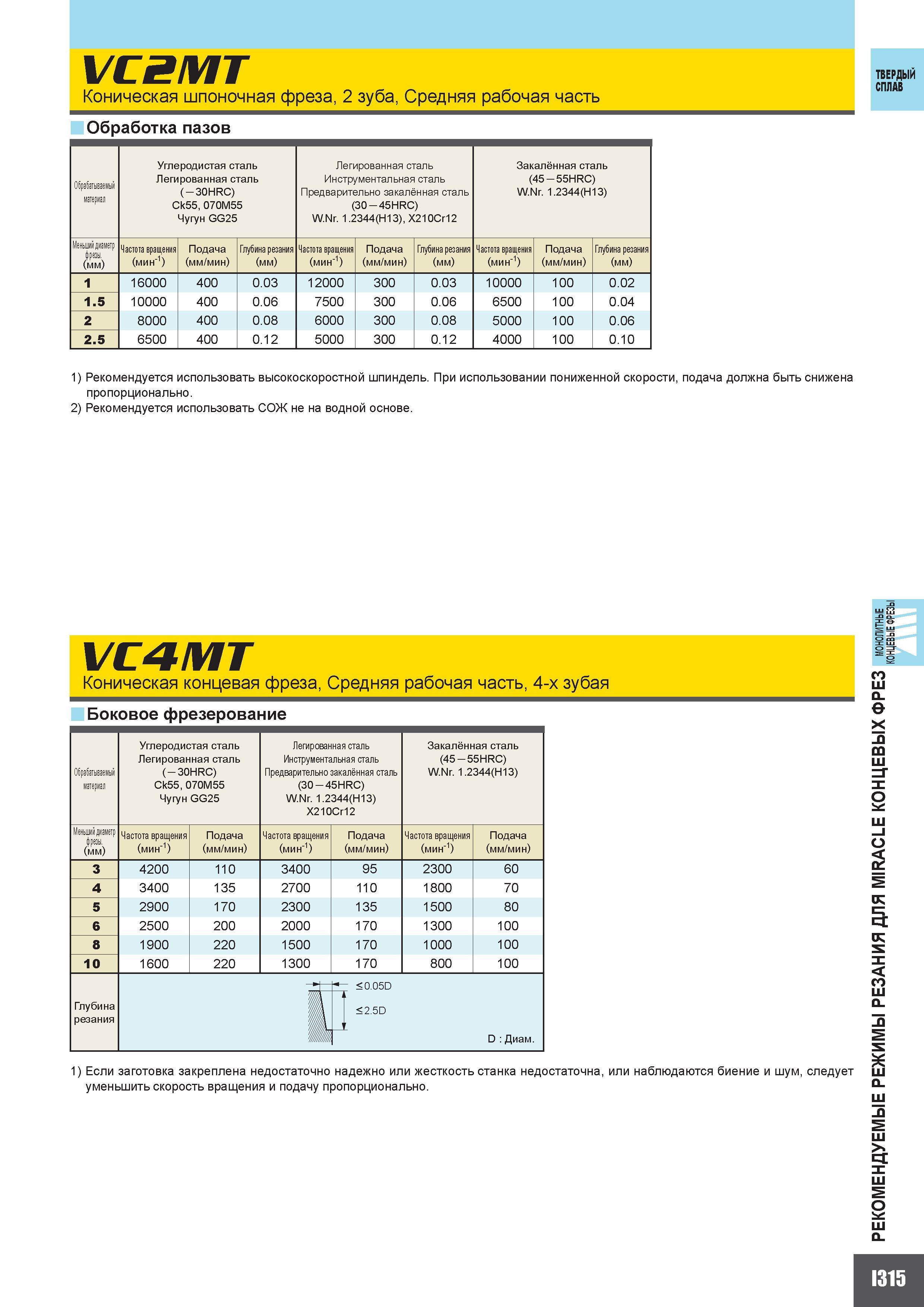

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I315 0843 Lab2u VC2MT Коническая шпоночная фреза 2 зуба Средняя рабочая часть ТВЕРДЫЙ СПЛАВ Обработка пазов Обрабатываемый материал Углеродистая сталь Легированная сталь ( - 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) X210Cr12 Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) Меньший диаметр фрезы. (мм) Частота вращения (мин-1) Подача (мм/мин ) Глубина резания (мм ) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин -1) Подача (мм/мин) Глубина резания (мм ) 1 16000 400 0.03 12000 300 0.03 10000 100 0.02 1.5 10000 400 0.06 7500 300 0.06 6500 100 0.04 2 8000 400 0.08 6000 300 0.08 5000 100 0.06 2.5 6500 400 0.12 5000 300 0.12 4000 100 0.10 1) Рекомендуется использовать высокоскоростной шпиндель. При использовании пониженной скорости подача должна быть снижена пропорционально. 2) Рекомендуется использовать СОЖ не на водной основе. VC4MT Коническая концевая фреза Средняя рабочая часть 4-х зубая Боковое фрезерование Обрабатываемый материал Углеродистая сталь Легированная сталь (-30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) X210Cr12 Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) Меньший диаметр фрезы. (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) Подача (мм/мин) 3 4200 110 3400 95 2300 60 4 3400 135 2700 110 1800 70 5 2900 170 2300 135 1500 80 6 2500 200 2000 170 1300 100 8 1900 220 1500 170 1000 100 10 1600 220 1300 170 800 100 Глубина резания iif f - 0.05D 2.5D D Диаметр 1) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить скорость вращения и подачу пропорционально. РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ МОНОЛИТНЫЕ AUI ICBLIC ПГО I315
