841 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I313

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I313 0841 Lab2u

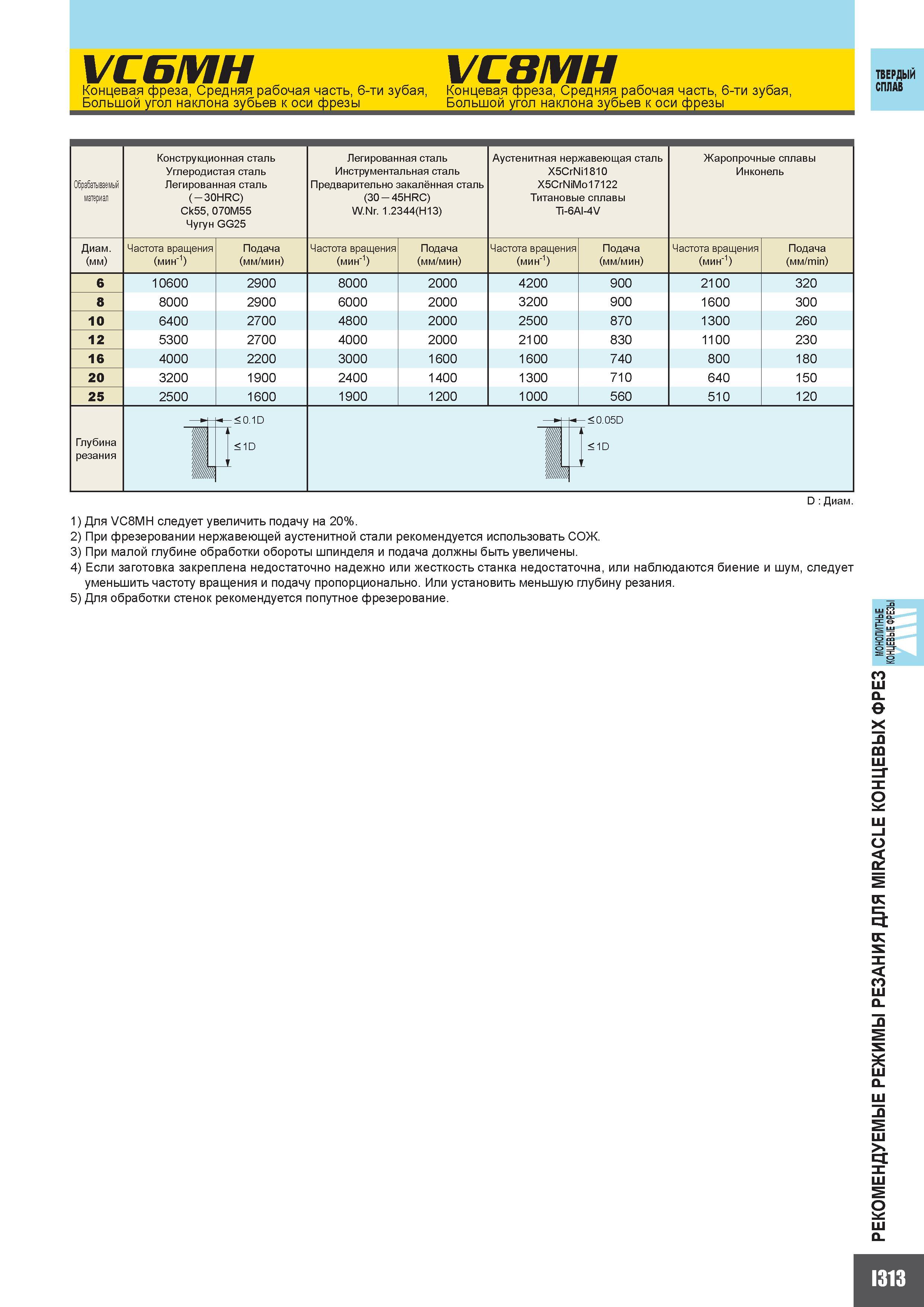

VC6MH Концевая фреза Средняя рабочая часть 6-ти зубая Большой угол наклона зубьев к оси фрезы VC8MH Концевая фреза Средняя рабочая часть 6-ти зубая Большой угол наклона зубьев к оси фрезы ТВЕРДЫЙ СПЛАВ материал Конструкционная сталь Углеродистая сталь Легированная сталь ( - 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы Ti-6Al-4V Жаропрочные сплавы Инконель Диаметр (мм ) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) Подача (мм min) 8 10 12 16 20 25 10600 8000 6400 5300 4000 3200 2500 2900 2900 2700 2700 2200 1900 1600 8000 6000 4800 4000 3000 2400 1900 2000 2000 2000 2000 1600 1400 1200 4200 3200 2500 2100 1600 1300 1000 900 900 870 830 740 710 560 2100 1600 1300 1100 800 640 510 320 300 260 230 180 150 120 Глубина резания 0.1D 1D 0.05D 1D D Диаметр 1) Для VC8MH следует увеличить подачу на 20%. 2) При фрезеровании нержавеющей аустенитной стали рекомендуется использовать СОЖ. 3) При малой глубине обработки обороты шпинделя и подача должны быть увеличены. 4) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально. Или установить меньшую глубину резания. 5) Для обработки стенок рекомендуется попутное фрезерование. X m а к S X S s CI О 6
