803 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I275

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I275 0803 Lab2u

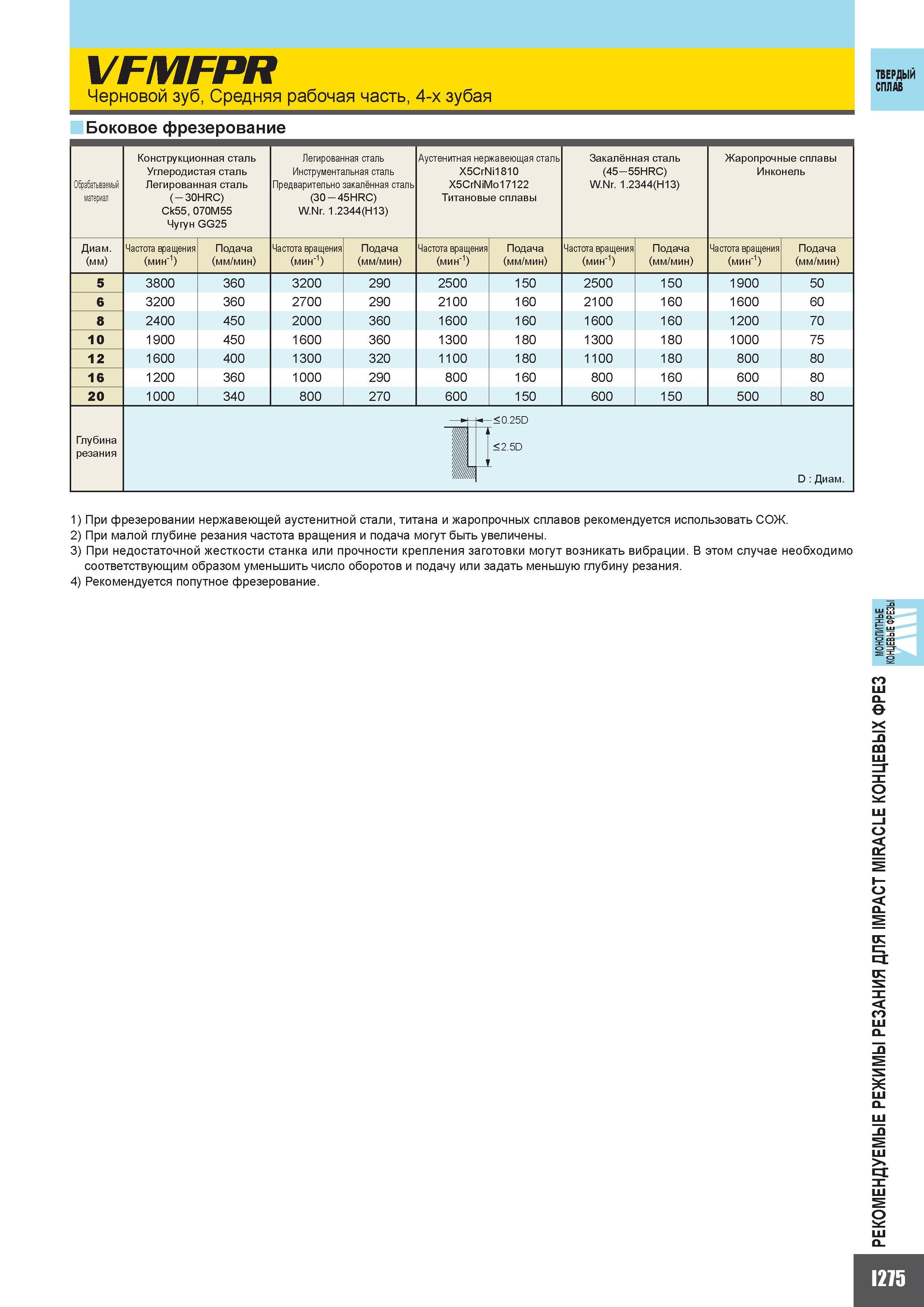

VFMFPR Черновой зуб Средняя рабочая часть 4-х зубая ТВЕРДЫЙ СПЛАВ Боковое фрезерование Обрабатываемый материал Конструкционная сталь Углеродистая сталь Легированная сталь (-30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы Закалённая сталь (45-55HRC) W.Nr. 1.2344(H13) Жаропрочные сплавы Инконель Диаметр (мм ) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) 5 3800 360 3200 290 2500 150 2500 150 1900 50 6 3200 360 2700 290 2100 160 2100 160 1600 60 8 2400 450 2000 360 1600 160 1600 160 1200 70 10 1900 450 1600 360 1300 180 1300 180 1000 75 12 1600 400 1300 320 1100 180 1100 180 800 80 16 1200 360 1000 290 800 160 800 160 600 80 20 1000 340 800 270 600 150 600 150 500 80 Глубина резания Шт. - 0.25D 2.5D D Диаметр 1) При фрезеровании нержавеющей аустенитной стали титана и жаропрочных сплавов рекомендуется использовать СОЖ. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) Рекомендуется попутное фрезерование. РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ IMPACT MIRACLE КОНЦЕВЫХ ФРЕЗ монолитные imui ICDLIC жвго I275
