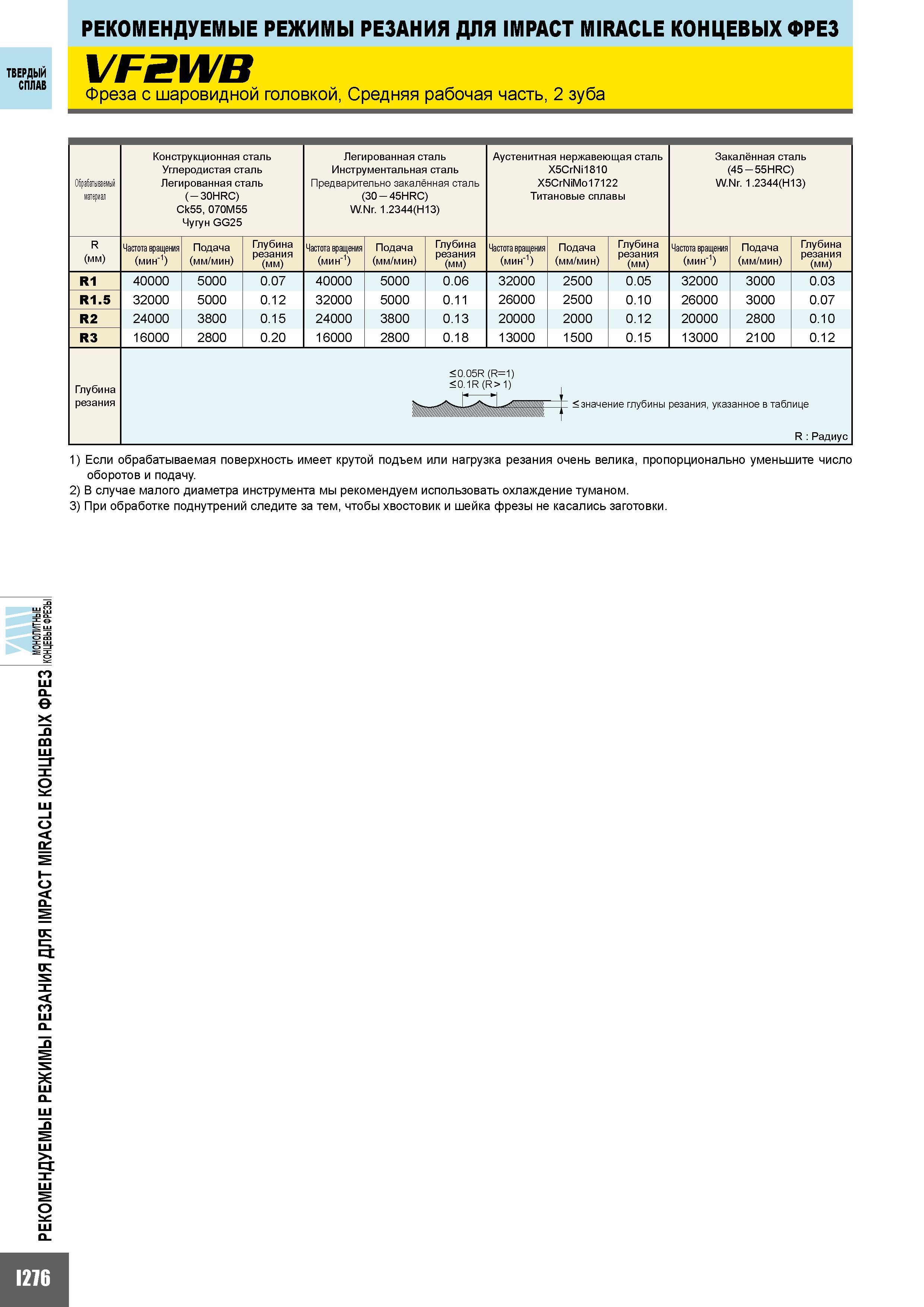

ТВЕРДЫЙ СПЛАВ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ IMPACT MIRACLE КОНЦЕВЫХ ФРЕЗ VF2WB Фреза с шаровидной головкой Средняя рабочая часть 2 зуба Обрабатываемый материал Конструкционная сталь Углеродистая сталь Легированная сталь (- 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) R (мм ) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин -1) Подача (мм/мин ) Глубина резания (мм ) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) R1 40000 5000 0.07 40000 5000 0.06 32000 2500 0.05 32000 3000 0.03 R1.5 32000 5000 0.12 32000 5000 0.11 26000 2500 0.10 26000 3000 0.07 R2 24000 3800 0.15 24000 3800 0.13 20000 2000 0.12 20000 2800 0.10 R3 16000 2800 0.20 16000 2800 0.18 13000 1500 0.15 13000 2100 0.12 Глубина резания 0.05R (R1) 0.1R (R 1) j- значение глубины резания указанное в таблице R Радиус 1) Если обрабатываемая поверхность имеет крутой подъем или нагрузка резания очень велика пропорционально уменьшите число оборотов и подачу. 2) В случае малого диаметра инструмента мы рекомендуем использовать охлаждение туманом. 3) При обработке поднутрений следите за тем чтобы хвостовик и шейка фрезы не касались заготовки.
