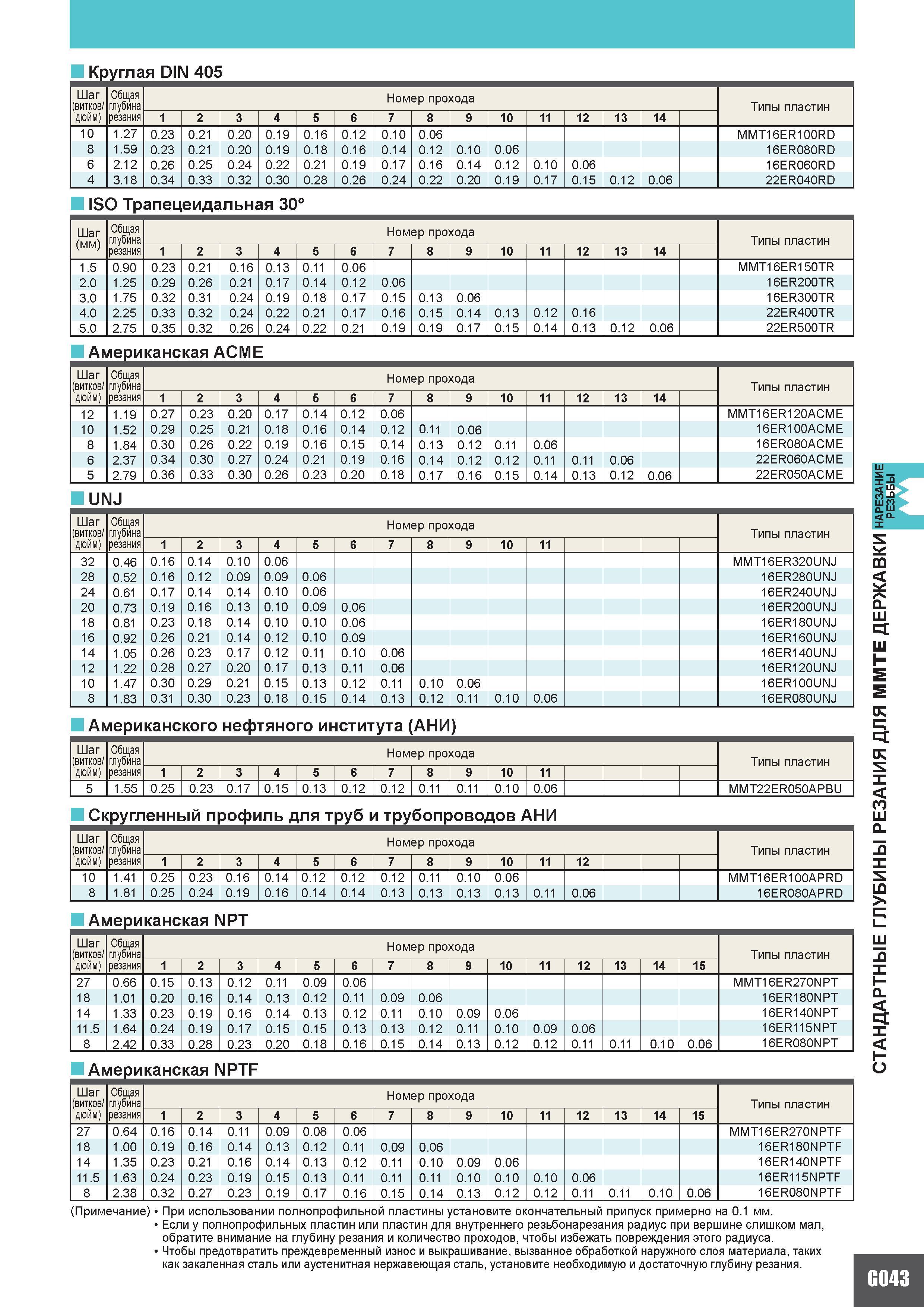

491 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.G043

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. G043 0491 Lab2u

DIN 405 Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 10 1.27 0.23 0.21 0.20 0.19 0.16 0.12 0.10 0.06 MMT16ER100RD 8 1.59 0.23 0.21 0.20 0.19 0.18 0.16 0.14 0.12 0.10 0.06 16ER080RD 6 2.12 0.26 0.25 0.24 0.22 0.21 0.19 0.17 0.16 0.14 0.12 0.10 0.06 16ER060RD 4 3.18 0.34 0.33 0.32 0.30 0.28 0.26 0.24 0.22 0.20 0.19 0.17 0.15 0.12 0.06 22ER040RD IS O Тр апецеидальная 30 Шаг (мм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1.5 0.90 0.23 0.21 0.16 0.13 0.11 0.06 MMT16ER150TR 2.0 1.25 0.29 0.26 0.21 0.17 0.14 0.12 0.06 16ER200TR 3.0 1.75 0.32 0.31 0.24 0.19 0.18 0.17 0.15 0.13 0.06 16ER300TR 4.0 2.25 0.33 0.32 0.24 0.22 0.21 0.17 0.16 0.15 0.14 0.13 0.12 0.16 22ER400TR 5.0 2.75 0.35 0.32 0.26 0.24 0.22 0.21 0.19 0.19 0.17 0.15 0.14 0.13 0.12 0.06 22ER500TR Аг ери канская ACME Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 12 1.19 0.27 0.23 0.20 0.17 0.14 0.12 0.06 MMT16ER120ACME 10 1.52 0.29 0.25 0.21 0.18 0.16 0.14 0.12 0.11 0.06 16ER100ACME 8 1.84 0.30 0.26 0.22 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 16ER080ACME 6 2.37 0.34 0.30 0.27 0.24 0.21 0.19 0.16 0.14 0.12 0.12 0.11 0.11 0.06 22ER060ACME 5 2.79 0.36 0.33 0.30 0.26 0.23 0.20 0.18 0.17 0.16 0.15 0.14 0.13 0.12 0.06 22ER050ACME UNJ Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 32 0.46 0.16 0.14 0.10 0.06 MMT16ER320UNJ 28 0.52 0.16 0.12 0.09 0.09 0.06 16ER280UNJ 24 0.61 0.17 0.14 0.14 0.10 0.06 16ER240UNJ 20 0.73 0.19 0.16 0.13 0.10 0.09 0.06 16ER200UNJ 18 0.81 0.23 0.18 0.14 0.10 0.10 0.06 16ER180UNJ 16 0.92 0.26 0.21 0.14 0.12 0.10 0.09 16ER160UNJ 14 1.05 0.26 0.23 0.17 0.12 0.11 0.10 0.06 16ER140UNJ 12 1.22 0.28 0.27 0.20 0.17 0.13 0.11 0.06 16ER120UNJ 10 1.47 0.30 0.29 0.21 0.15 0.13 0.12 0.11 0.10 0.06 16ER100UNJ 8 1.83 0.31 0.30 0.23 0.18 0.15 0.14 0.13 0.12 0.11 0.10 0.06 16ER080UNJ Американского нефтяного института (АНИ) Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 5 1.55 0.25 0.23 0.17 0.15 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT22ER050APBU Скругленный профиль для труб и трубопроводов АНИ Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 10 1.41 0.25 0.23 0.16 0.14 0.12 0.12 0.12 0.11 0.10 0.06 MMT16ER100APRD 8 1.81 0.25 0.24 0.19 0.16 0.14 0.14 0.13 0.13 0.13 0.13 0.11 0.06 16ER080APRD жканская NPT Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 27 0.66 0.15 0.13 0.12 0.11 0.09 0.06 MMT16ER270NPT 18 1.01 0.20 0.16 0.14 0.13 0.12 0.11 0.09 0.06 16ER180NPT 14 1.33 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 16ER140NPT 11.5 1.64 0.24 0.19 0.17 0.15 0.15 0.13 0.13 0.12 0.11 0.10 0.09 0.06 16ER115NPT 8 2.42 0.33 0.28 0.23 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 16ER080NPT Ал ери канская NPTF Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 27 0.64 0.16 0.14 0.11 0.09 0.08 0.06 MMT16ER270NPTF 18 1.00 0.19 0.16 0.14 0.13 0.12 0.11 0.09 0.06 16ER180NPTF 14 1.35 0.23 0.21 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 16ER140NPTF 11.5 1.63 0.24 0.23 0.19 0.15 0.13 0.11 0.11 0.11 0.10 0.10 0.10 0.06 16ER115NPTF 8 2.38 0.32 0.27 0.23 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 16ER080NPTF (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал обратите внимание на глубину резания и количество проходов чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание вызванное обработкой наружного слоя материала таких как закаленная сталь или аустенитная нержавеющая сталь установите необходимую и достаточную глубину резания. G043
