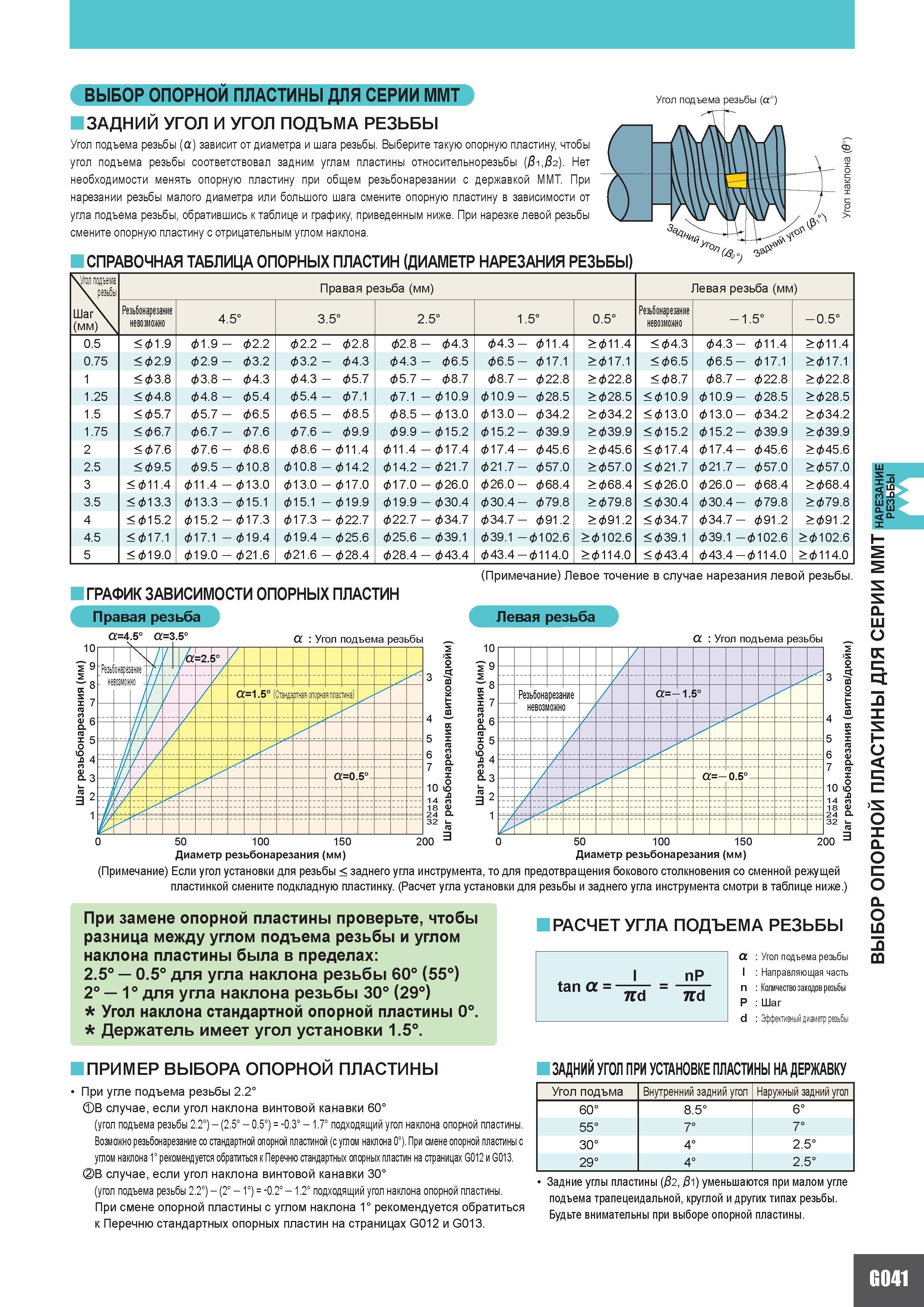

ВЫБОР ОПОРНОЙ ПЛАСТИНЫ ДЛЯ СЕРИИ MMT ЗАДНИЙ УГОЛ И УГОЛ ПОДЪМА РЕЗЬБЫ Угол подъема резьбы (а) зависит от диаметра и шага резьбы. Выберите такую опорную пластину чтобы угол подъема резьбы соответствовал задним углам пластины относительнорезьбы ( 1 2). Нет необходимости менять опорную пластину при общем резьбонарезании с державкой ММТ. При нарезании резьбы малого диаметра или большого шага смените опорную пластину в зависимости от угла подъема резьбы обратившись к таблице и графику приведенным ниже. При нарезке левой резьбы смените опорную пластину с отрицательным углом наклона. СПРАВОЧНАЯ ТАБЛИЦА ОПОРНЫХ ПЛАСТИН (ДИАМЕТР НАРЕЗАНИЯ РЕЗЬБЫ) Угол подъема резьбы (а) Угол подъема резьбы Ша (мм) Правая резьба (мм) Левая резьба (мм) Резьбонарезание невозможно 4.5 3.5 2.5 1 .5 0.5 Резьбонарезание невозможно -1.5 -0.5 0.5 1.9 1.9 - &2.2 &2.2 - &2.8 &2.8 - &4.3 &4.3 - 11.4 11.4 4.3 &4.3 - 11.4 11.4 0.75 &2.9 &2.9 - &3.2 &3.2 - &4.3 &4.3 - &6.5 &6.5 - 17.1 17.1 &6.5 &6.5 - 17.1 17.1 1 &3.8 &3.8 - &4.3 &4.3 - &5.7 &5.7 - &8.7 &8.7 - &22.8 &22.8 &8.7 &8.7 - &22.8 &22.8 1.25 4.8 &4.8 - &5.4 &5.4 - &7.1 7.1 - 10.9 10.9 - &28.5 &28.5 10.9 10.9 - &28.5 &28.5 1.5 &5.7 &5.7 - &6.5 &6.5 - &8.5 8.5 - 13.0 13.0 - &34.2 &34.2 13.0 13.0 - &34.2 &34.2 1.75 &6.7 &6.7 - &7.6 &7.6 - &9.9 9.9 - 15.2 15.2 - &39.9 &39.9 15.2 15.2 - &39.9 &39.9 2 &7.6 &7.6 - &8.6 8.6 - 11.4 11.4 - 17.4 17.4 - &45.6 &45.6 17.4 17.4 - &45.6 &45.6 2.5 &9.5 9.5 - 10.8 10.8 - 14.2 14.2 - 21.7 &21.7 - &57.0 &57.0 &21.7 &21.7 - &57.0 &57.0 3 11.4 11.4 - 13.0 13.0 - 17.0 17.0 - 26.0 &26.0 - &68.4 &68.4 26.0 &26.0 - &68.4 &68.4 3.5 13.3 13.3 - 15.1 15.1 - 19.9 19.9 - 30.4 &30.4 - &79.8 &79.8 30.4 &30.4 - &79.8 &79.8 4 15.2 15.2 - 17.3 17.3 - 22.7 &22.7 - &34.7 34.7 - 91.2 &91.2 34.7 34.7 - 91.2 &91.2 4.5 17.1 17.1 - 19.4 19.4 - 25.6 25.6 - 39.1 39.1 - 102.6 102.6 &39.1 39.1 - 102.6 102.6 5 19.0 19.0 - 21.6 21.6 - 28.4 28.4 - 43.4 43.4 - 114.0 114.0 43.4 43.4 - 114.0 114.0 3 ГРАФИК ЗАВИСИМОСТИ ОПОРНЫХ ПЛАСТИН Правая резьба (Примечание) Левое точение в случае нареза ния левой резьбы Левая резьба (Примечание) Если угол установки для резьбы заднего угла инструмента то для предотвращения бокового столкновения сменной режущей пластинкой смените подкладную пластинку. (Расчет угла установки для резьбы и заднего угла инструмента смотри в таблице ниже.) При замене опорной пластины проверьте чтобы разница между углом подъема резьбы и углом наклона пластины была в пределах 2.5 0.5 для угла наклона резьбы 60 (55) 2 1 для угла наклона резьбы 30 (29) Угол наклона стандартной опорной пластины 0. Держатель имеет угол установки 1.5. РАСЧЕТ УГЛА ПОДЪЕМА РЕЗЬБЫ Угол подъема резьбы Направляющая часть Количество заходов резьбы Шаг О. о к С -О ПРИМЕР ВЫБОРА ОПОРНОЙ ПЛАСТИНЫ При угле подъема резьбы 2.2 В случае если угол наклона винтовой канавки 60 (угол подъема резьбы 2.2) - (2.5 - 0.5) -0.3 - 1.7 подходящий угол наклона опорной пластины. Возможно резьбонарезание стандартной опорной пластиной (с углом наклона 0). При смене опорной пластины с углом наклона 1 рекомендуется обратиться к Перечню стандартных опорных пластин на страницах G012 и G013. В случае если угол наклона винтовой канавки 30 (угол подъема резьбы 2.2) - (2 - 1) -0.2 - 1.2 подходящий угол наклона опорной пластины. При смене опорной пластины с углом наклона 1 рекомендуется обратиться к Перечню стандартных опорных пластин на страницах G012 и G013. ЗАДНИЙ УГОЛ ПРИ УСТАНОВКЕ ПЛАСТИНЫ НА ДЕРЖАВКУ Угол подъма Внутренний задний угол Наружный задний угол 60 8.5 6 55 7 7 30 4 2.5 29 4 2.5 Задние углы пластины ( 2 1) уменьшаются при малом угле подъема трапецеидальной круглой и других типах резьбы. Будьте внимательны при выборе опорной пластины. G041
