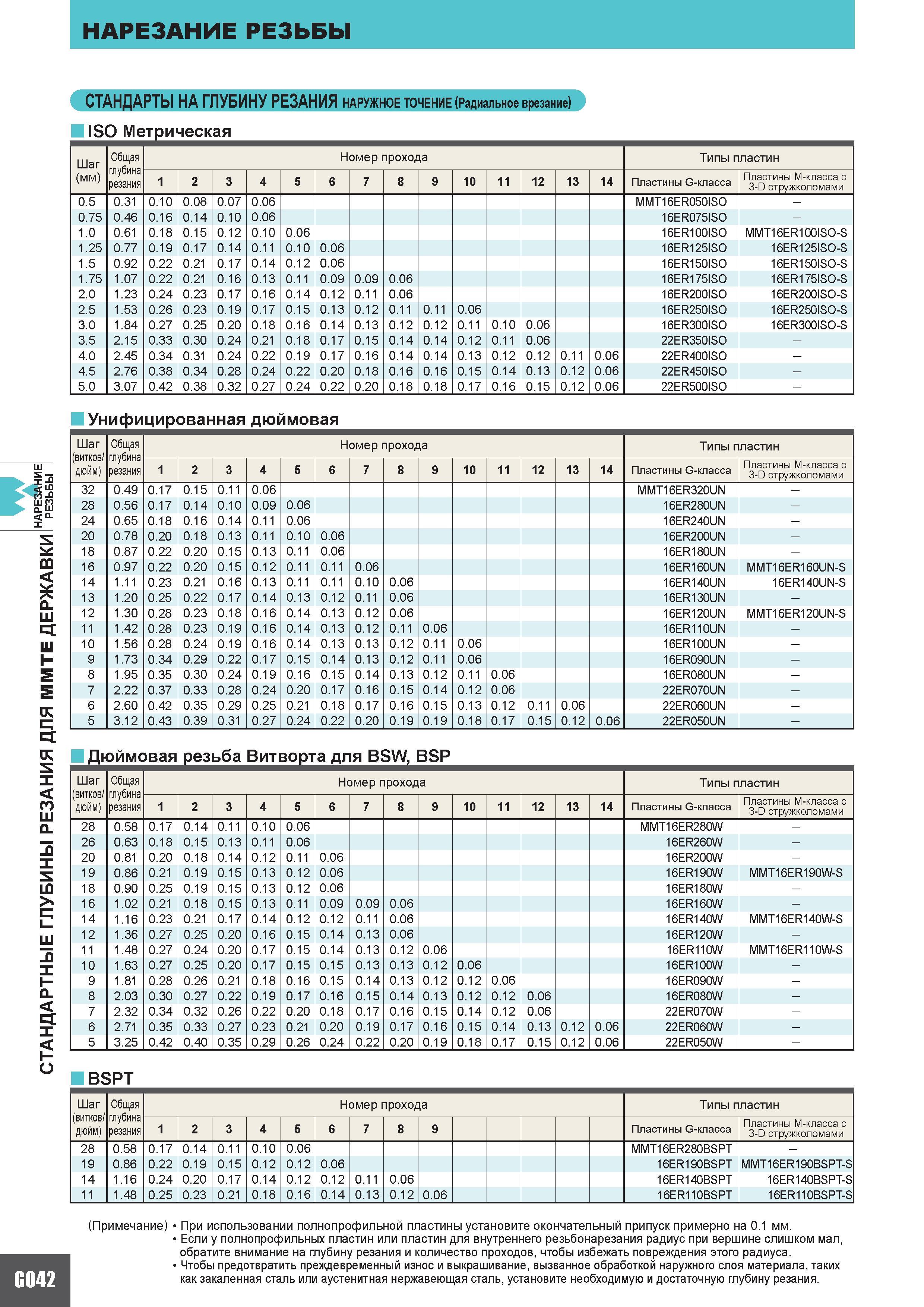

НАРЕЗАНИЕ РЕЗЬБЫ СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ НАРУЖНОЕ ТОЧЕНИЕ (Радиальное врезание) ISO Метр ическая Шаг (мм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 0.5 0.31 0.10 0.08 0.07 0.06 MMT16ER050IS0 - 0.75 0.46 0.16 0.14 0.10 0.06 16ER075IS0 - 1.0 0.61 0.18 0.15 0.12 0.10 0.06 16ER100IS0 MMT16ER100IS0-S 1.25 0.77 0.19 0.17 0.14 0.11 0.10 0.06 16ER125IS0 16ER125IS0-S 1.5 0.92 0.22 0.21 0.17 0.14 0.12 0.06 16ER150IS0 16ER150IS0-S 1.75 1.07 0.22 0.21 0.16 0.13 0.11 0.09 0.09 0.06 16ER175IS0 16ER175IS0-S 2.0 1.23 0.24 0.23 0.17 0.16 0.14 0.12 0.11 0.06 16ER200IS0 16ER200IS0-S 2.5 1.53 0.26 0.23 0.19 0.17 0.15 0.13 0.12 0.11 0.11 0.06 16ER250IS0 16ER250IS0-S 3.0 1.84 0.27 0.25 0.20 0.18 0.16 0.14 0.13 0.12 0.12 0.11 0.10 0.06 16ER300IS0 16ER300IS0-S 3.5 2.15 0.33 0.30 0.24 0.21 0.18 0.17 0.15 0.14 0.14 0.12 0.11 0.06 22ER350IS0 - 4.0 2.45 0.34 0.31 0.24 0.22 0.19 0.17 0.16 0.14 0.14 0.13 0.12 0.12 0.11 0.06 22ER400IS0 - 4.5 2.76 0.38 0.34 0.28 0.24 0.22 0.20 0.18 0.16 0.16 0.15 0.14 0.13 0.12 0.06 22ER450IS0 - 5.0 3.07 0.42 0.38 0.32 0.27 0.24 0.22 0.20 0.18 0.18 0.17 0.16 0.15 0.12 0.06 22ER500IS0 - Унифицированная дюймовая Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 32 0.49 0.17 0.15 0.11 0.06 MMT16ER320UN - 28 0.56 0.17 0.14 0.10 0.09 0.06 16ER280UN - 24 0.65 0.18 0.16 0.14 0.11 0.06 16ER240UN - 20 0.78 0.20 0.18 0.13 0.11 0.10 0.06 16ER200UN - 18 0.87 0.22 0.20 0.15 0.13 0.11 0.06 16ER180UN - 16 0.97 0.22 0.20 0.15 0.12 0.11 0.11 0.06 16ER160UN MMT16ER160UN-S 14 1.11 0.23 0.21 0.16 0.13 0.11 0.11 0.10 0.06 16ER140UN 16ER140UN-S 13 1.20 0.25 0.22 0.17 0.14 0.13 0.12 0.11 0.06 16ER130UN - 12 1.30 0.28 0.23 0.18 0.16 0.14 0.13 0.12 0.06 16ER120UN MMT16ER120UN-S 11 1.42 0.28 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.06 16ER110UN - 10 1.56 0.28 0.24 0.19 0.16 0.14 0.13 0.13 0.12 0.11 0.06 16ER100UN - 9 1.73 0.34 0.29 0.22 0.17 0.15 0.14 0.13 0.12 0.11 0.06 16ER090UN - 8 1.95 0.35 0.30 0.24 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 16ER080UN - 7 2.22 0.37 0.33 0.28 0.24 0.20 0.17 0.16 0.15 0.14 0.12 0.06 22ER070UN - 6 2.60 0.42 0.35 0.29 0.25 0.21 0.18 0.17 0.16 0.15 0.13 0.12 0.11 0.06 22ER060UN - 5 3.12 0.43 0.39 0.31 0.27 0.24 0.22 0.20 0.19 0.19 0.18 0.17 0.15 0.12 0.06 22ER050UN - Д ймо вая резьба Витворта для BSW BSP Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 28 0.58 0.17 0.14 0.11 0.10 0.06 MMT16ER280W - 26 0.63 0.18 0.15 0.13 0.11 0.06 16ER260W - 20 0.81 0.20 0.18 0.14 0.12 0.11 0.06 16ER200W - 19 0.86 0.21 0.19 0.15 0.13 0.12 0.06 16ER190W MMT16ER190W-S 18 0.90 0.25 0.19 0.15 0.13 0.12 0.06 16ER180W - 16 1.02 0.21 0.18 0.15 0.13 0.11 0.09 0.09 0.06 16ER160W - 14 1.16 0.23 0.21 0.17 0.14 0.12 0.12 0.11 0.06 16ER140W MMT16ER140W-S 12 1.36 0.27 0.25 0.20 0.16 0.15 0.14 0.13 0.06 16ER120W - 11 1.48 0.27 0.24 0.20 0.17 0.15 0.14 0.13 0.12 0.06 16ER110W MMT16ER110W-S 10 1.63 0.27 0.25 0.20 0.17 0.15 0.15 0.13 0.13 0.12 0.06 16ER100W - 9 1.81 0.28 0.26 0.21 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.06 16ER090W - 8 2.03 0.30 0.27 0.22 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.06 16ER080W - 7 2.32 0.34 0.32 0.26 0.22 0.20 0.18 0.17 0.16 0.15 0.14 0.12 0.06 22ER070W - 6 2.71 0.35 0.33 0.27 0.23 0.21 0.20 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.06 22ER060W - 5 3.25 0.42 0.40 0.35 0.29 0.26 0.24 0.22 0.20 0.19 0.18 0.17 0.15 0.12 0.06 22ER050W - X 23 d к d к 1 .0 X d X f о BSPT Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 Пластины G-класса Пластины M-класса с 3-D стружколомами 28 0.58 0.17 0.14 0.11 0.10 0.06 MMT16ER280BSPT - 19 0.86 0.22 0.19 0.15 0.12 0.12 0.06 16ER190BSPT MMT16ER190BSPT-S 14 1.16 0.24 0.20 0.17 0.14 0.12 0.12 0.11 0.06 16ER140BSPT 16ER140BSPT-S 11 1.48 0.25 0.23 0.21 0.18 0.16 0.14 0.13 0.12 0.06 16ER110BSPT 16ER110BSPT-S (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал обратите внимание на глубину резания и количество проходов чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание вызванное обработкой наружного слоя материала таких как закаленная сталь или аустенитная нержавеющая сталь установите необходимую и достаточную глубину резания.
