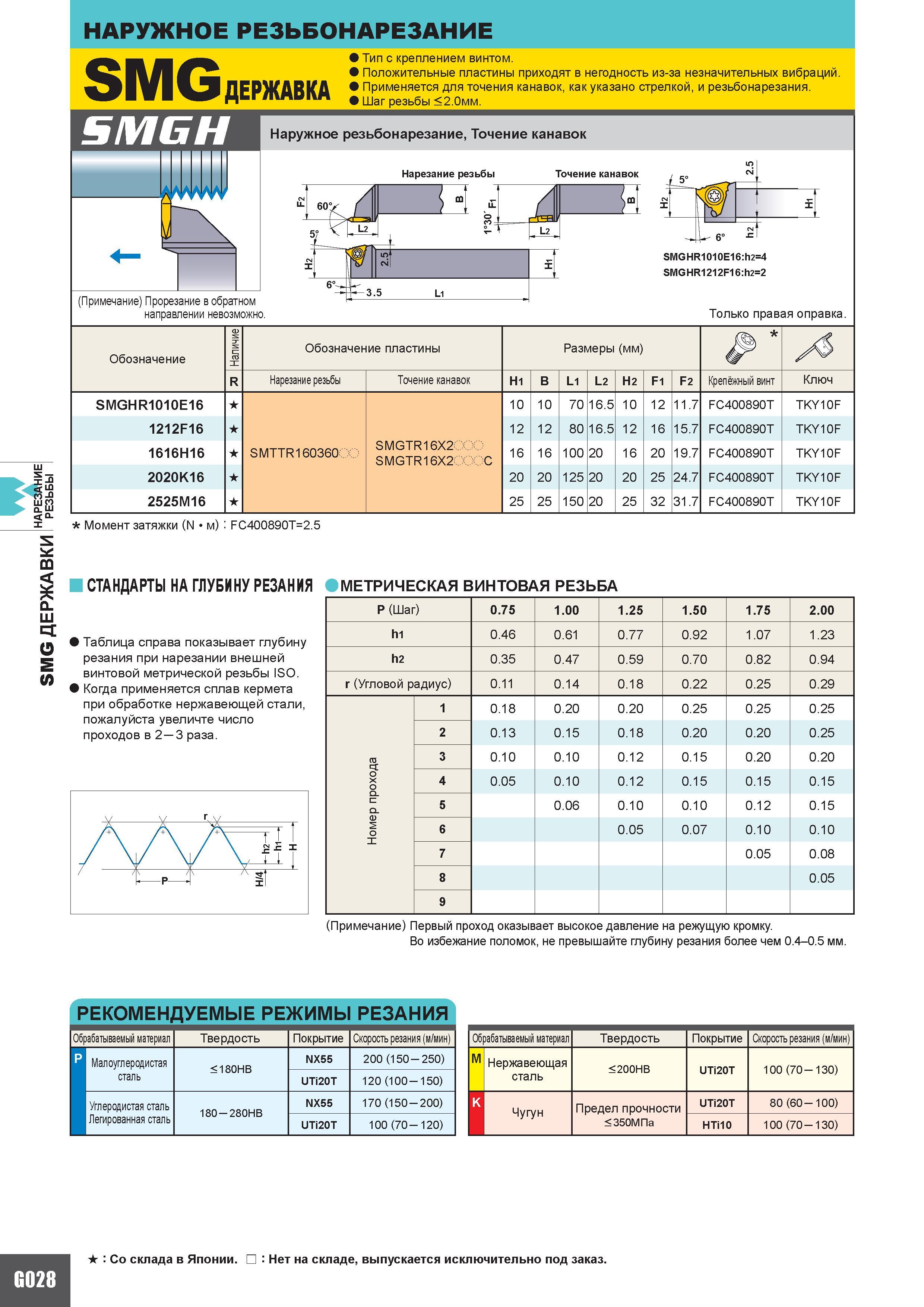

НАРУЖНОЕ РЕЗЬБОНАРЕЗАНИЕ SMG SMGH Тип с креплением винтом. Положительные пластины приходят в негодность из-за незначительных вибраций. ДЕРЖАВКА Применяется для точения канавок как указано стрелкой и резьбонарезания. Шаг резьбы 2.0мм. мщу Наружное резьбонарезание Точение канавок Нарезание резьбы (Примечание) Прорезание в обратном направлении невозможно. 4 1 -3.5 L1 SMGHR1010E16 h24 SMGHR1212F16 h22 Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) А R Нарезание резьбы Точение канавок H1 B L1 L2 H2 F1 F2 Крепёжный винт Ключ SMGHR1010E16 10 10 70 16.5 10 12 11.7 FC400890T TKY10F 1212F16 12 12 80 16.5 12 16 15.7 FC400890T TKY10F 1616H16 SMTTR16036000 SMGTR16X2000 SMGTR16X2000C 16 16 100 20 16 20 19.7 FC400890T TKY10F 2020K16 20 20 125 20 20 25 24.7 FC400890T TKY10F 2525M16 25 25 150 20 25 32 31.7 FC400890T TKY10F х-0 23 d О rn (О Момент затяжки (N/м) FC400890T2.5 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА Таблица справа показывает глубину резания при нарезании внешней винтовой метрической резьбы ISO. Когда применяется сплав кермета при обработке нержавеющей стали пожалуйста увеличте число проходов в 2 3 раза. P (Шаг) 0.75 1.00 1 .25 1.50 1.75 2.00 h1 0.46 0.61 0.77 0.92 1.07 1.23 h2 0.35 0.47 0.59 0.70 0.82 0.94 r (Угловой радиус) 0.11 0.14 0.18 0.22 0.25 0.29 Номер прохода 1 0.18 0.20 0.20 0.25 0.25 0.25 2 0.13 0.15 0.18 0.20 0.20 0.25 3 0.10 0.10 0.12 0.15 0.20 0.20 4 0.05 0.10 0.12 0.15 0.15 0.15 5 0.06 0.10 0.10 0.12 0.15 6 0.05 0.07 0.10 0.10 7 0.05 0.08 8 0.05 9 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4-0.5 мм. Н Е М О К Е ДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) р Малоуглеродистая 180HB NX55 200 (150 250) сталь UTi20T 120 (100 150) Углеродистая сталь 180 280HB NX55 170 (150 200) Легированная сталь UTi20T 100 (70 120) Обрабатываемый материал Твердость Покрытие Скорость резания (м/мин) M Нержавеющая сталь 200HB UTi20T 100 (70 130) K Чугун Предел прочности UTi20T 80 (60 100) 350МПа HTi10 100 (70 130) G028 Со склада в Японии. Нет на складе выпускается исключительно под заказ.
