479 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.G031

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. G031 0479 Lab2u

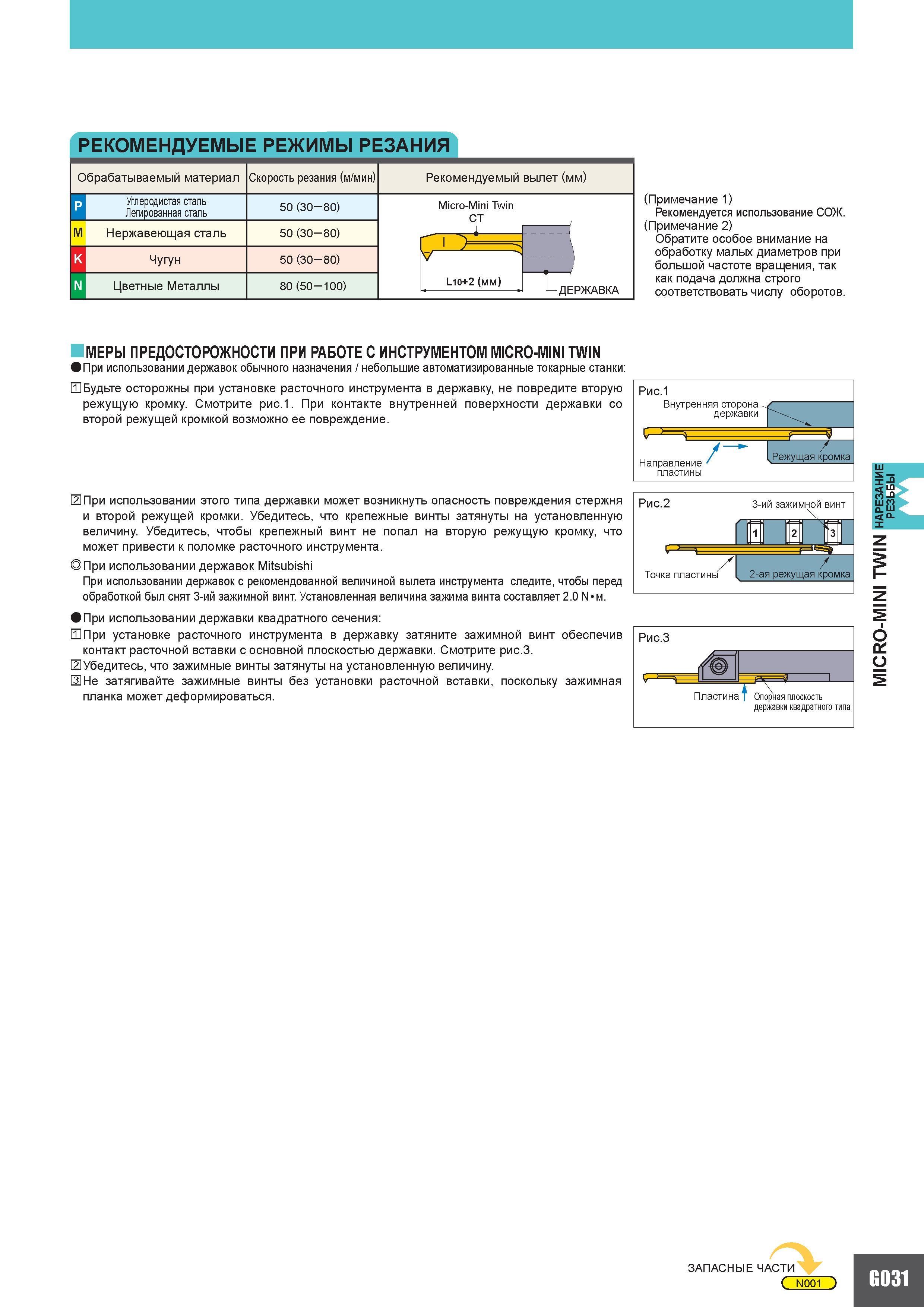

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Углеродистая сталь Легированная сталь Нержавеющая сталь Чугун Цветные Металлы Скорость резания (м/мин) 50 (30-80) 50 (30-80) 50 (30-80) 80 (50 -100) Рекомендуемый вылет (мм) Micro-Mini Twin CT L10+2 (мм) ДЕРЖАВКА (Примечание 1) Рекомендуется использование СОЖ. (Примечание 2) Обратите особое внимание на обработку малых диаметров при большой частоте вращения так как подача должна строго соответствовать числу оборотов. K N МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN О При использовании державок обычного назначения небольшие автоматизированные токарные станки Будьте осторожны при установке расточного инструмента в державку не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки второй режущей кромкой возможно ее повреждение. И При использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь что крепежные винты затянуты на установленную величину. Убедитесь чтобы крепежный винт не попал на вторую режущую кромку что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 N/м. О При использовании державки квадратного сечения ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.3. И Убедитесь что зажимные винты затянуты на установленную величину. Не затягивайте зажимные винты без установки расточной вставки поскольку зажимная планка может деформироваться. Рис.3 Пластине Опорная плоскость державки квадратного типа ЗАПАСНЫЕ ЧАСТИ С N001 ) G031 MICRO-MINI TWIN НАРЕЗАНИЕ
