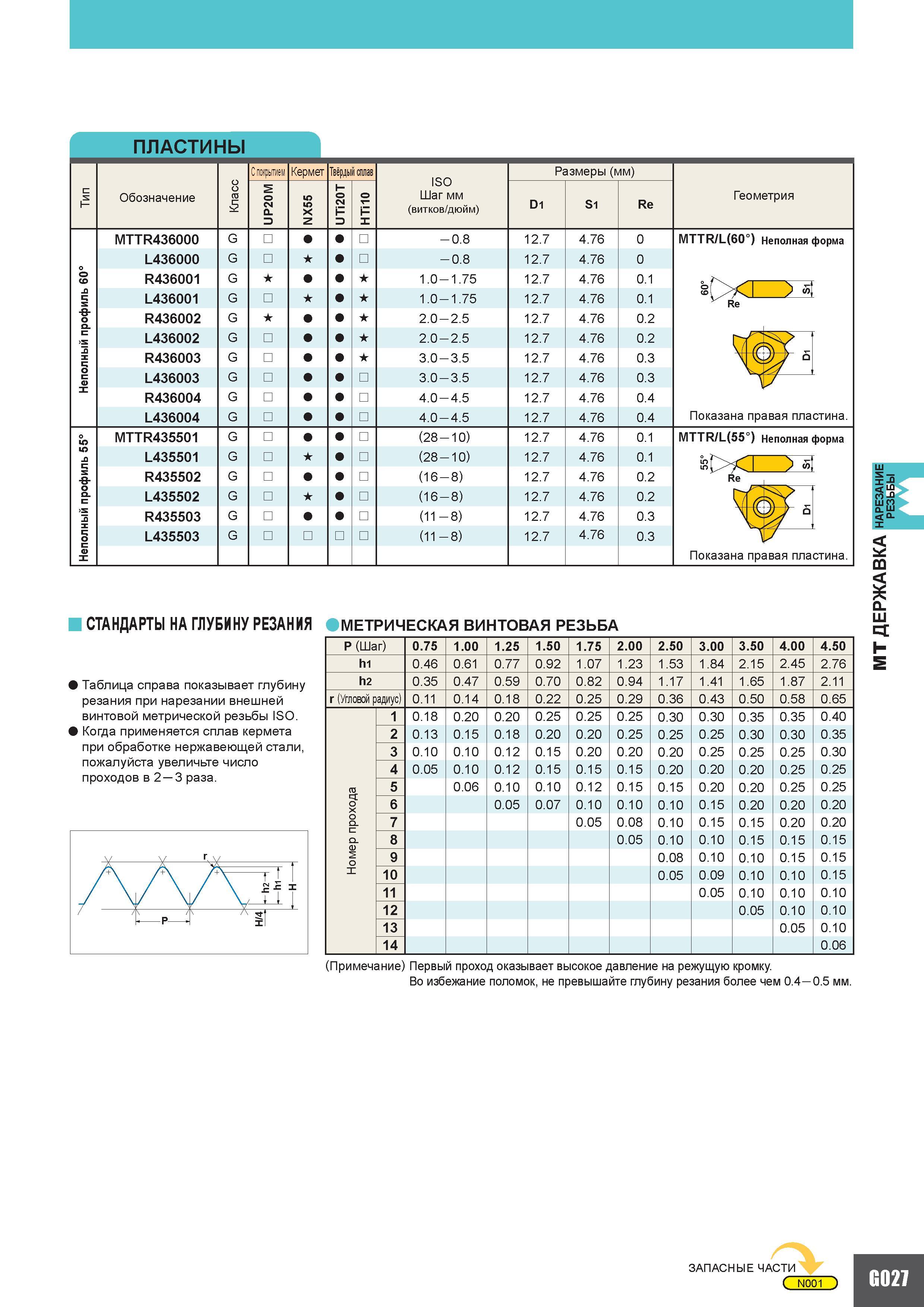

ПЛАСТИНЫ и Обозначение а 5 С покрытием Кермет Твердь сплав ISO Шаг мм (витков дюйм) Размеры (мм) Геометрия UP20M X Z F 0 F X D1 S1 Re MTTR436000 G - 0.8 12.7 4.76 0 MTTR L(600) Неполная форма L436000 G - 0.8 12.7 4.76 0 0 R436001 G 1.0 -1.75 12.7 4.76 0.1 ) .Q с; S L436001 G 1.0 -1.75 12.7 4.76 0.1 Re о R436002 G 2.0-2.5 12.7 4.76 0.2 с s L436002 G 2.0 - 2.5 12.7 4.76 0.2 .Q X с; R436003 G 3.0 - 3.5 12.7 4.76 0.3 У) с о X L436003 G 3.0 - 3.5 12.7 4.76 0.3 V. у' R436004 G 4.0 - 4.5 12.7 4.76 0.4 L436004 G 4.0 - 4.5 12.7 4.76 0.4 Показана правая пластина. о MTTR435501 G (28 -10) 12.7 4.76 0.1 MTTR L(550) Неполная форма .Q L435501 G (28 -10) 12.7 4.76 0.1 КЗ 1 ) S fr R435502 G (16 - 8) 12.7 4.76 0.2 Re с L435502 G (16 - 8) 12.7 4.76 0.2 s .Q R435503 G (11 - 8) 12.7 4.76 0.3 о L435503 G (11 - 8) 12.7 4.76 0.3 О X Показана правая пластина. СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА Таблица справа показывает глубину резания при нарезании внешней винтовой метрической резьбы ISO. Когда применяется сплав кермета при обработке нержавеющей стали пожалуйста увеличьте число проходов в 2 3 раза. P (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 3.50 4.00 4.50 hi 0.46 0.61 0.77 0.92 1.07 1.23 1.53 1.84 2.15 2.45 2.76 h2 0.35 0.47 0.59 0.70 0.82 0.94 1.17 1.41 1.65 1.87 2.11 r (Угловой радиус) 0.11 0.14 0.18 0.22 0.25 0.29 0.36 0.43 0.50 0.58 0.65 Номер прохода i 0.18 0.20 0.20 0.25 0.25 0.25 0.30 0.30 0.35 0.35 0.40 2 0.13 0.15 0.18 0.20 0.20 0.25 0.25 0.25 0.30 0.30 0.35 3 0.10 0.10 0.12 0.15 0.20 0.20 0.20 0.25 0.25 0.25 0.30 4 0.05 0.10 0.12 0.15 0.15 0.15 0.20 0.20 0.20 0.25 0.25 5 0.06 0.10 0.10 0.12 0.15 0.15 0.20 0.20 0.25 0.25 6 0.05 0.07 0.10 0.10 0.10 0.15 0.20 0.20 0.20 7 0.05 0.08 0.10 0.15 0.15 0.20 0.20 8 0.05 0.10 0.10 0.15 0.15 0.15 9 0.08 0.10 0.10 0.15 0.15 10 0.05 0.09 0.10 0.10 0.15 11 0.05 0.10 0.10 0.10 12 0.05 0.10 0.10 13 0.05 0.10 14 0.06 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4 0.5 мм. ЗАПАСНЫЕ ЧАСТИ ( N001 ) G027 MT ДЕРЖАВКА НАРЕЗАНИЕ n DLTLCLI
