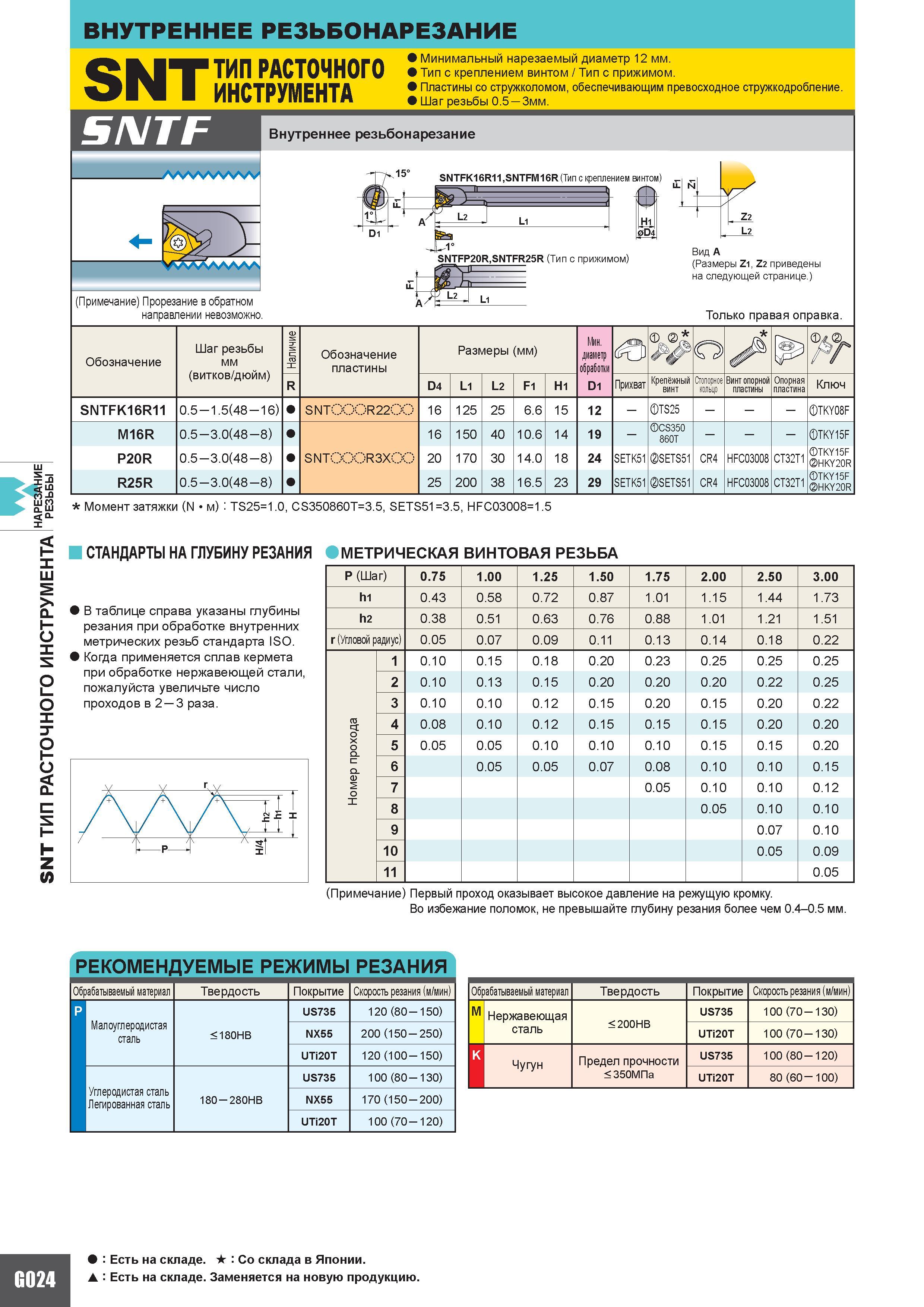

ВНУТРЕННЕЕ РЕЗЬБОНАРЕЗАНИЕ SNT ТИП РАСТОЧНОГО ИНСТРУМЕНТА Минимальный нарезаемый диаметр 12 мм. Тип с креплением винтом Тип с прижимом. Пластины стружколомом обеспечивающим превосходное стружкодробление. Шаг резьбы 0.5 3мм. SNTF Внутреннее резьбонарезание Wwvvws (Примечание) Прорезание в обратном направлении невозможно. SNTFK16R11SNTFM16R (Тип с креплением винтом) Z2 L2 Вид А (Размеры Z1 Z2 приведены на следующей странице.) Только правая оправка. Обозначение Шаг резьбы мм (витков дюйм) Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки О R D4 L1 L2 F1 H1 D1 Прихват Крепёжный винт Стопорное кольцо Винт опорной пластины Опорная пластина Ключ SNTFK16R11 0.5 1.5(48 16) SNT QQQR22GQ 16 125 25 6.6 15 12 TS25 TKY08F M16R 0.5 3.0(48 8) 16 150 40 10.6 14 19 CS350 860T TKY15F P20R 0.5 3.0(48 8) SNT QQQR3XGQ 20 170 30 14.0 18 24 SETK51 SETS51 CR4 HFC03008 CT32T1 TKY15F HKY20R R25R 0.5 3.0(48 8) 25 200 38 16.5 23 29 SETK51 SETS51 CR4 HFC03008 CT32T1 TKY15F HKY20R х сш 23 Момент затяжки (N/м) TS251.0 CS350860T3.5 SETS513.5 HFC030081.5 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА К о X В таблице справа указаны глубины резания при обработке внутренних метрических резьб стандарта ISO. Когда применяется сплав кермета при обработке нержавеющей стали пожалуйста увеличьте число проходов в 2 3 раза. P (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 h1 0.43 0.58 0.72 0.87 1.01 1.15 1.44 1.73 h2 0.38 0.51 0.63 0.76 0.88 1.01 1.21 1.51 r (Угловой радиус) 0.05 0.07 0.09 0.11 0.13 0.14 0.18 0.22 Номер прохода 1 0.10 0.15 0.18 0.20 0.23 0.25 0.25 0.25 2 0.10 0.13 0.15 0.20 0.20 0.20 0.22 0.25 3 0.10 0.10 0.12 0.15 0.20 0.15 0.20 0.22 4 0.08 0.10 0.12 0.15 0.15 0.15 0.20 0.20 5 0.05 0.05 0.10 0.10 0.10 0.15 0.15 0.20 6 0.05 0.05 0.07 0.08 0.10 0.10 0.15 7 0.05 0.10 0.10 0.12 8 0.05 0.10 0.10 9 0.07 0.10 10 0.05 0.09 11 0.05 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4-0.5 мм. Н Е М О К Е ДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) Малоуглеродистая сталь 180HB US735 120 (80 150) NX55 200 (150 250) UTi20T 120 (100 150) Углеродистая сталь Легированная сталь 180 280HB US735 100 (80 130) NX55 170 (150 200) UTi20T 100 (70 120) Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) M Нержавеющая 200HB US735 100 (70 130) сталь UTi20T 100 (70 130) K Чугун Предел прочности US735 100 (80 120) 350МПа UTi20T 80 (60 100) G024 Есть на складе. Со склада в Японии. Есть на складе. Заменяется на новую продукцию.
