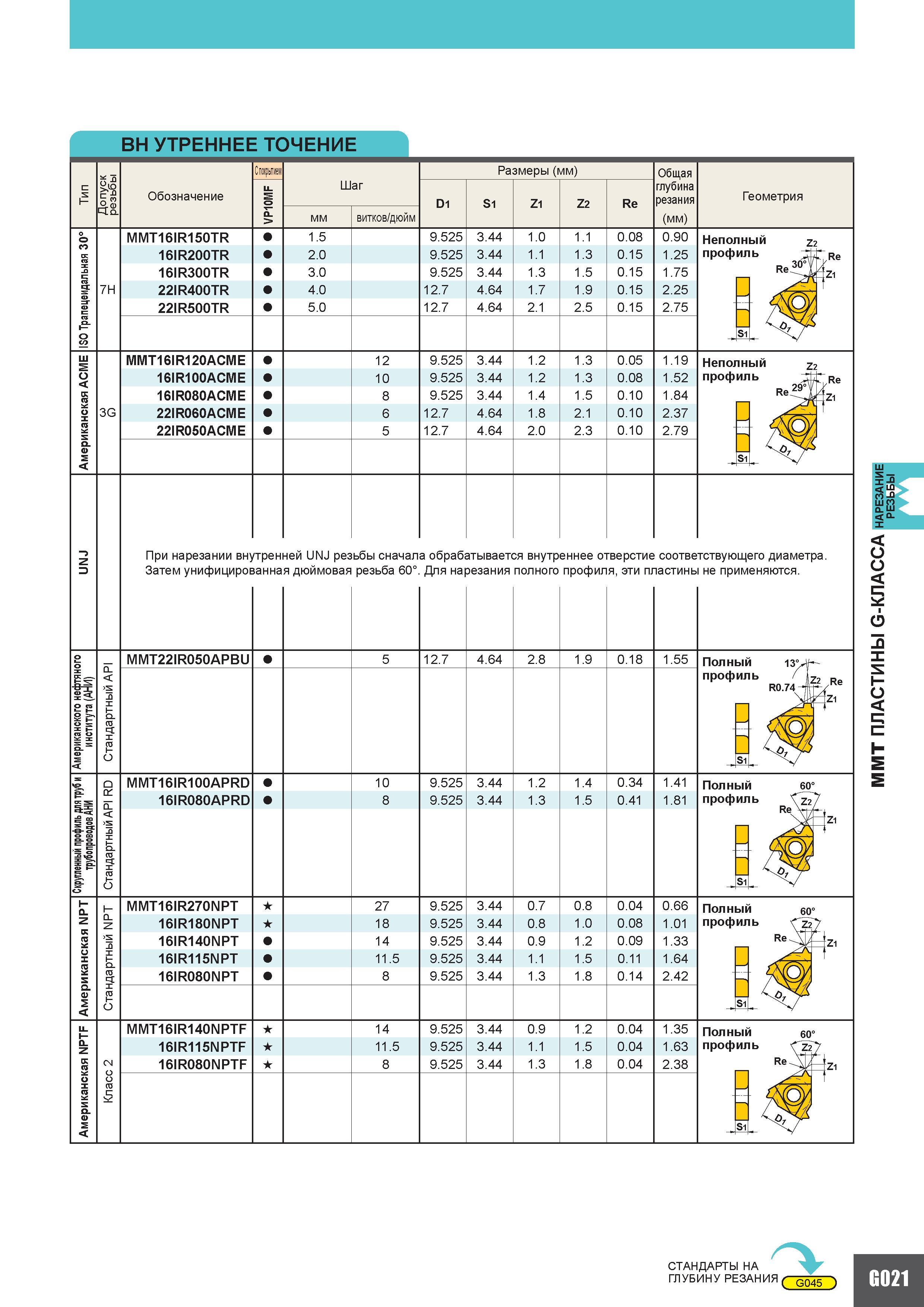

469 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.G021

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. G021 0469 Lab2u

ВНУТРЕННЕЕ ТОЧЕНИЕ Допуск резьбы С покрытием Размеры (мм) Общая Тип Обозначение F M 0 P1 V Шаг D1 S1 Z1 Z2 Re глубина резания мм витков дюйм (мм) ISO Трапецеидальная 30 MMT16IR150TR 1.5 9.525 3.44 1.0 1.1 0.08 0.90 16IR200TR 2.0 9.525 3.44 1.1 1.3 0.15 1.25 16IR300TR 3.0 9.525 3.44 1.3 1.5 0.15 1.75 7H 22IR400TR 4.0 12.7 4.64 1.7 1.9 0.15 2.25 22IR500TR 5.0 12.7 4.64 2.1 2.5 0.15 2.75 Американская ACME MMT16IR120ACME 12 9.525 3.44 1.2 1.3 0.05 1.19 16IR100ACME 10 9.525 3.44 1.2 1.3 0.08 1.52 16IR080ACME 8 9.525 3.44 1.4 1.5 0.10 1.84 3G 22IR060ACME 6 12.7 4.64 1.8 2.1 0.10 2.37 22IR050ACME 5 12.7 4.64 2.0 2.3 0.10 2.79 "Z При нарезании вну Затем унифицироЕ трен анна ней UNJ рез дюймовая ьбы сначал резьба 60 а обраб Для на атывает резания ов лв гт о -о еннее о профил гверстие эти пг еы отвин о k са Американского нефтяного института (АНИ) QL S Q р О MMT22IR050APBU 5 12.7 4.64 2.8 1.9 0.18 1.55 Скругленный профиль для труб и трубопроводов АНИ Стандартный API RD MMT16IR100APRD 10 9.525 3.44 1.2 1.4 0.34 1.41 16IR080APRD 8 9.525 3.44 1.3 1.5 0.41 1.81 Американская NPT Стандартный NPT MMT16IR270NPT 27 9.525 3.44 0.7 0.8 0.04 0.66 16IR180NPT 18 9.525 3.44 0.8 1.0 0.08 1.01 16IR140NPT 14 9.525 3.44 0.9 1.2 0.09 1.33 16IR115NPT 11.5 9.525 3.44 1.1 1.5 0.11 1.64 16IR080NPT 8 9.525 3.44 1.3 1.8 0.14 2.42 Американская NPTF MMT16IR140NPTF 14 9.525 3.44 0.9 1.2 0.04 1.35 16IR115NPTF 11.5 9.525 3.44 1.1 1.5 0.04 1.63 Класс 2 16IR080NPTF 8 9.525 3.44 1.3 1.8 0.04 2.38 Геометрия Неполный профиль S1 Re Z1 Неполный профиль Re Z1 Полный профиль Z2 Re Z1 Полный профиль Полный 60 профиль Т2'1 Re. Полный профиль S1 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ f G045 ) G021
