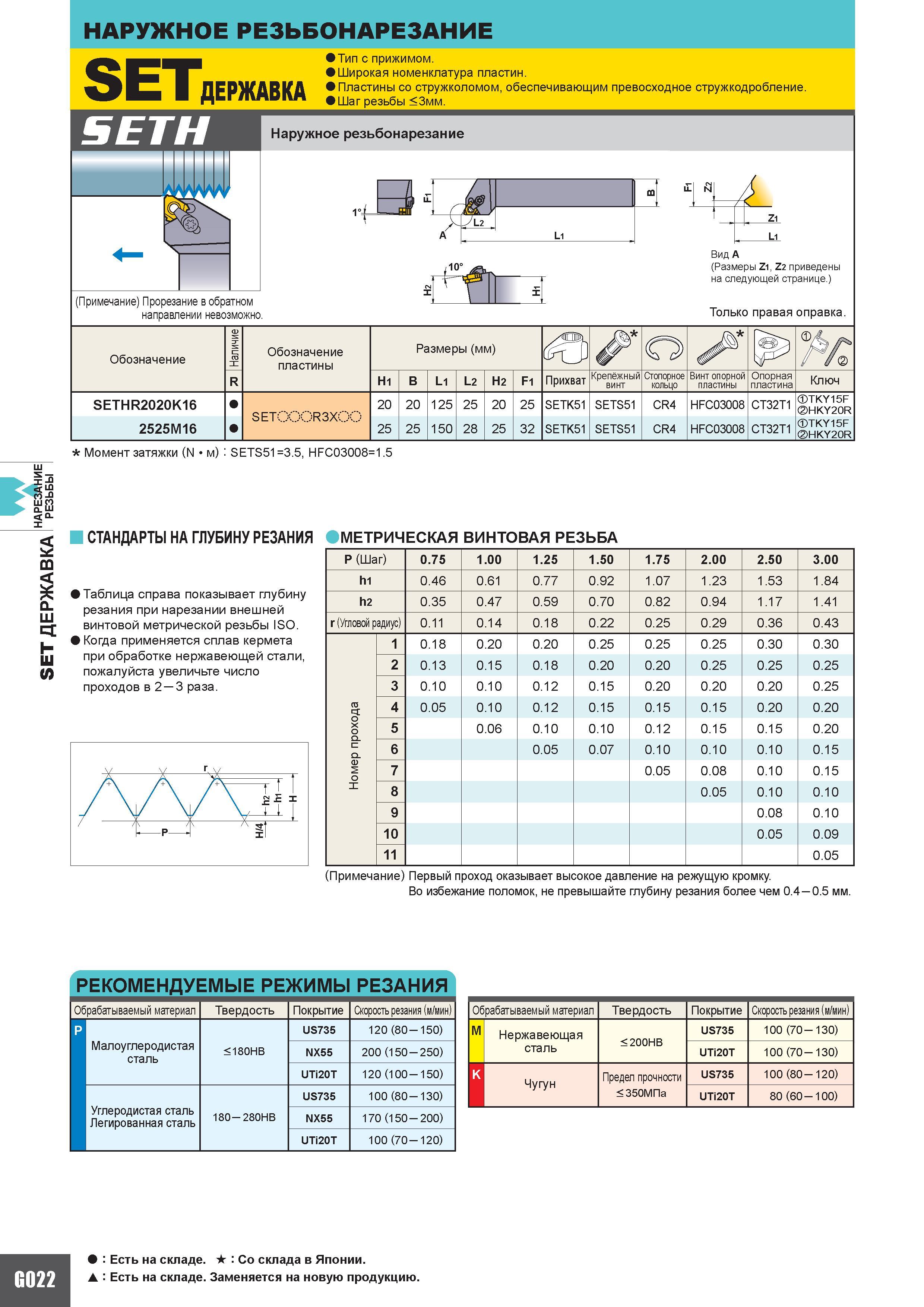

НАРУЖНОЕ РЕЗЬБОНАРЕЗАНИЕ Тип с прижимом. Широкая номенклатура пластин. ДЕРЖАВКА Пластины стружколомом обеспечивающим превосходное стружкодробление. 11ПВ1 Шаг резьбы 3мм. SETH 1 Наружное резьбонарезание Z1 L1 (Примечание) Прорезание в обратном направлении невозможно. Вид А (Размеры Zi Z2 приведены на следующей странице.) Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) О У R Hi B Li L2 H2 F1 Прихват Крепёжный винт Стопорное кольцо Винт опорной пластины Опорная пластина Ключ SETHR2020K16 SET QQQR3XQQ 20 20 125 25 20 25 SETK51 SETS51 CR4 HFC03008 CT32T1 TKY15F HKY20R 2525M16 25 25 150 28 25 32 SETK51 SETS51 CR4 HFC03008 CT32T1 TKY15F HKY20R X -Я 2 d (О Момент затяжки (N/м) SETS513.5 HFC030081.5 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА Таблица справа показывает глубину резания при нарезании внешней винтовой метрической резьбы ISO. Когда применяется сплав кермета при обработке нержавеющей стали пожалуйста увеличьте число проходов в 2 3 раза. P (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 hi 0.46 0.61 0.77 0.92 1.07 1.23 1.53 1.84 h2 0.35 0.47 0.59 0.70 0.82 0.94 1.17 1.41 r (Угловой радиус) 0.11 0.14 0.18 0.22 0.25 0.29 0.36 0.43 Номер прохода 1 0.18 0.20 0.20 0.25 0.25 0.25 0.30 0.30 2 0.13 0.15 0.18 0.20 0.20 0.25 0.25 0.25 3 0.10 0.10 0.12 0.15 0.20 0.20 0.20 0.25 4 0.05 0.10 0.12 0.15 0.15 0.15 0.20 0.20 5 0.06 0.10 0.10 0.12 0.15 0.15 0.20 6 0.05 0.07 0.10 0.10 0.10 0.15 7 0.05 0.08 0.10 0.15 8 0.05 0.10 0.10 9 0.08 0.10 10 0.05 0.09 11 0.05 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4 0.5 мм. РЕКОМЕНДУ ЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) р US735 120 (80 150) Малоуглеродистая сталь 180HB NX55 200 (150 250) UTi20T 120 (100 150) Углеродистая сталь Легированная сталь US735 100 (80 130) 180 280HB NX55 170 (150 200) UTi20T 100 (70 120) Обрабатываемый материал Твердость Покрытие Скорость резания (м/мин) M Нержавеющая 200HB US735 100 (70 130) сталь UTi20T 100 (70 130) K Чугун Предел прочности US735 100 (80 120) 350МПа UTi20T 80 (60 100) G022 Есть на складе. Со склада в Японии. Есть на складе. Заменяется на новую продукцию.
