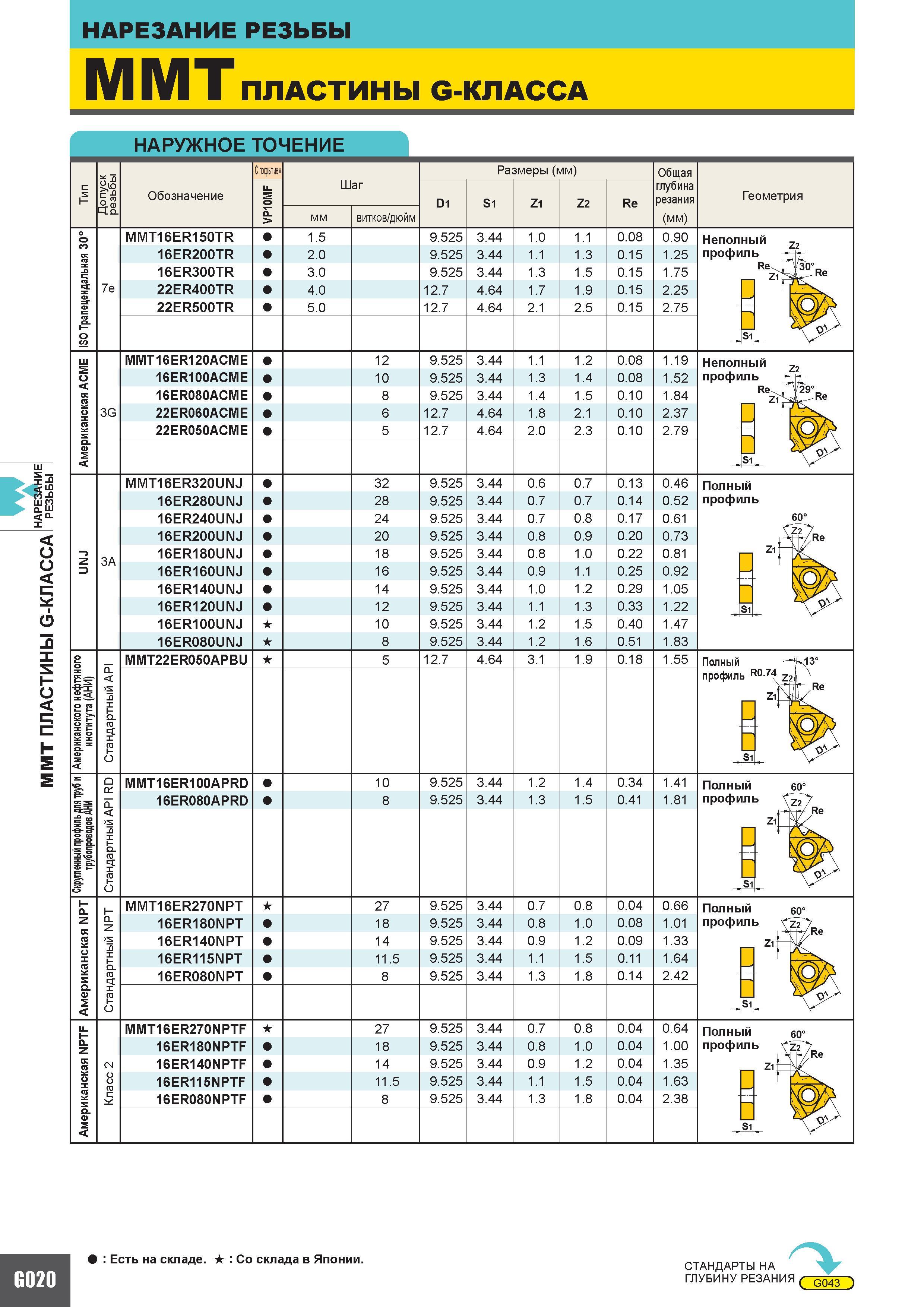

НАРЕЗАНИЕ РЕЗЬБЫ НАРУЖНОЕ ТОЧЕНИЕ С и 1- Допуск резьбы Обозначение С покрытием Шаг Размеры (мм) Общая глубина резания (мм) VP10MF D1 S1 Z1 Z2 Re мм витков дюйм ISO Трапецеидальная 30 MMT16ER150TR 1.5 9.525 3.44 1.0 1.1 0.08 0.90 16ER200TR 2.0 9.525 3.44 1.1 1.3 0.15 1.25 16ER300TR 3.0 9.525 3.44 1.3 1.5 0.15 1.75 7е 22ER400TR 4.0 12.7 4.64 1.7 1.9 0.15 2.25 22ER500TR 5.0 12.7 4.64 2.1 2.5 0.15 2.75 Американская ACME MMT 16ER120ACME 12 9.525 3.44 1.1 1.2 0.08 1.19 16ER100ACME 10 9.525 3.44 1.3 1.4 0.08 1.52 16ER080ACME 8 9.525 3.44 1.4 1.5 0.10 1.84 3G 22ER060ACME 6 12.7 4.64 1.8 2.1 0.10 2.37 22ER050ACME 5 12.7 4.64 2.0 2.3 0.10 2.79 MMT16ER320UNJ 32 9.525 3.44 0.6 0.7 0.13 0.46 16ER280UNJ 28 9.525 3.44 0.7 0.7 0.14 0.52 16ER240UNJ 24 9.525 3.44 0.7 0.8 0.17 0.61 16ER200UNJ 20 9.525 3.44 0.8 0.9 0.20 0.73 UNJ 3A 16ER180UNJ 18 9.525 3.44 0.8 1.0 0.22 0.81 16ER160UNJ 16 9.525 3.44 0.9 1.1 0.25 0.92 16ER140UNJ 14 9.525 3.44 1.0 1.2 0.29 1.05 16ER120UNJ 12 9.525 3.44 1.1 1.3 0.33 1.22 16ER100UNJ 10 9.525 3.44 1.2 1.5 0.40 1.47 16ER080UNJ 8 9.525 3.44 1.2 1.6 0.51 1.83 Американского нефтяного института (АНИ) QL с S р О MMT22ER050APBU 5 12.7 4.64 3.1 1.9 0.18 1.55 Скругленный профиль для труб и трубопроводов АНИ Стандартный API RD MMT16ER100APRD 10 9.525 3.44 1.2 1.4 0.34 1.41 16ER080APRD 8 9.525 3.44 1.3 1.5 0.41 1.81 Американская NPT Стандартный NPT MMT16ER270NPT 27 9.525 3.44 0.7 0.8 0.04 0.66 16ER180NPT 18 9.525 3.44 0.8 1.0 0.08 1.01 16ER140NPT 14 9.525 3.44 0.9 1.2 0.09 1.33 16ER115NPT 11.5 9.525 3.44 1.1 1.5 0.11 1.64 16ER080NPT 8 9.525 3.44 1.3 1.8 0.14 2.42 Американская NPTF MMT 16ER270NPTF 27 9.525 3.44 0.7 0.8 0.04 0.64 16ER180NPTF 18 9.525 3.44 0.8 1.0 0.04 1.00 Класс 2 16ER140NPTF 14 9.525 3.44 0.9 1.2 0.04 1.35 16ER115NPTF 11.5 9.525 3.44 1.1 1.5 0.04 1.63 16ER080NPTF 8 9.525 3.44 1.3 1.8 0.04 2.38 Геометрия Неполный профиль Re Неполный профиль Re Полный профиль S1 Полный - К13 профиль R074 Z1 S1 Полный профиль Полный профиль Полный профиль Есть на складе. Со склада в Японии. G020 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ ( G043 ) '
