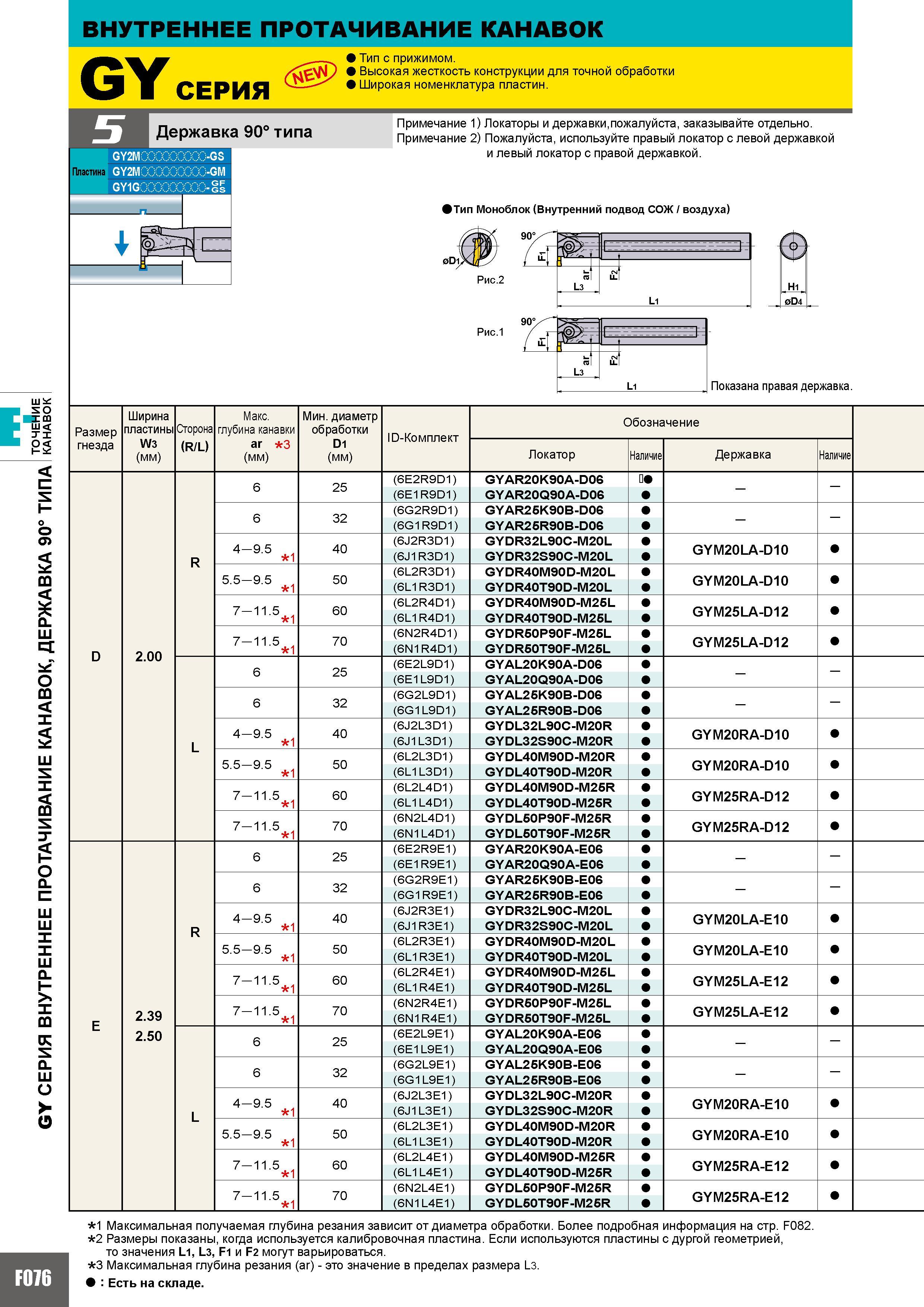

ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 90 типа GY2M0Q0Q -GS Пластина GY2M0Q0Q -GM GYIGOOOQ; GF - GS Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Тип Моноблок (Внутренний подвод СОЖ воздуха) 90 0D Рис.2 Рис.1 L3 fr с и Hi 0D4 L3 Li Показана правая державка. Размер Ширина пластины Сторона Макс. глубина канавки Мин. диаметр обработки ID-Комплект Обозначение гнезда W3 (мм) (R L) ar 3 (мм) D1 (мм) Локатор Наличие Державка Наличие 6 25 (6E2R9D1) GYAR20K90A-D06 (6E1R9D1) GYAR20Q90A-D06 6 32 (6G2R9D1) GYAR25K90B-D06 (6G1R9D1) GYAR25R90B-D06 4 - 9.5 1 40 (6J2R3D1) GYDR32L90C-M20L GYM20LA-D10 R (6J1R3D1) GYDR32S90C-M20L 5.5 - 9.5 1 50 (6L2R3D1) GYDR40M90D-M20L GYM20LA-D10 (6L1R3D1) GYDR40T90D-M20L 7-11.5 1 60 (6L2R4D1) GYDR40M90D-M25L GYM25LA-D12 (6L1R4D1) GYDR40T90D-M25L 7-11.5 1 70 (6N2R4D1) GYDR50P90F-M25L GYM25LA-D12 D 2.00 (6N1R4D1) GYDR50T90F-M25L 6 25 (6E2L9D1) GYAL20K90A-D06 (6E1L9D1) GYAL20Q90A-D06 6 32 (6G2L9D1) GYAL25K90B-D06 (6G1L9D1) GYAL25R90B-D06 4-9.5 1 40 (6J2L3D1) GYDL32L90C-M20R GYM20RA-D10 L (6J1L3D1) GYDL32S90C-M20R 5. 5 - 5 1 50 (6L2L3D1) GYDL40M90D-M20R GYM20RA-D10 (6L1L3D1) GYDL40T90D-M20R 7-11.5 1 60 (6L2L4D1) GYDL40M90D-M25R GYM25RA-D12 (6L1L4D1) GYDL40T90D-M25R 7 -11.5 1 70 (6N2L4D1) GYDL50P90F-M25R GYM25RA-D12 (6N1L4D1) GYDL50T90F-M25R 6 25 (6E2R9E1) GYAR20K90A-E06 (6E1R9E1) GYAR20Q90A-E06 6 32 (6G2R9E1) GYAR25K90B-E06 (6G1R9E1) GYAR25R90B-E06 4 - 9.5 1 40 (6J2R3E1) GYDR32L90C-M20L GYM20LA-E10 R (6J1R3E1) GYDR32S90C-M20L 5.5-9.5 1 50 (6L2R3E1) GYDR40M90D-M20L GYM20LA-E10 (6L1R3E1) GYDR40T90D-M20L 7-11.5 1 60 (6L2R4E1) GYDR40M90D-M25L GYM25LA-E12 (6L1R4E1) GYDR40T90D-M25L 7 -11.5 1 70 (6N2R4E1) GYDR50P90F-M25L GYM25LA-E12 E 2.39 (6N1R4E1) GYDR50T90F-M25L 2.50 6 25 (6E2L9E1) GYAL20K90A-E06 (6E1L9E1) GYAL20Q90A-E06 6 32 (6G2L9E1) GYAL25K90B-E06 (6G1L9E1) GYAL25R90B-E06 4-9.5 1 40 (6J2L3E1) GYDL32L90C-M20R GYM20RA-E10 L (6J1L3E1) GYDL32S90C-M20R 5.5-9.5 1 50 (6L2L3E1) GYDL40M90D-M20R GYM20RA-E10 (6L1L3E1) GYDL40T90D-M20R 7-11.5 1 60 (6L2L4E1) GYDL40M90D-M25R GYM25RA-E12 (6L1L4E1) GYDL40T90D-M25R 7 -11.5 1 70 (6N2L4E1) GYDL50P90F-M25R GYM25RA-E12 (6N1L4E1) GYDL50T90F-M25R 1 Максимальная получаемая глубина резания зависит от диаметра обработки. Более подробная информация на стр. F082. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения Li L3 Fi и F2 могут варьироваться. 3 Максимальная глубина резания (ar) - это значение в пределах размера L3. Есть на складе. F076
