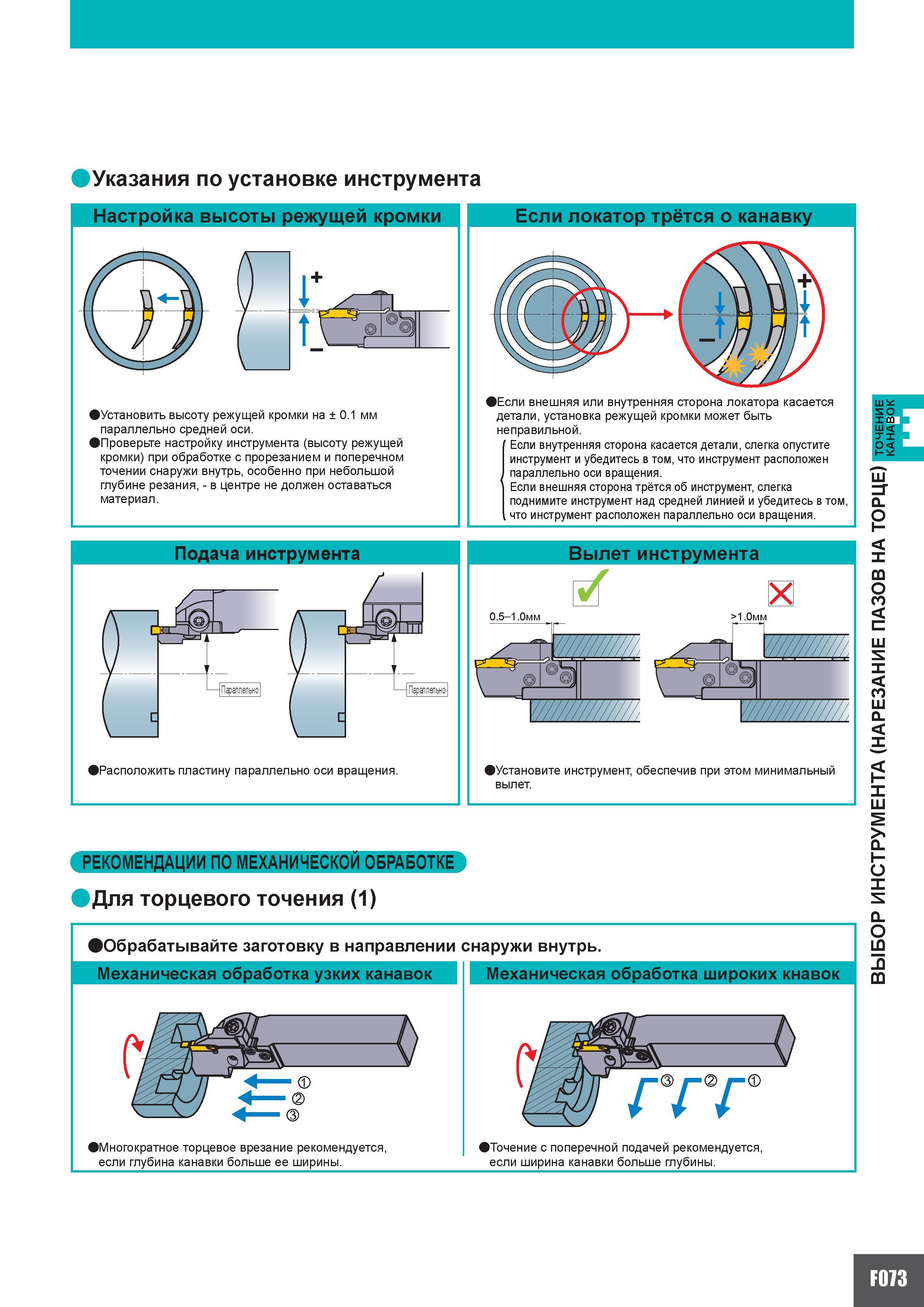

Указания по установке инструмента Настройка высоты режущей кромки Установить высоту режущей кромки на 0.1 мм параллельно средней оси. Проверьте настройку инструмента (высоту режущей кромки) при обработке с прорезанием и поперечном точении снаружи внутрь особенно при небольшой глубине резания - в центре не должен оставаться материал. Если локатор трётся о канавку Если внешняя или внутренняя сторона локатора касается детали установка режущей кромки может быть неправильной. Если внутренняя сторона касается детали слегка опустите инструмент и убедитесь в том что инструмент расположен параллельно оси вращения. Если внешняя сторона трётся об инструмент слегка поднимите инструмент над средней линией и убедитесь в том что инструмент расположен параллельно оси вращения. Подача инструмента Расположить пластину параллельно оси вращения. Вылет инструмента 1.0мм i 2 е) J Установите инструмент обеспечив при этом/минимальный вылет. РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОМ ОБРАБОТКЕ Для торцевого точения (1) Обрабатывайте заготовку в направлении снаружи внутрь. Механическая обработка узких канавок Механическая обработка широких кнавок А v Многократное торцевое врезание рекомендуется если глубина канавки больше ее ширины. c x z Точение с поперечной подачей рекомендуется если ширина канавки больше глубины. F073 ВЫБОР ИНСТРУМЕНТА (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) ТОЧЕНИЕ 1 IГ LJ ПЛ1
