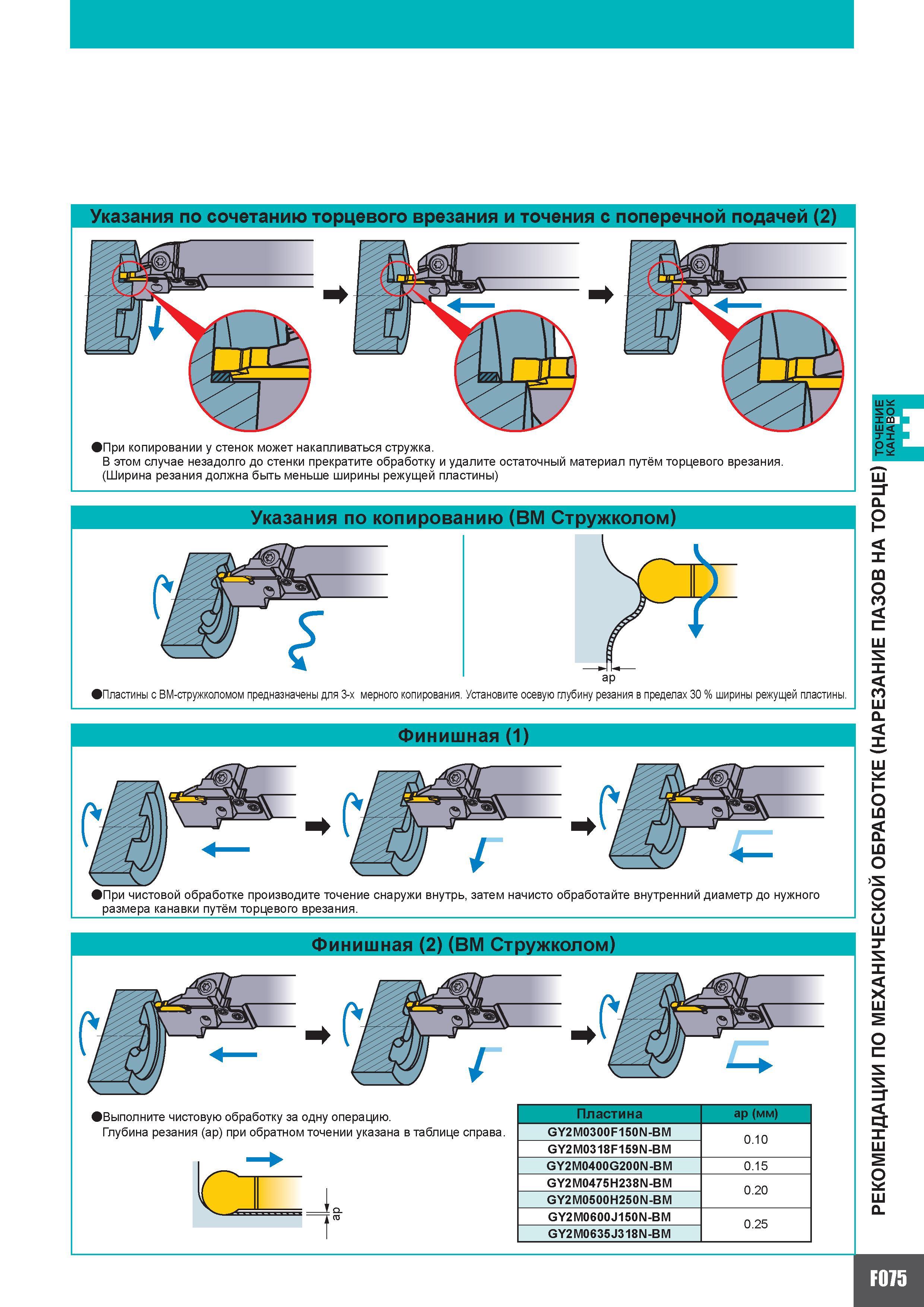

Указания по сочетанию торцевого врезания и точения с поперечной подачей (2) При копировании у стенок может накапливаться стружка. В этом случае незадолго до стенки прекратите обработку и удалите остаточный материал путём торцевого врезания. (Ширина резания должна быть меньше ширины режущей пластины) Указания по копированию (BM Стружколом) Пластины с ВМ-стружколомом предназначены для 3-х мерного копирования. Установите осевую глубину резания в пределах 30 ширины режущей пластины. Финишная (1) При чистовой обработке производите точение снаружи внутрь затем начисто обработайте внутренний диаметр до нужного размера канавки путём торцевого врезания. Финишная (2) (BM Стружколом) и Выполните чистовую обработку за одну операцию. Глубина резания (ap) при обратном точении указана в таблице справа. Пластина ap (мм) GY2M0300F150N-BM 0.10 GY2M0318F159N-BM GY2M0400G200N-BM 0.15 GY2M0475H238N-BM 0.20 GY2M0500H250N-BM GY2M0600J150N-BM 0.25 GY2M0635J318N-BM РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) точение
