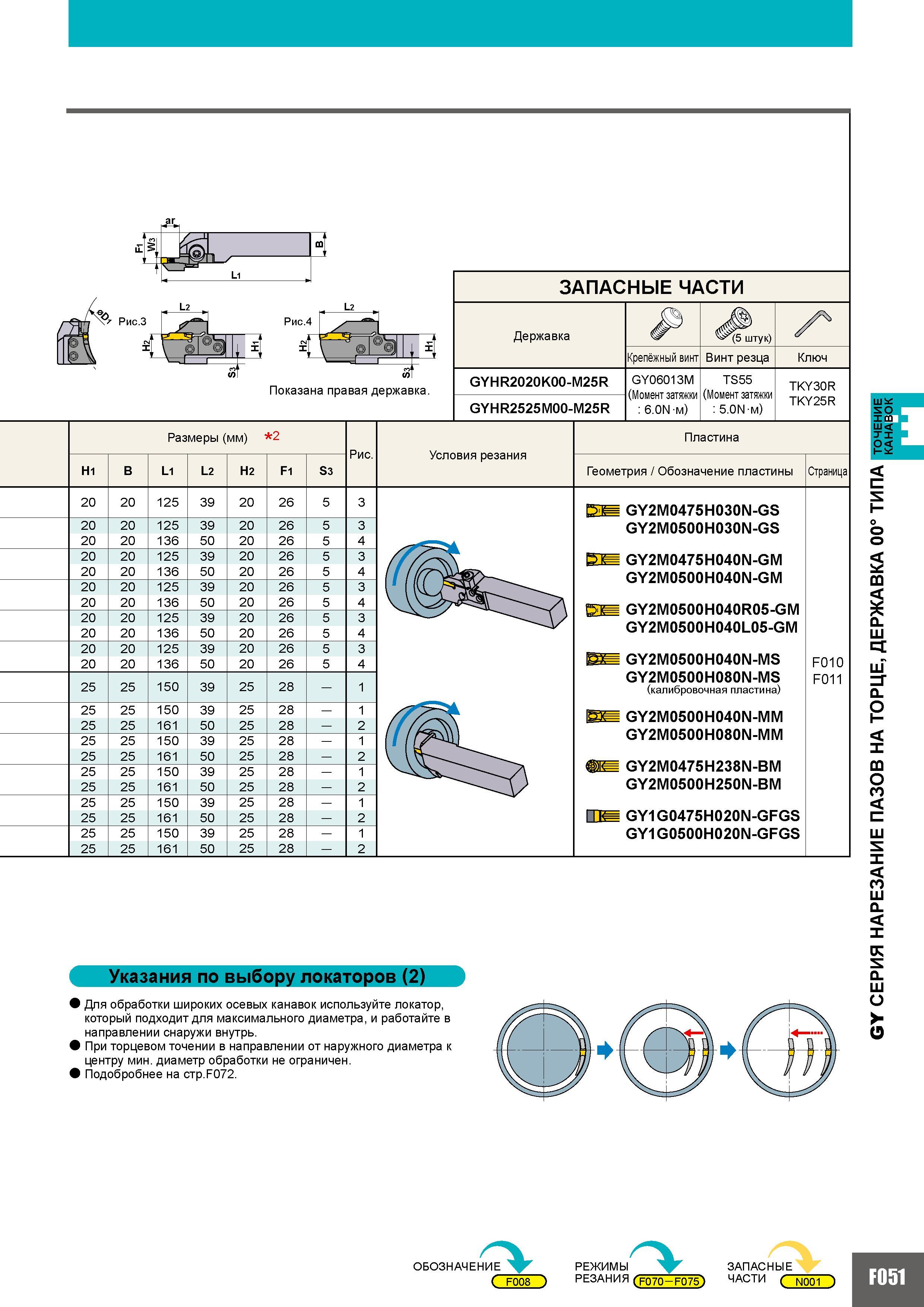

363 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F051

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F051 0363 Lab2u

Рис.4 SpH с Показана правая державка. ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHR2020K00-M25R GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHR2525M00-M25R Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 Условия резания Пластина Геометрия Обозначение пластины Страница ЫМ GY2M0475H030N-GS GY2M0500H030N-GS &т GY2M0475H040N-GM GY2M0500H040N-GM GY2M0500H040R05-GM GY2M0500H040L05-GM Шш GY2M0500H040N-MS GY2M0500H080N-MS (калибровочная пластина) F010 F011 ISGY2M0500H040N-MM GY2M0500H080N-MM GY2M0475H238N-BM GY2M0500H250N-BM ГПР GY1G0475H020N-GFGS GY1G0500H020N-GFGS Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на стр 072. ОБОЗНАЧЕНИЕ F008 ''"V НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F070 F075) ЗАПАСНЫЕ ЧАСТИ С N001 ) GY СЕРИЯ НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ ДЕРЖАВКА 00 ТИПА ТОЧЕНИЕ 1 AUADAI
