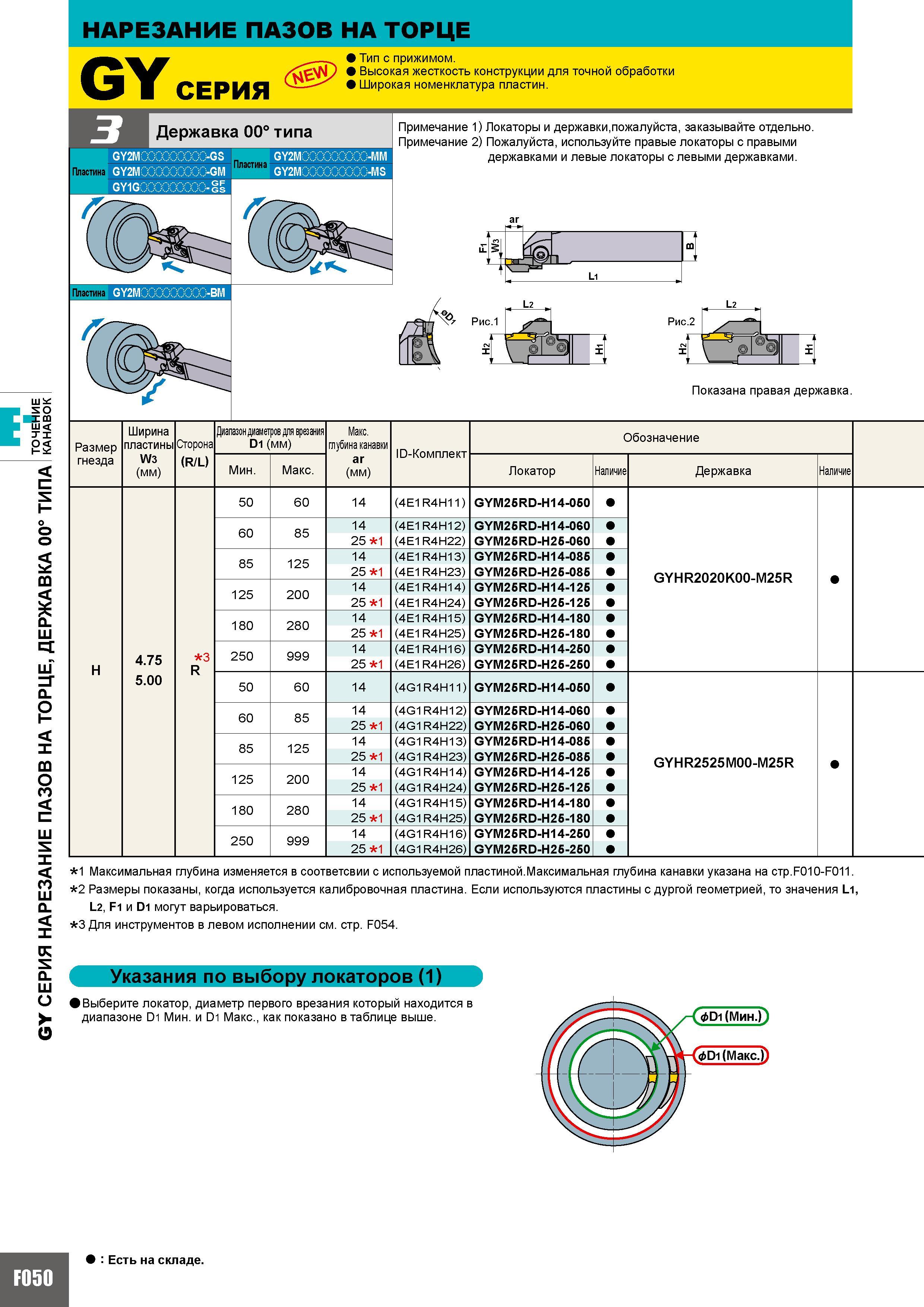

362 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F050

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F050 0362 Lab2u

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ Е GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 00 типа Пластина GY2M -GS GY2M -GM GY1G Пластина SSJg (j Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. T oi Is L1 Рис Рис.2 Показана правая державка. Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки аг (мм) ID-Комплект Обозначение Мин. Макс. Локатор Наличие Державка Наличие 50 60 14 (4E1R4H11) GYM25RD-H14-050 60 85 14 (4E1R4H12) GYM25RD-H14-060 25 1 (4E1R4H22) GYM25RD-H25-060 85 125 14 (4E1R4H13) GYM25RD-H14-085 25 1 (4E1R4H23) GYM25RD-H25-085 GYHR2020K00-M25R 125 200 14 (4E1R4H14) GYM25RD-H14-125 25 1 (4E1R4H24) GYM25RD-H25-125 180 280 14 (4E1R4H15) GYM25RD-H14-180 25 1 (4E1R4H25) GYM25RD-H25-180 250 999 14 (4E1R4H16) GYM25RD-H14-250 25 1 (4E1R4H26) GYM25RD-H25-250 50 60 14 (4G1R4H11) GYM25RD-H14-050 60 85 14 (4G1R4H12) GYM25RD-H14-060 25 1 (4G1R4H22) GYM25RD-H25-060 85 125 14 (4G1R4H13) GYM25RD-H14-085 25 1 (4G1R4H23) GYM25RD-H25-085 GYHR2525M00-M25R 125 200 14 (4G1R4H14) GYM25RD-H14-125 25 1 (4G1R4H24) GYM25RD-H25-125 180 280 14 (4G1R4H15) GYM25RD-H14-180 25 1 (4G1R4H25) GYM25RD-H25-180 250 999 14 (4G1R4H16) GYM25RD-H14-250 25 1 (4G1R4H26) GYM25RD-H25-250 4.75 5.00 3 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.F 1 -F 11. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в левом исполнении см. стр. F054. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. аг H Есть на складе. F050
