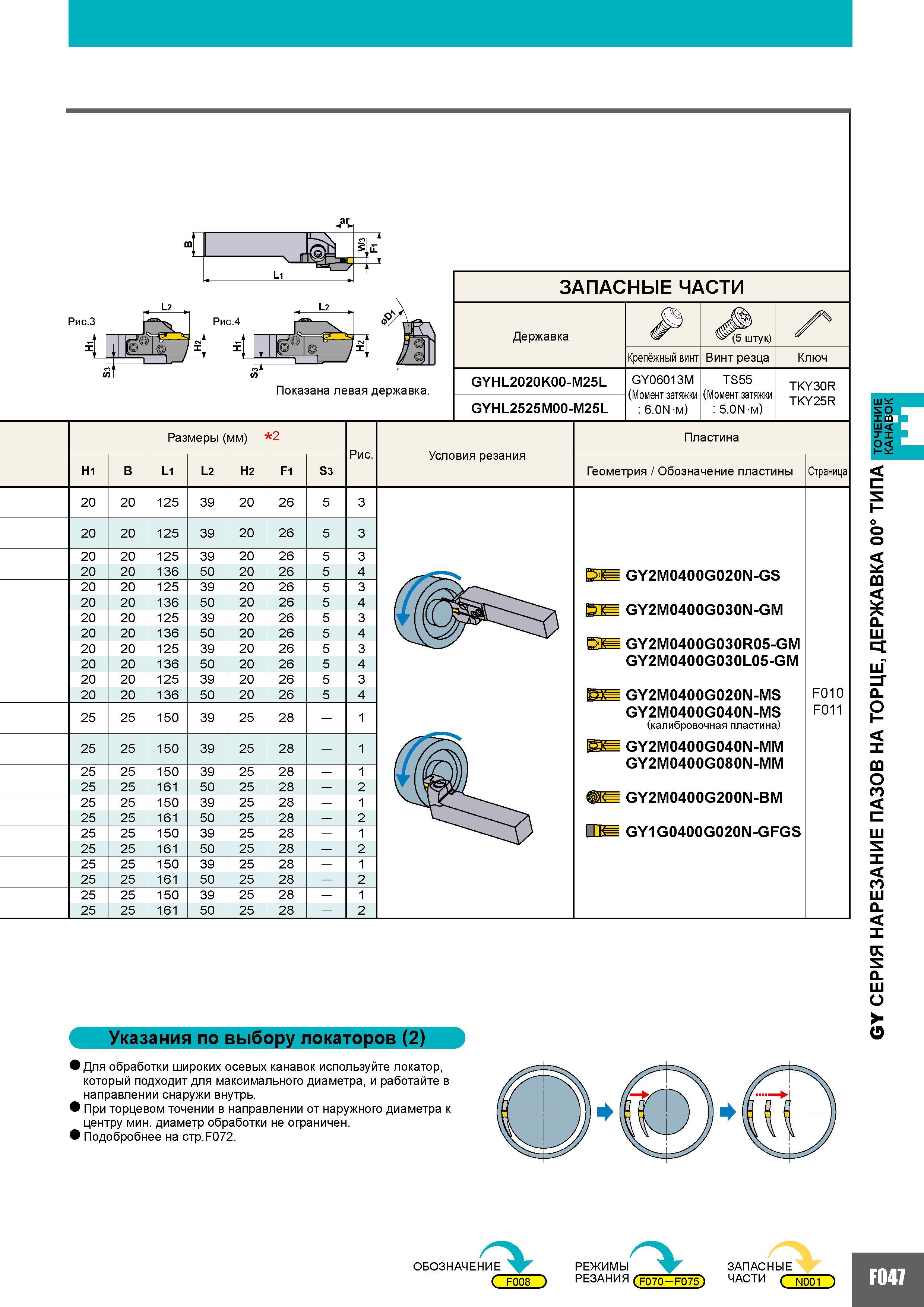

359 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F047

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F047 0359 Lab2u

Рис.3 Показана левая державка. ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHL2020K00-M25L GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHL2525M00-M25L Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 - 1 25 25 150 39 25 28 - 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 - 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 Условия резания Пластина Геометрия Обозначение пластины Страница GY2M0400G020N-GS pm GY2M0400G030N-GM Um GY2M0400G030R05-GM GY2M0400G030L05-GM 1Ш GY2M0400G020N-MS GY2M0400G040N-MS (калибровочная пластина) F010 F011 GY2M0400G040N-MM GY2M0400G080N-MM Пт GY2M0400G200N-BM ГПР GY1G0400G020N-GFGS Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на CTp.F072. К S Е О - О ОБОЗНАЧЕНИЕ F008 НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F070-F0751) ЗАПАСНЫЕ ЧАСТИ С N001 )
