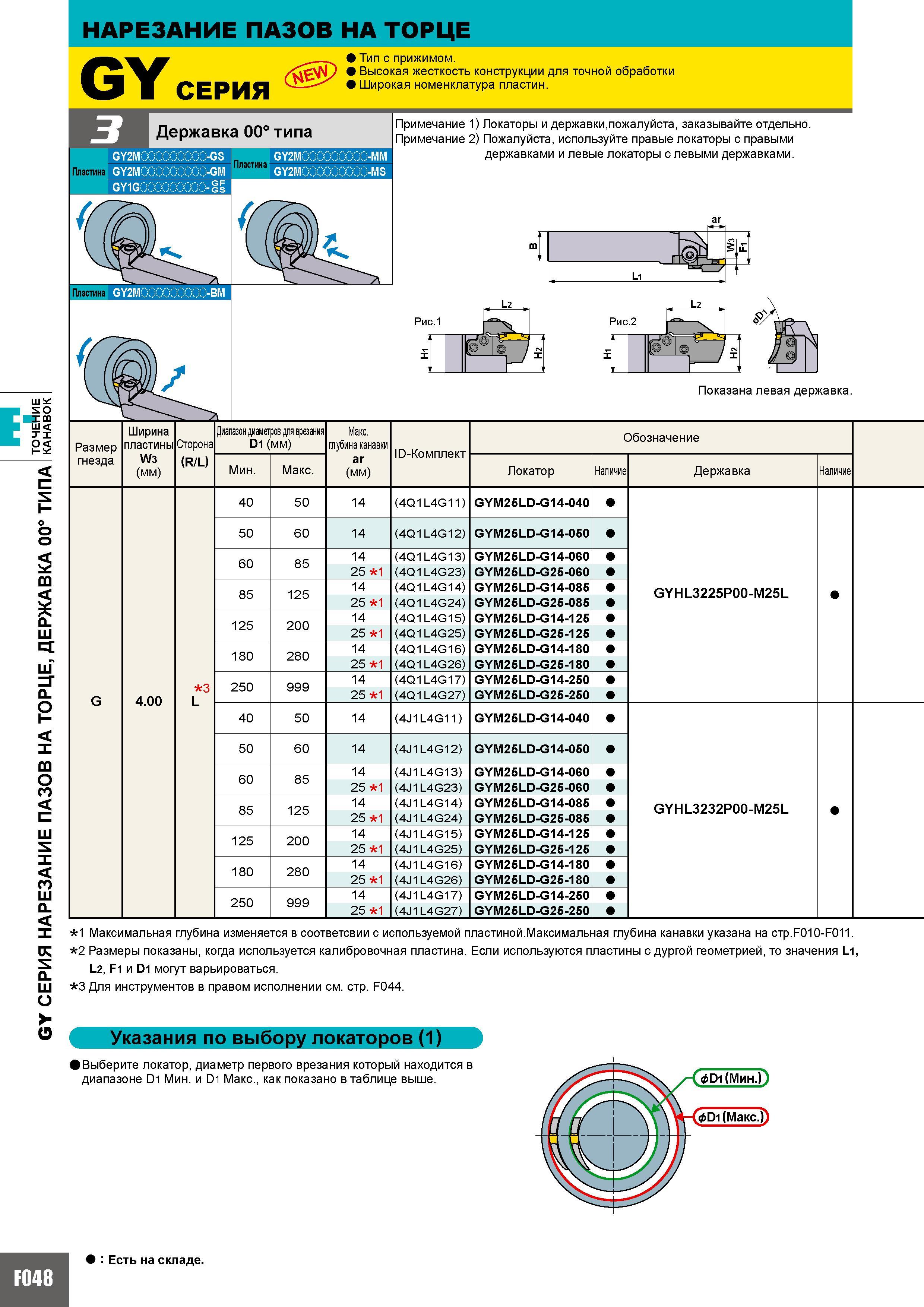

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ Е GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Пластина GY2M -GS GY2M -GM GY1Gooooooooo- GGFS ( ИО XCQ ЧН R3 0 0 КА В Е Д Е О В О А Е А Е А Н И Е С Y G Державка 00 типа Д Пластина SM Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Рис.1 Показана левая державка. Размер Ширина пластины Сторона Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект О гнезда W3 (мм) (R L) Мин. Макс. аг (мм) Локатор Наличие 40 50 14 (4Q1L4G11) GYM25LD-G14-040 50 60 14 (4Q1L4G12) GYM25LD-G14-050 60 85 14 (4Q1L4G13) GYM25LD-G14-060 25 1 (4Q1L4G23) GYM25LD-G25-060 85 125 14 (4Q1L4G14) GYM25LD-G14-085 25 1 (4Q1L4G24) GYM25LD-G25-085 125 200 14 (4Q1L4G15) GYM25LD-G14-125 25 1 (4Q1L4G25) GYM25LD-G25-125 180 280 14 (4Q1L4G16) GYM25LD-G14-180 25 1 (4Q1L4G26) GYM25LD-G25-180 3 L 250 999 14 (4Q1L4G17) GYM25LD-G14-250 G 4.00 25 1 (4Q1L4G27) GYM25LD-G25-250 40 50 14 (4J1L4G11) GYM25LD-G14-040 50 60 14 (4J1L4G12) GYM25LD-G14-050 60 85 14 (4J1L4G13) GYM25LD-G14-060 25 1 (4J1L4G23) GYM25LD-G25-060 85 125 14 (4J1L4G14) GYM25LD-G14-085 25 1 (4J1L4G24) GYM25LD-G25-085 125 200 14 (4J1L4G15) GYM25LD-G14-125 25 1 (4J1L4G25) GYM25LD-G25-125 180 280 14 (4J1L4G16) GYM25LD-G14-180 25 1 (4J1L4G26) GYM25LD-G25-180 250 999 14 (4J1L4G17) GYM25LD-G14-250 25 1 (4J1L4G27) GYM25LD-G25-250 Обозначение Державка Наличие GYHL3225P00-M25L GYHL3232P00-M25L 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на 010 011. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в правом исполнении см. стр. F044. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. аг
