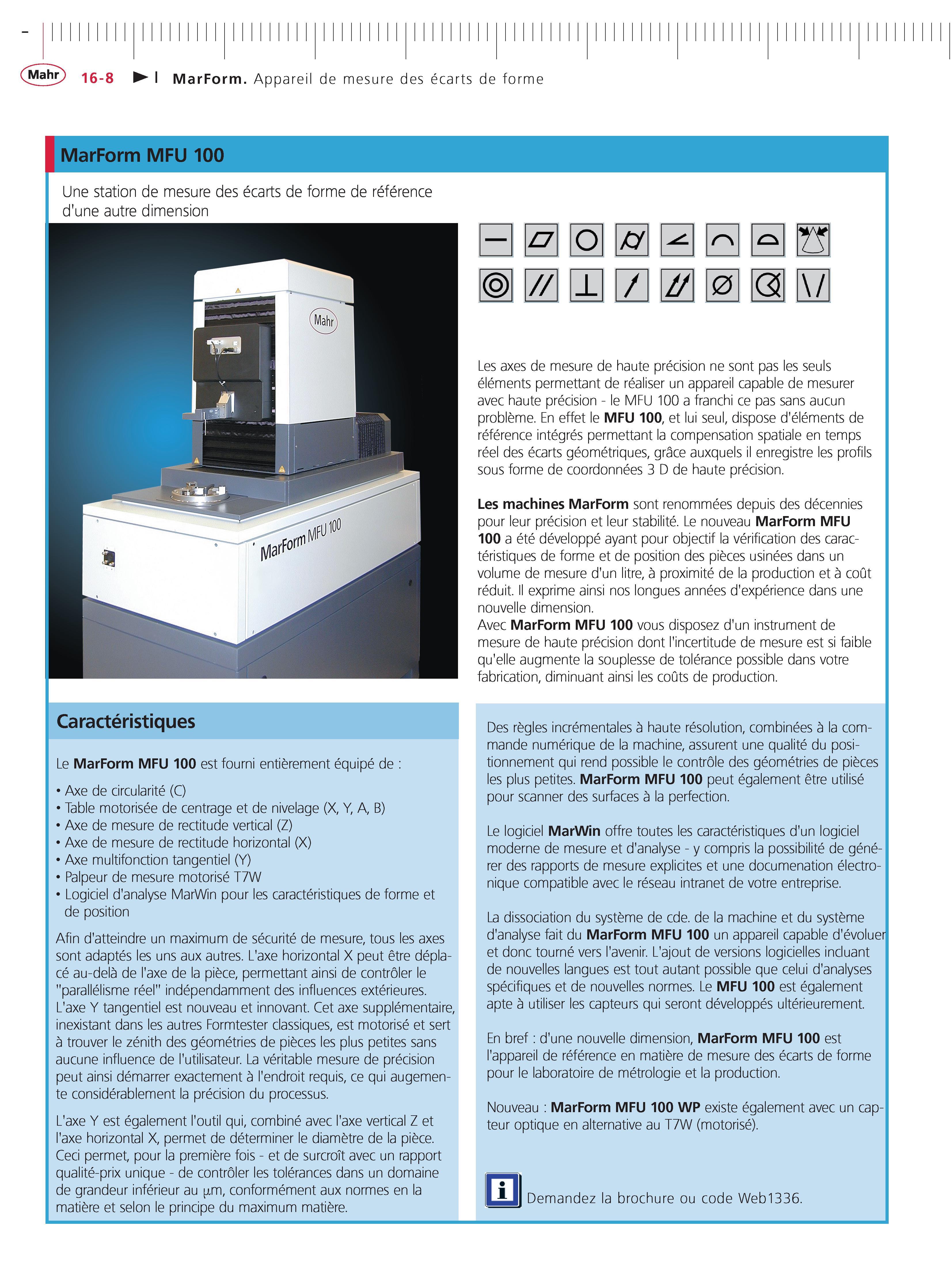

MarForm MFU 100 Une station de mesure des ecarts de forme de reference d'une autre dimension Caracteristiques Le MarForm MFU 100 est fourni entierement equipe de Axe de circularite (C) Table motorisee de centrage et de nivelage (X Y A B) Axe de mesure de rectitude vertical (Z) Axe de mesure de rectitude horizontal (X) Axe multifonction tangentiel (Y) Palpeur de mesure motorise T7W Logiciel d'analyse MarWin pour les caracteristiques de forme et de position Afin d'atteindre un maximum de securite de mesure tous les axes sont adaptes les uns aux autres. L'axe horizontal X peut etre deplace au-dela de l'axe de la piece permettant ainsi de controler le "parallelisme reel independamment des influences exterieures. L'axe Y tangentiel est nouveau et innovant. Cet axe supplementaire inexistant dans les autres Formtester classiques est motorise et sert a trouver le zenith des geometries de pieces les plus petites sans aucune influence de l'utilisateur. La veritable mesure de precision peut ainsi demarrer exactement a l'endroit requis ce qui augemen-te considerablement la precision du processus. L'axe Y est egalement l'outil qui combine avec l'axe vertical Z et l'axe horizontal X permet de determiner le diametre de la piece. Ceci permet pour la premiere fois - et de surcroit avec un rapport qualite-prix unique - de controler les tolerances dans un domaine de grandeur inferieur au m conformement aux normes en la matiere et selon le principe du maximum matiere. L u 0 Q Les axes de mesure de haute precision ne sont pas les seuls elements permettant de realiser un appareil capable de mesurer avec haute precision - le MFU 100 a franchi ce pas sans aucun probleme. En effet le MFU 100 et lui seul dispose d'elements de reference integres permettant la compensation spatiale en temps reel des ecarts geometriques grace auxquels il enregistre les profils sous forme de coordonnees 3 D de haute precision. Les machines MarForm sont renommees depuis des decennies pour leur precision et leur stabilite. Le nouveau MarForm MFU 100 a ete developpe ayant pour objectif la verification des caracteristiques de forme et de position des pieces usinees dans un volume de mesure d'un litre a proximite de la production et a cout reduit. Il exprime ainsi nos longues annees d'experience dans une nouvelle dimension. Avec MarForm MFU 100 vous disposez d'un instrument de mesure de haute precision dont l'incertitude de mesure est si faible qu'elle augmente la souplesse de tolerance possible dans votre fabrication diminuant ainsi les couts de production. Des regles incrementales a haute resolution combinees a la commande numerique de la machine assurent une qualite du positionnement qui rend possible le controle des geometries de pieces les plus petites. MarForm MFU 100 peut egalement etre utilise pour scanner des surfaces a la perfection. Le logiciel MarWin offre toutes les caracteristiques d'un logiciel moderne de mesure et d'analyse - y compris la possibilite de generer des rapports de mesure explicites et une documenation electronique compatible avec le reseau intranet de votre entreprise. La dissociation du systeme de cde. de la machine et du systeme d'analyse fait du MarForm MFU 100 un appareil capable d'evoluer et donc tourne vers l'avenir. L'ajout de versions logicielles incluant de nouvelles langues est tout autant possible que celui d'analyses specifiques et de nouvelles normes. Le MFU 100 est egalement apte a utiliser les capteurs qui seront developpes ulterieurement. En bref d'une nouvelle dimension MarForm MFU 100 est l'appareil de reference en matiere de mesure des ecarts de forme pour le laboratoire de metrologie et la production. Nouveau MarForm MFU 100 WP existe egalement avec un capteur optique en alternative au T7W (motorise). m Demandez la brochure ou code Web1336.
