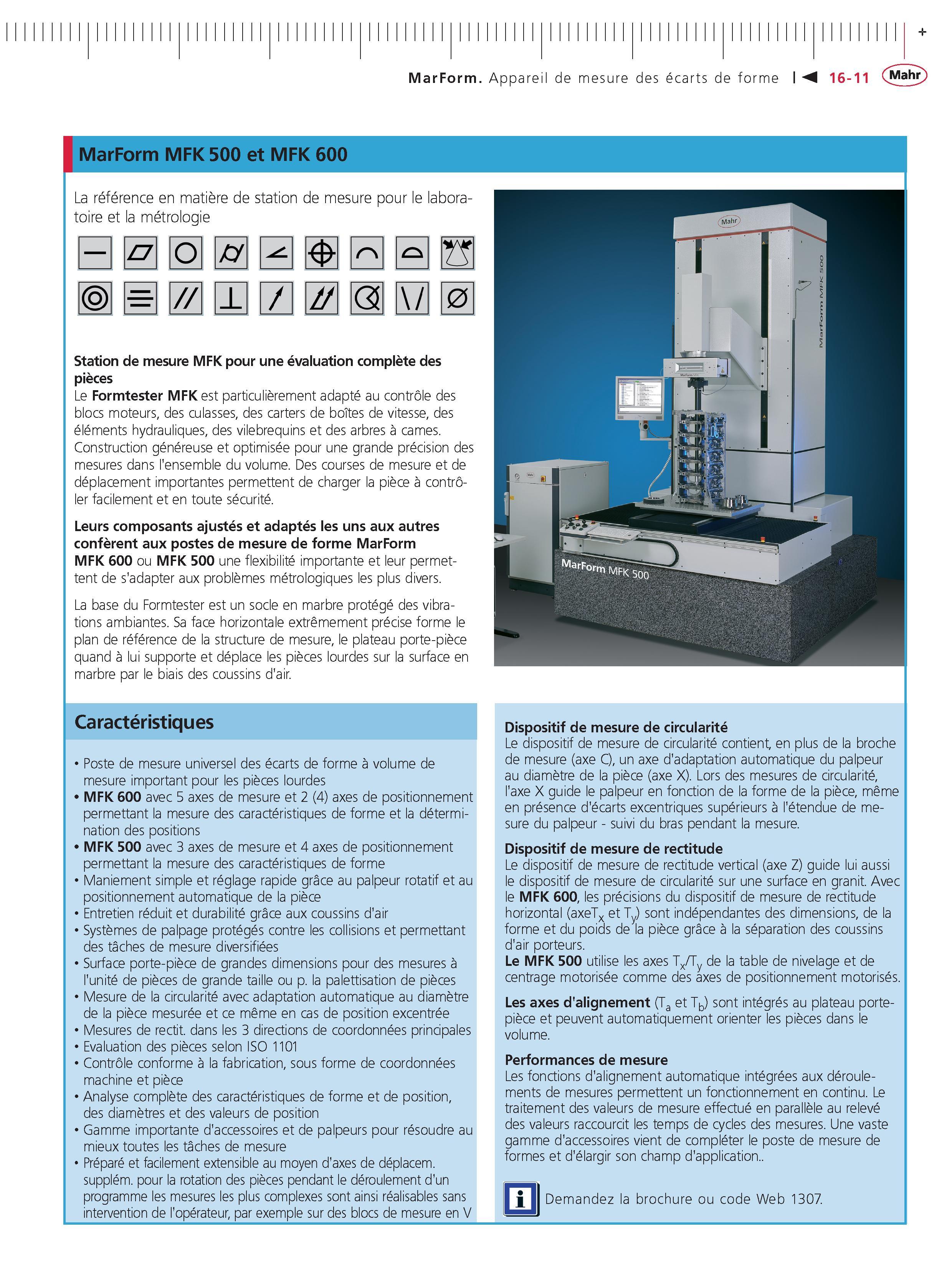

MarForm. Appareil de mesure des ecarts de forme MarForm MFK 500 et MFK 600 La reference en matiere de station de mesure pour le laboratoire et la metrologie o a t 1 3 0 Station de mesure MFK pour une evaluation complete des pieces Le Formtester MFK est particulierement adapte au controle des blocs moteurs des culasses des carters de boites de vitesse des elements hydrauliques des vilebrequins et des arbres a cames. Construction genereuse et optimisee pour une grande precision des mesures dans l'ensemble du volume. Des courses de mesure et de deplacement importantes permettent de charger la piece a controler facilement et en toute securite. Leurs composants ajustes et adaptes les uns aux autres conferent aux postes de mesure de forme MarForm MFK 600 ou MFK 500 une flexibilite importante et leur permettent de s'adapter aux problemes metrologiques les plus divers. La base du Formtester est un socle en marbre protege des vibrations ambiantes. Sa face horizontale extremement precise forme le plan de reference de la structure de mesure le plateau porte-piece quand a lui supporte et deplace les pieces lourdes sur la surface en marbre par le biais des coussins d'air. Caracteristiques Poste de mesure universel des ecarts de forme a volume de mesure important pour les pieces lourdes MFK 600 avec 5 axes de mesure et 2 (4) axes de positionnement permettant la mesure des caracteristiques de forme et la determination des positions MFK 500 avec 3 axes de mesure et 4 axes de positionnement permettant la mesure des caracteristiques de forme Maniement simple et reglage rapide grace au palpeur rotatif et au positionnement automatique de la piece Entretien reduit et durabilite grace aux coussins d'air Systemes de palpage proteges contre les collisions et permettant des taches de mesure diversifiees Surface porte-piece de grandes dimensions pour des mesures a l'unite de pieces de grande taille ou p. la palettisation de pieces Mesure de la circularite avec adaptation automatique au diametre de la piece mesuree et ce meme en cas de position excentree Mesures de rectit. dans les 3 directions de coordonnees principales Evaluation des pieces selon ISO 1101 Controle conforme a la fabrication sous forme de coordonnees machine et piece Analyse complete des caracteristiques de forme et de position des diametres et des valeurs de position Gamme importante d'accessoires et de palpeurs pour resoudre au mieux toutes les taches de mesure Prepare et facilement extensible au moyen d'axes de deplacem. supplem. pour la rotation des pieces pendant le deroulement d'un programme les mesures les plus complexes sont ainsi realisables sans intervention de l'operateur par exemple sur des blocs de mesure en V Dispositif de mesure de circularite Le dispositif de mesure de circularite contient en plus de la broche de mesure (axe C) un axe d'adaptation automatique du palpeur au diametre de la piece (axe X). Lors des mesures de circularite l'axe X guide le palpeur en fonction de la forme de la piece meme en presence d'ecarts excentriques superieurs a l'etendue de mesure du palpeur - suivi du bras pendant la mesure. Dispositif de mesure de rectitude Le dispositif de mesure de rectitude vertical (axe Z) guide lui aussi le dispositif de mesure de circularite sur une surface en granit. Avec le MFK 600 les precisions du dispositif de mesure de rectitude horizontal (axeTx et Ty) sont independantes des dimensions de la forme et du poids de la piece grace a la separation des coussins d'air porteurs. Le MFK 500 utilise les axes Tx Ty de la table de nivelage et de centrage motorisee comme des axes de positionnement motorises. Les axes d'alignement (Ta et Tb) sont integres au plateau porte-piece et peuvent automatiquement orienter les pieces dans le volume. Performances de mesure Les fonctions d'alignement automatique integrees aux deroulements de mesures permettent un fonctionnement en continu. Le traitement des valeurs de mesure effectue en parallele au releve des valeurs raccourcit les temps de cycles des mesures. Une vaste gamme d'accessoires vient de completer le poste de mesure de formes et d'elargir son champ d'application.. m Demandez la brochure ou code Web 1307.
