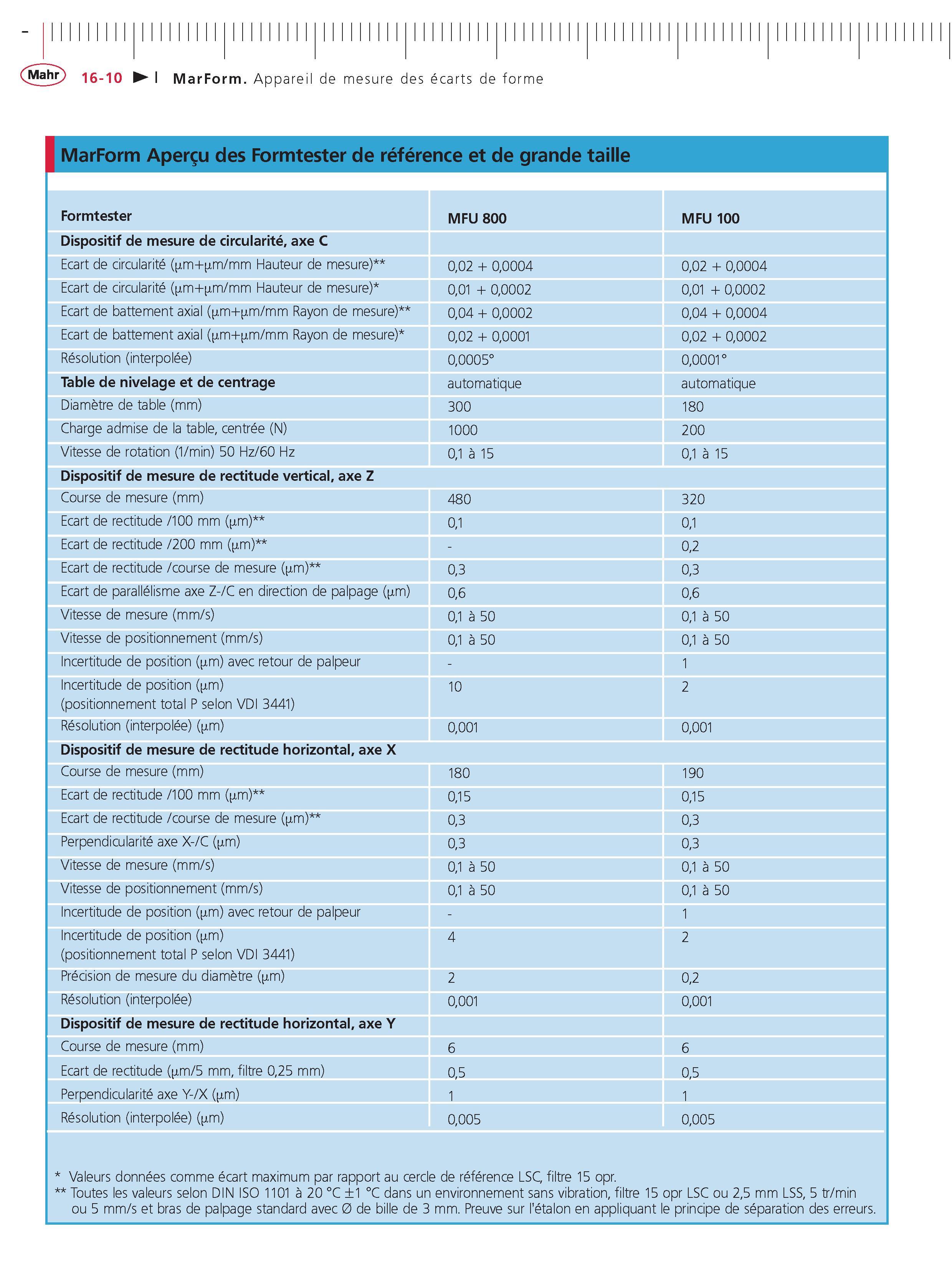

MarForm. Appareil de mesure des ecarts de forme MarForm Apercu des Formtester de reference et de grande taille Formtester MFU 800 MFU 100 Dispositif de mesure de circularite axe C Ecart de circularite ( m+ m mm Hauteur de mesure) 002 + 00004 002 + 00004 Ecart de circularite ( m+ m mm Hauteur de mesure) 001 + 00002 001 + 00002 Ecart de battement axial ( m+ m mm Rayon de mesure) 004 + 00002 004 + 00004 Ecart de battement axial ( m+ m mm Rayon de mesure) 002 + 00001 002 + 00002 Resolution (interpolee) 00005 00001 Table de nivelage et de centrage automatique automatique Diametre de table (mm) 300 180 Charge admise de la table centree (N) 1000 200 Vitesse de rotation (1 min) 50 Hz 60 Hz 01 a 15 01 a 15 Dispositif de mesure de rectitude vertical axe Z Course de mesure (mm) 480 320 Ecart de rectitude 100 mm ( .m) 01 01 Ecart de rectitude 200 mm ( m) - 02 Ecart de rectitude course de mesure ( m) 03 03 Ecart de parallelisme axe Z- C en direction de palpage ( m) 06 06 Vitesse de mesure (mm s) 01 a 50 01 a 50 Vitesse de positionnement (mm s) 01 a 50 01 a 50 Incertitude de position ( m) avec retour de palpeur - 1 Incertitude de position ( m) (positionnement total P selon VDI 3441) 10 2 Resolution (interpolee) ( m) 0001 0001 Dispositif de mesure de rectitude horizontal axe X Course de mesure (mm) 180 190 Ecart de rectitude 100 mm ( m) 015 015 Ecart de rectitude course de mesure ( m) 03 03 Perpendicularite axe X- C ( m) 03 03 Vitesse de mesure (mm s) 01 a 50 01 a 50 Vitesse de positionnement (mm s) 01 a 50 01 a 50 Incertitude de position ( m) avec retour de palpeur - 1 Incertitude de position ( m) (positionnement total P selon VDI 3441) 4 2 Precision de mesure du diametre ( m) 2 02 Resolution (interpolee) 0001 0001 Dispositif de mesure de rectitude horizontal axe Y Course de mesure (mm) 6 6 Ecart de rectitude ( m 5 mm filtre 025 mm) 05 05 Perpendicularite axe Y- X ( m) 1 1 Resolution (interpolee) ( m) 0005 0005 Valeurs donnees comme ecart maximum par rapport au cercle de reference LSC filtre 15 opr. Toutes les valeurs selon DIN ISO 1101 a 20 C 1 C dans un environnement sans vibration filtre 15 opr LSC ou 25 mm LSS 5 tr min ou 5 mm s et bras de palpage standard avec 0 de bille de 3 mm. Preuve sur l'etalon en appliquant le principe de separation des erreurs.
