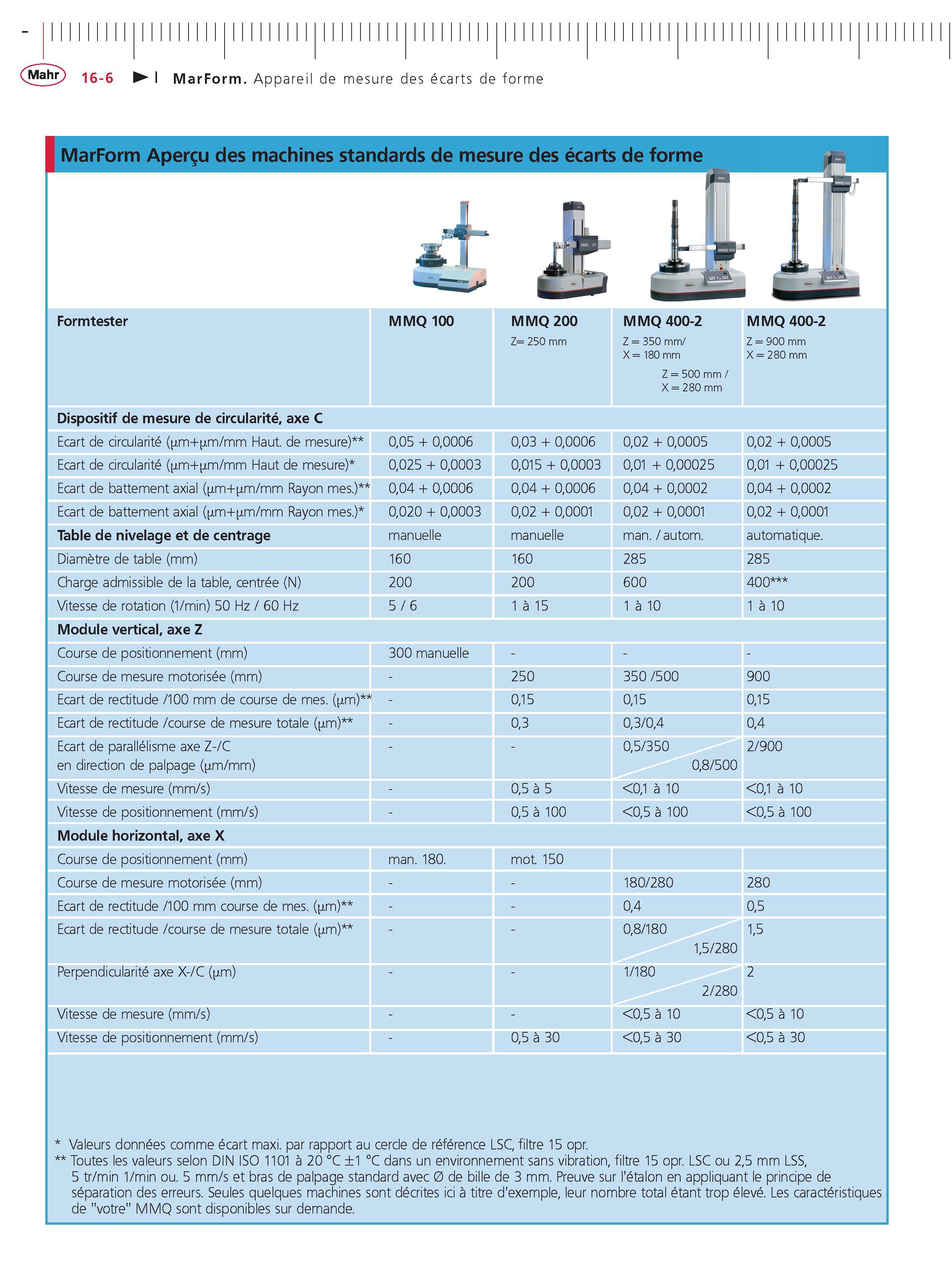

Formtester MMQ 100 MMQ 200 Z 250 mm MMQ 400-2 Z 350 mm X 180 mm Z 500 mm X 280 mm MMQ 400-2 Z 900 mm X 280 mm Dispositif de mesure de circularite axe C Ecart de circularite ( m+ m mm Haut. de mesure) 005 + 00006 003 + 00006 002 + 00005 002 + 00005 Ecart de circularite ( m+ m mm Haut de mesure) 0025 + 00003 0015 + 00003 001 + 000025 001 + 000025 Ecart de battement axial ( m+ m mm Rayon mes.) 004 + 00006 004 + 00006 004 + 00002 004 + 00002 Ecart de battement axial ( m+ m mm Rayon mes.) 0020 + 00003 002 + 00001 002 + 00001 002 + 00001 Table de nivelage et de centrage manuelle manuelle man. autom. automatique. Diametre de table (mm) 160 160 285 285 Charge admissible de la table centree (N) 200 200 600 400 Vitesse de rotation (1 min) 50 Hz 60 Hz 5 6 1 a 15 1 a 10 1 a 10 Module vertical axe Z Course de positionnement (mm) 300 manuelle - Course de mesure motorisee (mm) - 250 350 500 900 Ecart de rectitude 100 mm de course de mes. ( .m) 015 015 015 Ecart de rectitude course de mesure totale ( .m) - 03 03 04 04 Ecart de parallelisme axe Z- C en direction de palpage ( m mm) 05 350 08 500 2 900 Vitesse de mesure (mm s) - 05 a 5 01 a 10 01 a 10 Vitesse de positionnement (mm s) - 05 a 100 05 a 100 05 a 100 Module horizontal axe X Course de positionnement (mm) man. 180. mot. 150 Course de mesure motorisee (mm) 180 280 280 Ecart de rectitude 100 mm course de mes. ( m) 04 05 Ecart de rectitude course de mesure totale ( m) 08 180 15 280 15 Perpendicularite axe X- C ( m) 1 180 2 280 2 Vitesse de mesure (mm s) 05 a 10 05 a 10 Vitesse de positionnement (mm s) 05 a 30 05 a 30 05 a 30 Valeurs donnees comme ecart maxi. par rapport au cercle de reference LSC filtre 15 opr. Toutes les valeurs selon DIN ISO 1101 a 20 C 1 C dans un environnement sans vibration filtre 15 opr. LSC ou 25 mm LSS 5 tr min 1 min ou. 5 mm s et bras de palpage standard avec 0 de bille de 3 mm. Preuve sur l'etalon en appliquant le principe de separation des erreurs. Seules quelques machines sont decrites ici a titre d'exemple leur nombre total etant trop eleve. Les caracteristiques de "votre" MMQ sont disponibles sur demande.
