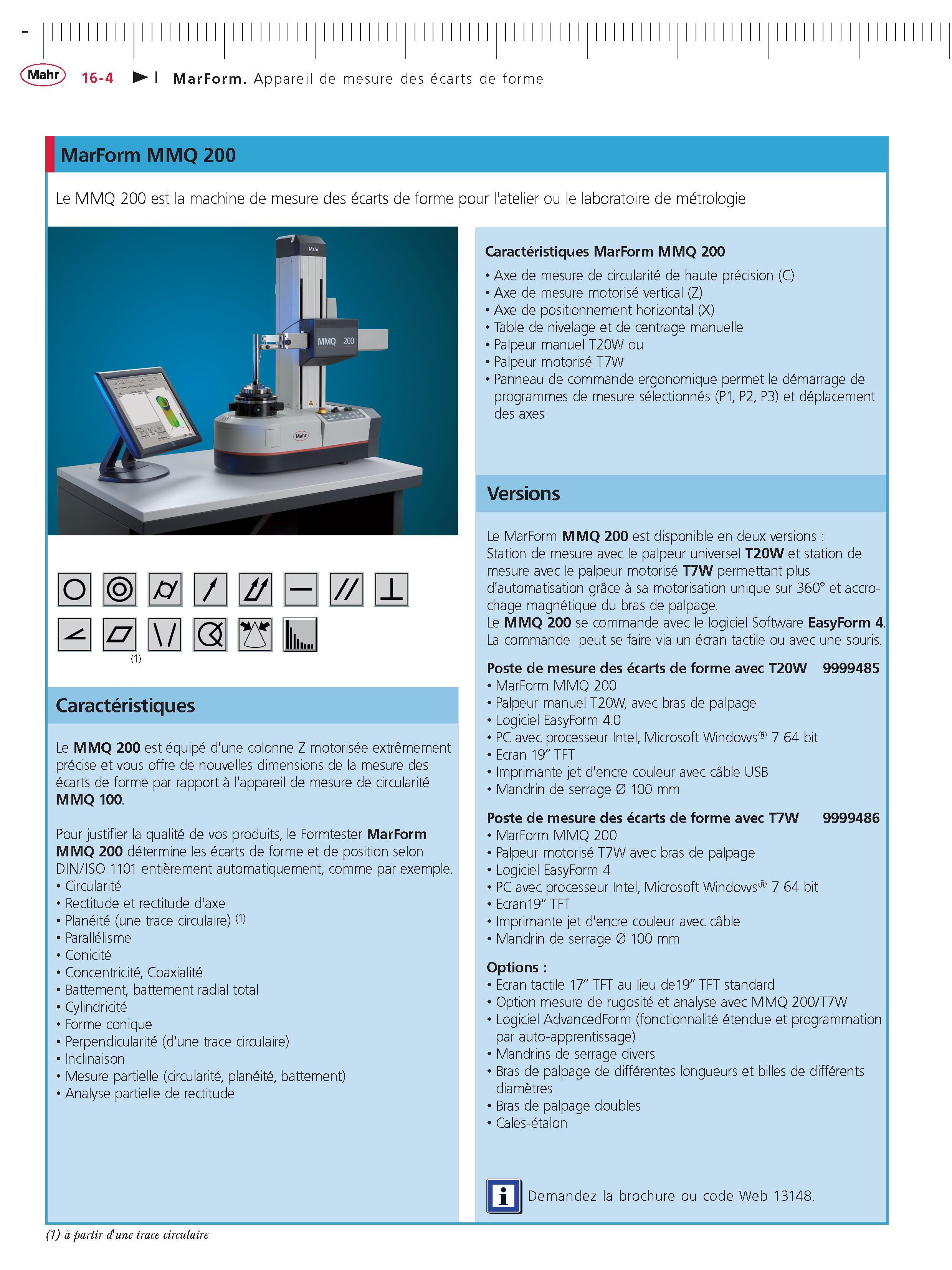

MarForm MMQ 200 TS Le MMQ 200 est la machine de mesure des ecarts de forme pour l'atelier ou le laboratoire de metrologie Caracteristiques MarForm MMQ 200 Axe de mesure de circularite de haute precision (C) Axe de mesure motorise vertical (Z) Axe de positionnement horizontal (X) Table de nivelage et de centrage manuelle Palpeur manuel T20W ou Palpeur motorise T7W Panneau de commande ergonomique permet le demarrage de programmes de mesure selectionnes (P1 P2 P3) et deplacement des axes Versions Le MarForm MMQ 200 est disponible en deux versions Station de mesure avec le palpeur universel T20W et station de mesure avec le palpeur motorise T7W permettant plus d'automatisation grace a sa motorisation unique sur 360 et accrochage magnetique du bras de palpage. Le MMQ 200 se commande avec le logiciel Software EasyForm 4. La commande peut se faire via un ecran tactile ou avec une souris. Poste de mesure des ecarts de forme avec T20W 9999485 MarForm MMQ 200 Palpeur manuel T20W avec bras de palpage Logiciel EasyForm 4.0 PC avec processeur Intel Microsoft Windows 7 64 bit Ecran 19" TFT Imprimante jet d'encre couleur avec cable USB Mandrin de serrage 0 100 mm Poste de mesure des ecarts de forme avec T7W 9999486 MarForm MMQ 200 Palpeur motorise T7W avec bras de palpage Logiciel EasyForm 4 PC avec processeur Intel Microsoft Windows 7 64 bit Ecran19" TFT Imprimante jet d'encre couleur avec cable Mandrin de serrage 0 100 mm Options Ecran tactile 17" TFT au lieu de19" TFT standard Option mesure de rugosite et analyse avec MMQ 200 T7W Logiciel AdvancedForm (fonctionnalite etendue et programmation par auto-apprentissage) Mandrins de serrage divers Bras de palpage de differentes longueurs et billes de differents diametres Bras de palpage doubles Cales-etalon (1) Caracteristiques Le MMQ 200 est equipe d'une colonne Z motorisee extremement precise et vous offre de nouvelles dimensions de la mesure des ecarts de forme par rapport a l'appareil de mesure de circularite MMQ 100. Pour justifier la qualite de vos produits le Formtester MarForm MMQ 200 determine les ecarts de forme et de position selon DIN ISO 1101 entierement automatiquement comme par exemple. Circularite Rectitude et rectitude d'axe Planeite (une trace circulaire) (1) Parallelisme Conicite Concentricite Coaxialite Battement battement radial total Cylindricite Forme conique Perpendicularite (d'une trace circulaire) Inclinaison Mesure partielle (circularite planeite battement) Analyse partielle de rectitude Demandez la brochure ou code Web 13148. (1) a partir d'une trace circulaire
