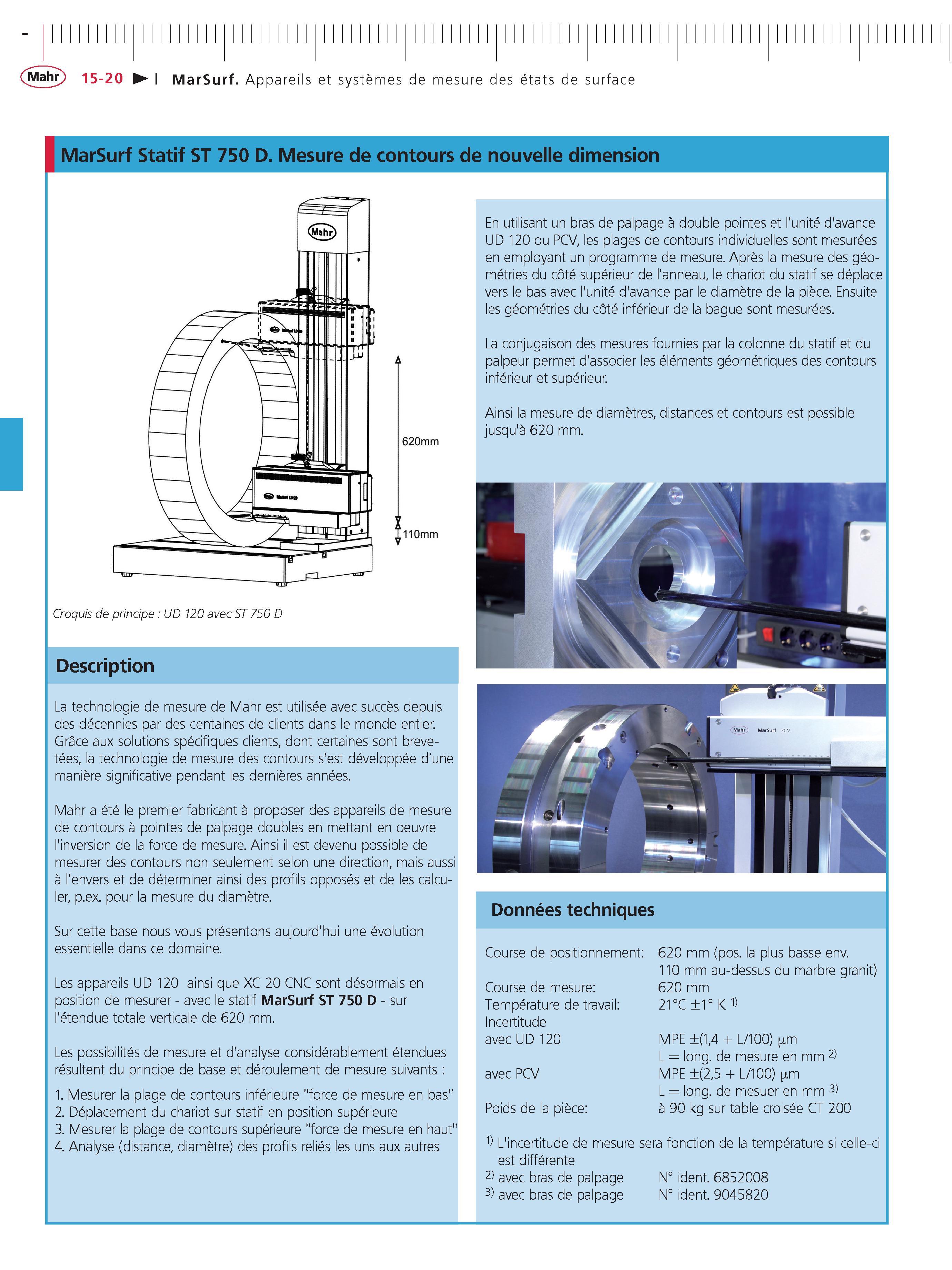

MarSurf. Appareils et systemes de mesure des etats de surface MarSurf Statif ST 750 D. Mesure de contours de nouvelle dimension Croquis de principe UD 120 avec ST 750 D Description La technologie de mesure de Mahr est utilisee avec succes depuis des decennies par des centaines de clients dans le monde entier. Grace aux solutions specifiques clients dont certaines sont brevetees la technologie de mesure des contours s'est developpee d'une maniere significative pendant les dernieres annees. Mahr a ete le premier fabricant a proposer des appareils de mesure de contours a pointes de palpage doubles en mettant en oeuvre l'inversion de la force de mesure. Ainsi il est devenu possible de mesurer des contours non seulement selon une direction mais aussi a l'envers et de determiner ainsi des profils opposes et de les calculer p.ex. pour la mesure du diametre. Sur cette base nous vous presentons aujourd'hui une evolution essentielle dans ce domaine. Les appareils UD 120 ainsi que XC 20 CNC sont desormais en position de mesurer - avec le statif MarSurf ST 750 D - sur l'etendue totale verticale de 620 mm. Les possibilites de mesure et d'analyse considerablement etendues resultent du principe de base et deroulement de mesure suivants 1. Mesurer la plage de contours inferieure "force de mesure en bas" 2. Deplacement du chariot sur statif en position superieure 3. Mesurer la plage de contours superieure "force de mesure en haut" 4. Analyse (distance diametre) des profils relies les uns aux autres En utilisant un bras de palpage a double pointes et l'unite d'avance UD 120 ou PCV les plages de contours individuelles sont mesurees en employant un programme de mesure. Apres la mesure des geo-metries du cote superieur de l'anneau le chariot du statif se deplace vers le bas avec l'unite d'avance par le diametre de la piece. Ensuite les geometries du cote inferieur de la bague sont mesurees. La conjugaison des mesures fournies par la colonne du statif et du palpeur permet d'associer les elements geometriques des contours inferieur et superieur. Ainsi la mesure de diametres distances et contours est possible jusqu'a 620 mm. Donnees techniques Course de positionnement: Course de mesure: Temperature de travail: Incertitude avec UD 120 avec PCV Poids de la piece: 620 mm (pos. la plus basse env. 110 mm au-dessus du marbre granit) 620 mm 21C 1 K 1) MPE (14 + L 100) m L long. de mesure en mm 2) MPE (25 + L 100) m L long. de mesuer en mm 3) a 90 kg sur table croisee CT 200 1) L'incertitude de mesure sera fonction de la temperature si celle-ci est differente 2) avec bras de palpage N ident. 6852008 3) avec bras de palpage N ident. 9045820
