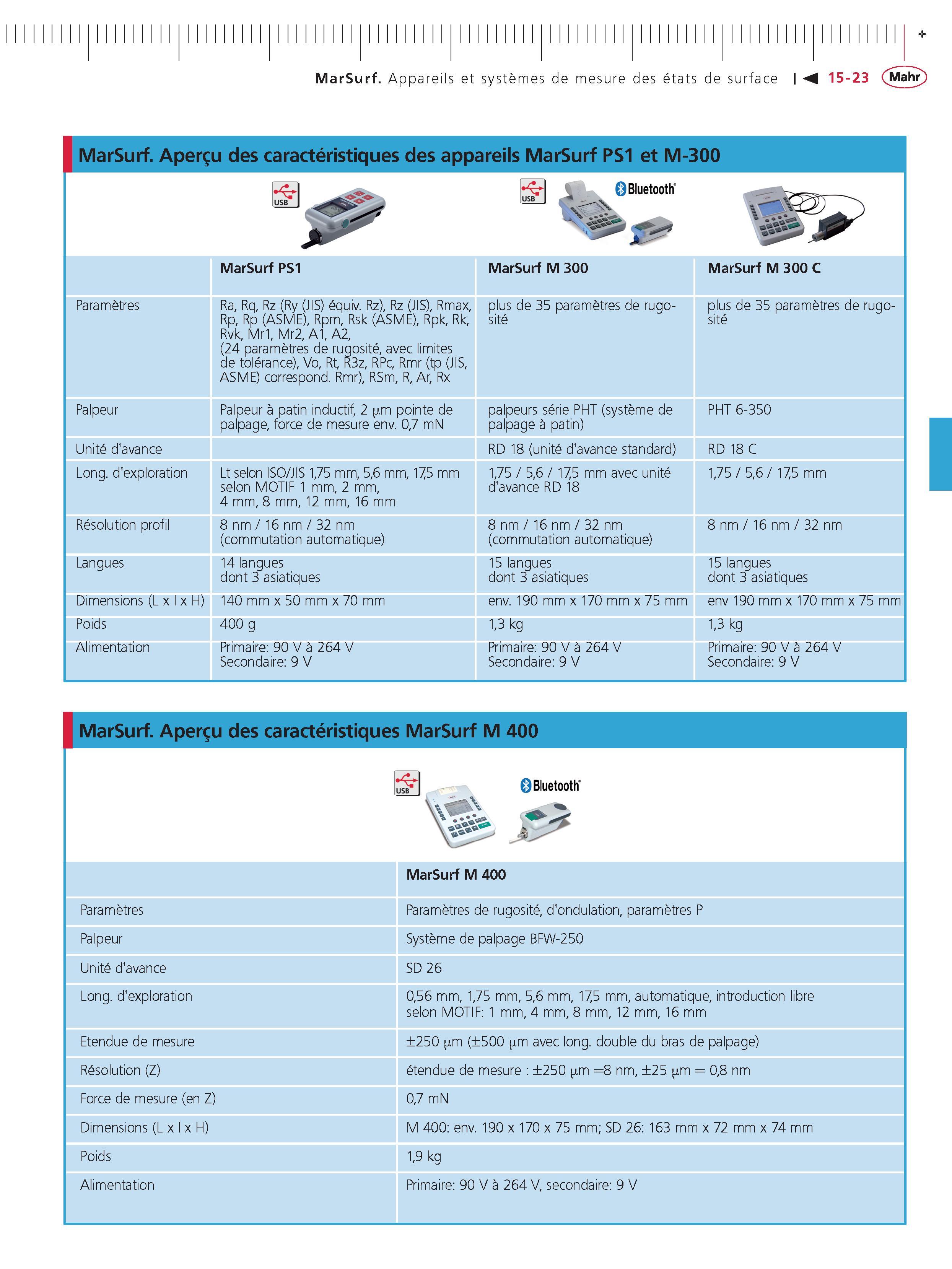

MarSurf. Appareils et systemes de mesure des etats de surface MarSurf. Apercu des caracteristiques des appareils MarSurf PS1 et M-300 Parametres MarSurf PS1 Ra Rq Rz (Ry (JIS) equiv. Rz) Rz (JIS) Rmax Rp Rp (ASME) Rpm Rsk (ASME) Rpk Rk Rvk Mr1 Mr2 A1 A2 (24 parametres de rugosite avec limites de tolerance) Vo Rt R3z RPc Rmr (tp (JIS ASME) correspond. Rmr) RSm R Ar Rx MarSurf M 300 plus de 35 parametres de rugosite MarSurf M 300 C plus de 35 parametres de rugosite Palpeur Palpeur a patin inductif 2 m pointe de palpage force de mesure env. 07 mN palpeurs serie PHT (systeme de palpage a patin) PHT 6-350 Unite d'avance RD 18 (unite d'avance standard) RD 18 C Long. d'exploration Lt selon ISO JIS 175 mm 56 mm 175 mm selon MOTIF 1 mm 2 mm 4 mm 8 mm 12 mm 16 mm 175 56 175 mm avec unite d'avance RD 18 175 56 175 mm Resolution profil 8 nm 16 nm 32 nm (commutation automatique) 8 nm 16 nm 32 nm (commutation automatique) 8 nm 16 nm 32 nm Langues 14 langues dont 3 asiatiques 15 langues dont 3 asiatiques 15 langues dont 3 asiatiques Dimensions (L x l x H) 140 mm x 50 mm x 70 mm env. 190 mm x 170 mm x 75 mm env 190 mm x 170 mm x 75 mm Poids 400 g 13 kg 13 kg Alimentation Primaire: 90 V a 264 V Secondaire: 9 V Primaire: 90 V a 264 V Secondaire: 9 V Primaire: 90 V a 264 V Secondaire: 9 V I MarSurf. Apercu des caracteristiques MarSurf M 400 Parametres Palpeur Unite d'avance Long. d'exploration Etendue de mesure Resolution (Z) Force de mesure (en Z) Dimensions (L x l x H) Poids Alimentation MarSurf M 400 Parametres de rugosite d'ondulation parametres P Systeme de palpage BFW-250 SD 26 056 mm 175 mm 56 mm 175 mm automatique introduction libre selon MOTIF: 1 mm 4 mm 8 mm 12 mm 16 mm 250 m (500 m avec long. double du bras de palpage) etendue de mesure 250 m 8 nm 25 m 08 nm 07 mN M 400: env. 190 x 170 x 75 mm; SD 26: 163 mm x 72 mm x 74 mm 19 kg Primaire: 90 V a 264 V secondaire: 9 V
