367 Каталог MAHR 2011 Измерительный инструмент и приборы для линейно-угловых измерений Стр.15-19

Каталог MAHR 2011 Измерительный инструмент и приборы Стр. 15-19 0367 FRA Lab2u

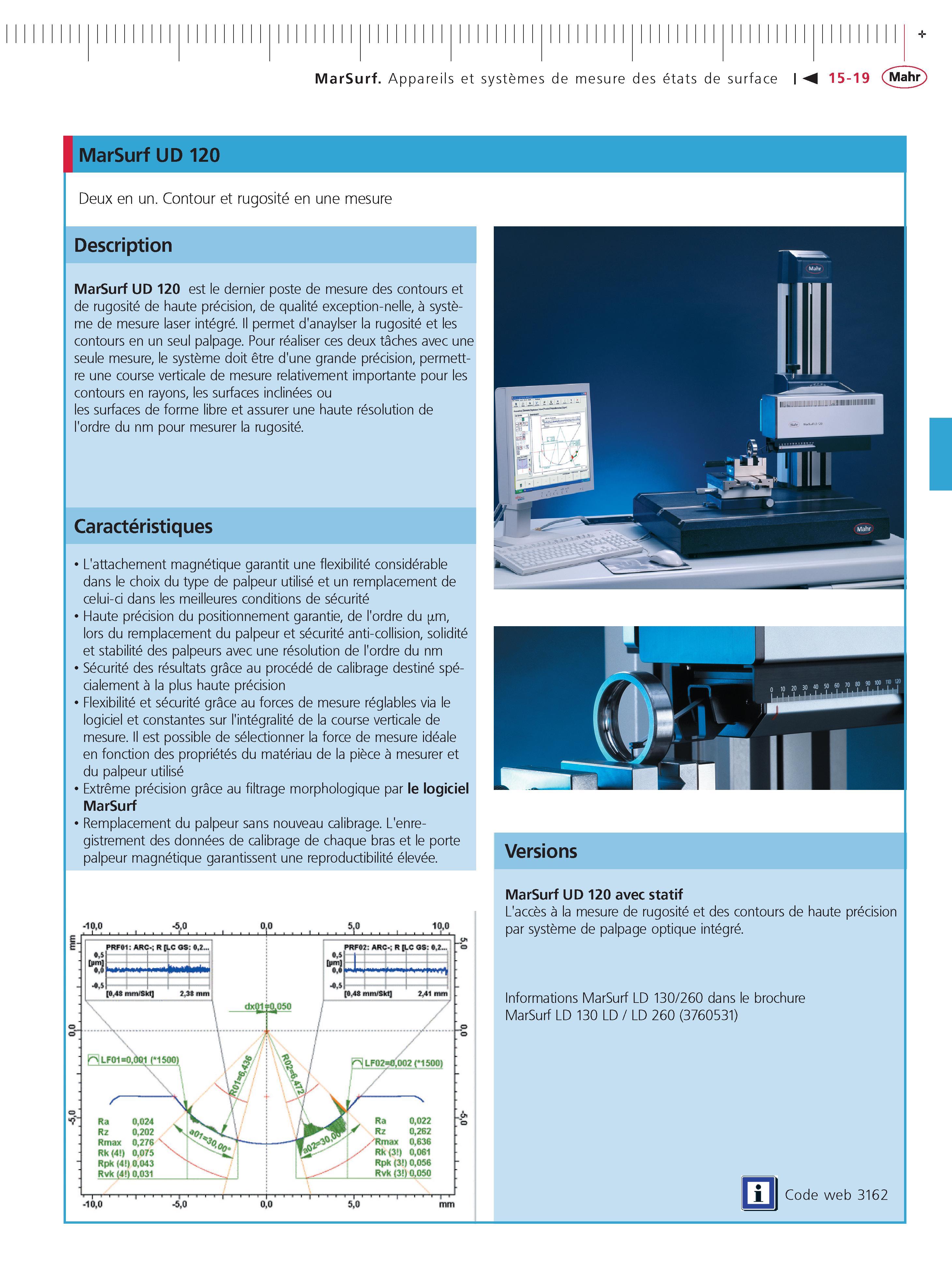

MarSurf. Appareils et systemes de mesure des etats de surface MarSurf UD 120 Deux en un. Contour et rugosite en une mesure Description MarSurf UD 120 est le dernier poste de mesure des contours et de rugosite de haute precision de qualite exception-nelle a systeme de mesure laser integre. Il permet d'anaylser la rugosite et les contours en un seul palpage. Pour realiser ces deux taches avec une seule mesure le systeme doit etre d'une grande precision permettre une course verticale de mesure relativement importante pour les contours en rayons les surfaces inclinees ou les surfaces de forme libre et assurer une haute resolution de l'ordre du nm pour mesurer la rugosite. Caracteristiques L'attachement magnetique garantit une flexibilite considerable dans le choix du type de palpeur utilise et un remplacement de celui-ci dans les meilleures conditions de securite Haute precision du positionnement garantie de l'ordre du xm lors du remplacement du palpeur et securite anti-collision solidite et stabilite des palpeurs avec une resolution de l'ordre du nm Securite des resultats grace au procede de calibrage destine specialement a la plus haute precision Flexibilite et securite grace au forces de mesure reglables via le logiciel et constantes sur l'integralite de la course verticale de mesure. Il est possible de selectionner la force de mesure ideale en fonction des proprietes du materiau de la piece a mesurer et du palpeur utilise Extreme precision grace au filtrage morphologique par le logiciel MarSurf Remplacement du palpeur sans nouveau calibrage. L'enre gistrement des donnees de calibrage de chaque bras et le porte palpeur magnetique garantissent une reproductibilite elevee.
