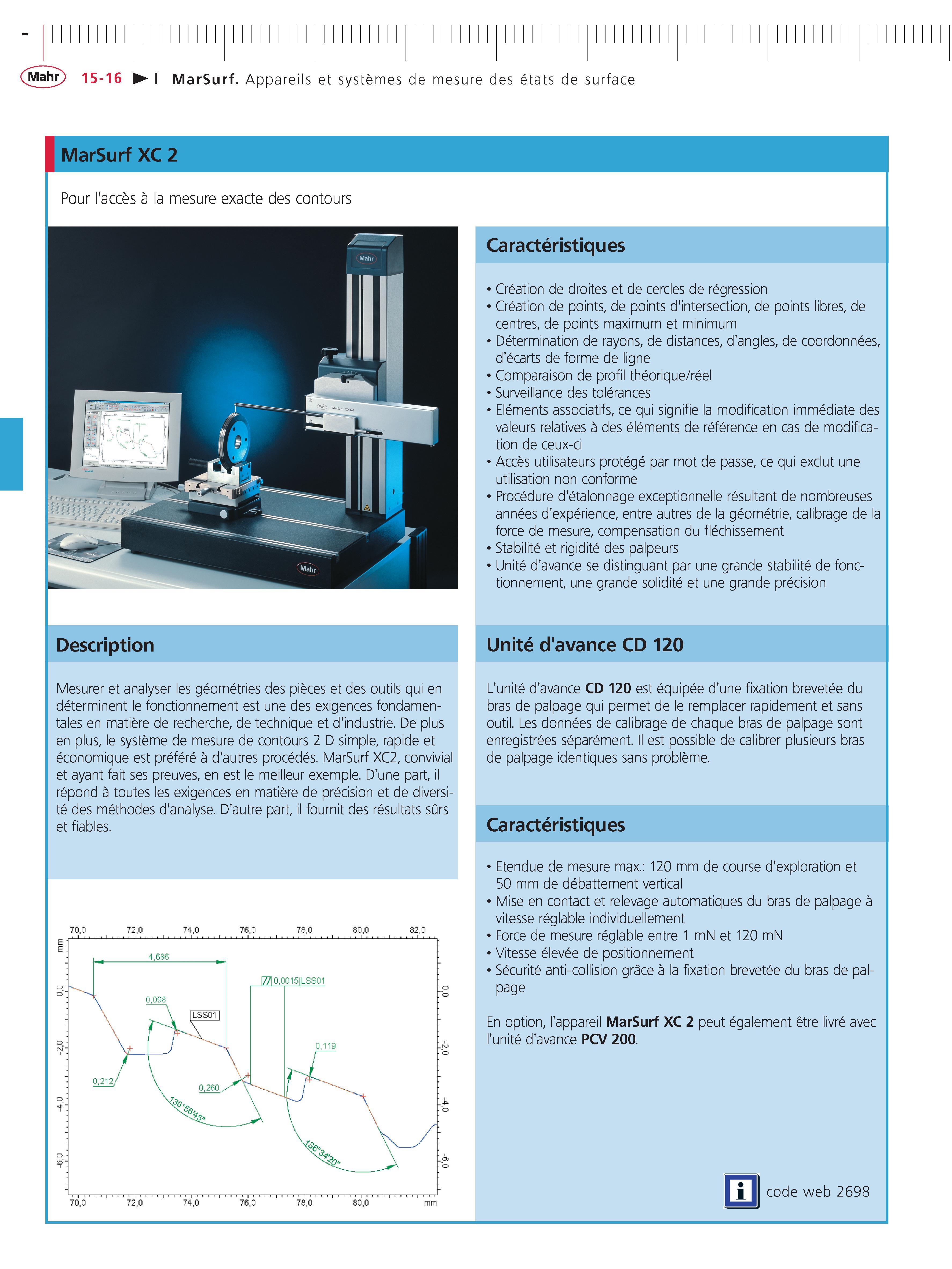

MarSurf. Appareils et systemes de mesure des etats de surface MarSurf XC 2 Pour l'acces a la mesure exacte des contours Description Mesurer et analyser les geometries des pieces et des outils qui en determinent le fonctionnement est une des exigences fondamentales en matiere de recherche de technique et d'industrie. De plus en plus le systeme de mesure de contours 2 D simple rapide et economique est prefere a d'autres procedes. MarSurf XC2 convivial et ayant fait ses preuves en est le meilleur exemple. D'une part il repond a toutes les exigences en matiere de precision et de diversite des methodes d'analyse. D'autre part il fournit des resultats surs et fiables. Caracteristiques Creation de droites et de cercles de regression Creation de points de points d'intersection de points libres de centres de points maximum et minimum Determination de rayons de distances d'angles de coordonnees d'ecarts de forme de ligne Comparaison de profil theorique reel Surveillance des tolerances Elements associatifs ce qui signifie la modification immediate des valeurs relatives a des elements de reference en cas de modification de ceux-ci Acces utilisateurs protege par mot de passe ce qui exclut une utilisation non conforme Procedure d'etalonnage exceptionnelle resultant de nombreuses annees d'experience entre autres de la geometrie calibrage de la force de mesure compensation du flechissement Stabilite et rigidite des palpeurs Unite d'avance se distinguant par une grande stabilite de fonctionnement une grande solidite et une grande precision Unite davance CD 120 L'unite d'avance CD 120 est equipee d'une fixation brevetee du bras de palpage qui permet de le remplacer rapidement et sans outil. Les donnees de calibrage de chaque bras de palpage sont enregistrees separement. Il est possible de calibrer plusieurs bras de palpage identiques sans probleme. Caracteristiques Etendue de mesure max.: 120 mm de course d'exploration et 50 mm de debattement vertical Mise en contact et relevage automatiques du bras de palpage a vitesse reglable individuellement Force de mesure reglable entre 1 mN et 120 mN Vitesse elevee de positionnement Securite anti-collision grace a la fixation brevetee du bras de palpage En option l'appareil MarSurf XC 2 peut egalement etre livre avec l'unite d'avance PCV 200. code web 2698
