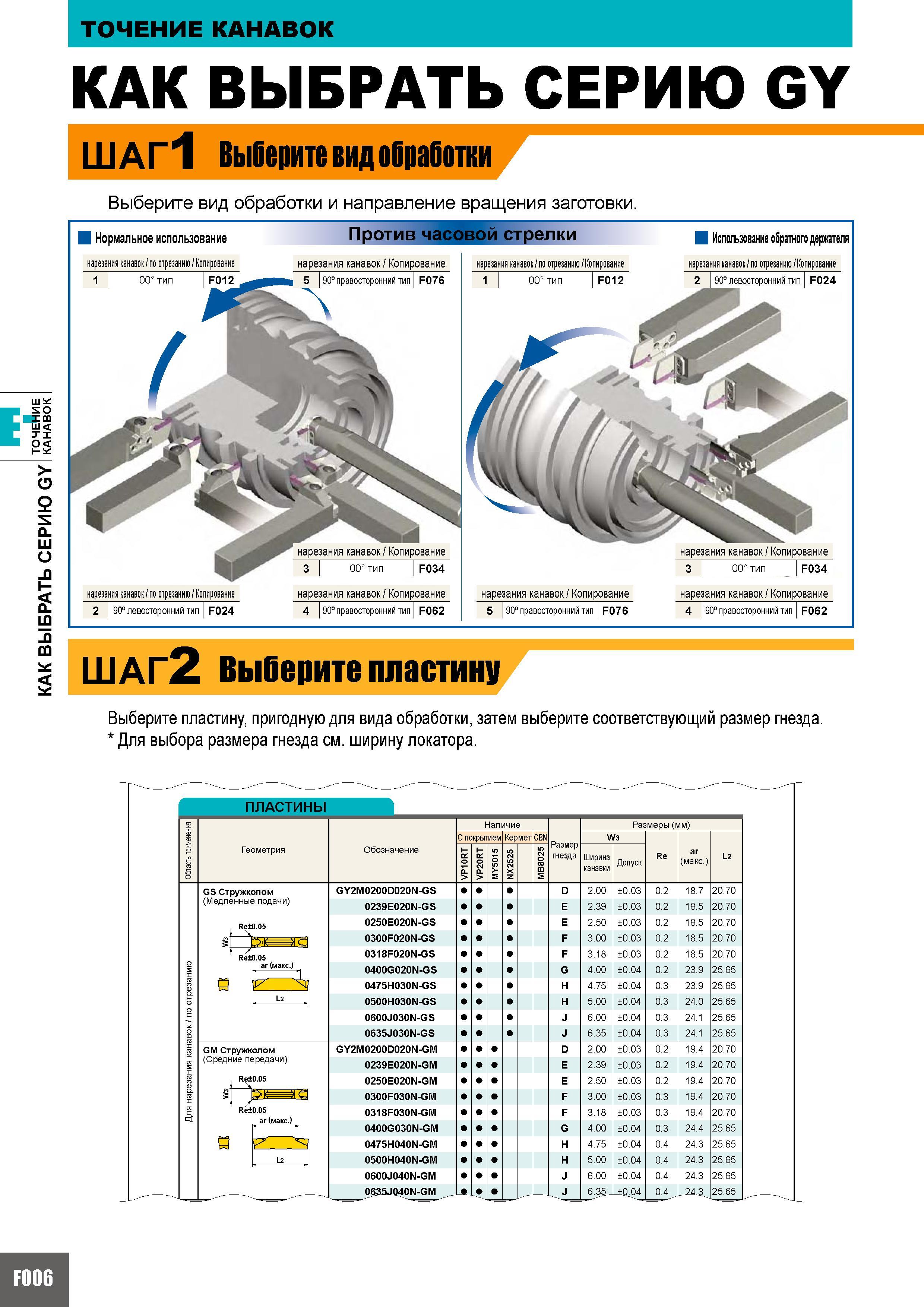

Как правильно выбирать токарный инструмент Mitsubishi серии GY для точения канавок Выберите вид обработки и направление вращения заготовки. Нормальное использование нарезания канавок по отрезанию Копирование 1 00 тип F012 so XCQ - .Q 2 .Q нарезания канавок по отрезанию Копирование 2 90 левосторонний тип F024 Против часовой стрелки нарезания канавок Копирование 5 90 правосторонний тип F076 нарезания канавок Копирование 3 00 тип F034 нарезания канавок Копирование 4 90 правосторонний тип F062 нарезания канавок по отрезанию Копирование 1 00 тип F012 Использование обратного держателя нарезания канавок по отрезанию Копирование 2 90 левосторонний тип F024 нарезания канавок Копирование 5 190 правосторонний тип F076 нарезания канавок Копирование 3 00 тип F034 нарезания канавок Копирование 4 190 правосторонний тип F062 ШАГ2 Выберите пластину Выберите пластину пригодную для вида обработки затем выберите соответствующий размер гнезда. Для выбора размера гнезда см. ширину локатора. ПЛАСТИНЫ Геометрия GS Стружколом (Медленные подачи) ЕЯ Re0.05 ar (макс.) GM Стружколом (Средние передачи) Re0.05 ar (макс.) Обозначение Наличие Размер гнезда Размеры (мм) С покрытием Кермет CBN W3 Re ar (макс.) L2 о CL VP20RT о 2 2 X Z 2 о M Ширина канавки Допуск GY2M0200D020N-GS D 2.00 0.03 0.2 18.7 20.70 0239E020N-GS E 2.39 0.03 0.2 18.5 20.70 0250E020N-GS E 2.50 0.03 0.2 18.5 20.70 0300F020N-GS F 3.00 0.03 0.2 18.5 20.70 0318F020N-GS F 3.18 0.03 0.2 18.5 20.70 0400G020N-GS G 4.00 0.04 0.2 23.9 25.65 0475H030N-GS H 4.75 0.04 0.3 23.9 25.65 0500H030N-GS H 5.00 0.04 0.3 24.0 25.65 0600J030N-GS J 6.00 0.04 0.3 24.1 25.65 0635J030N-GS J 6.35 0.04 0.3 24.1 25.65 GY2M0200D020N-GM D 2.00 0.03 0.2 19.4 20.70 0239E020N-GM E 2.39 0.03 0.2 19.4 20.70 0250E020N-GM E 2.50 0.03 0.2 19.4 20.70 0300F030N-GM F 3.00 0.03 0.3 19.4 20.70 0318F030N-GM F 3.18 0.03 0.3 19.4 20.70 0400G030N-GM G 4.00 0.04 0.3 24.4 25.65 0475H040N-GM H 4.75 0.04 0.4 24.3 25.65 0500H040N-GM H 5.00 0.04 0.4 24.3 25.65 0600J040N-GM J 6.00 0.04 0.4 24.3 25.65 0635J040N-GM J 6.35 0.04 0.4 24.3 25.65 00 ТОЧЕНИЕ КАНАВОК КАК ВЫБРАТЬ СЕРИЮ GY Е ШАГ1 Выберите вид обработки
