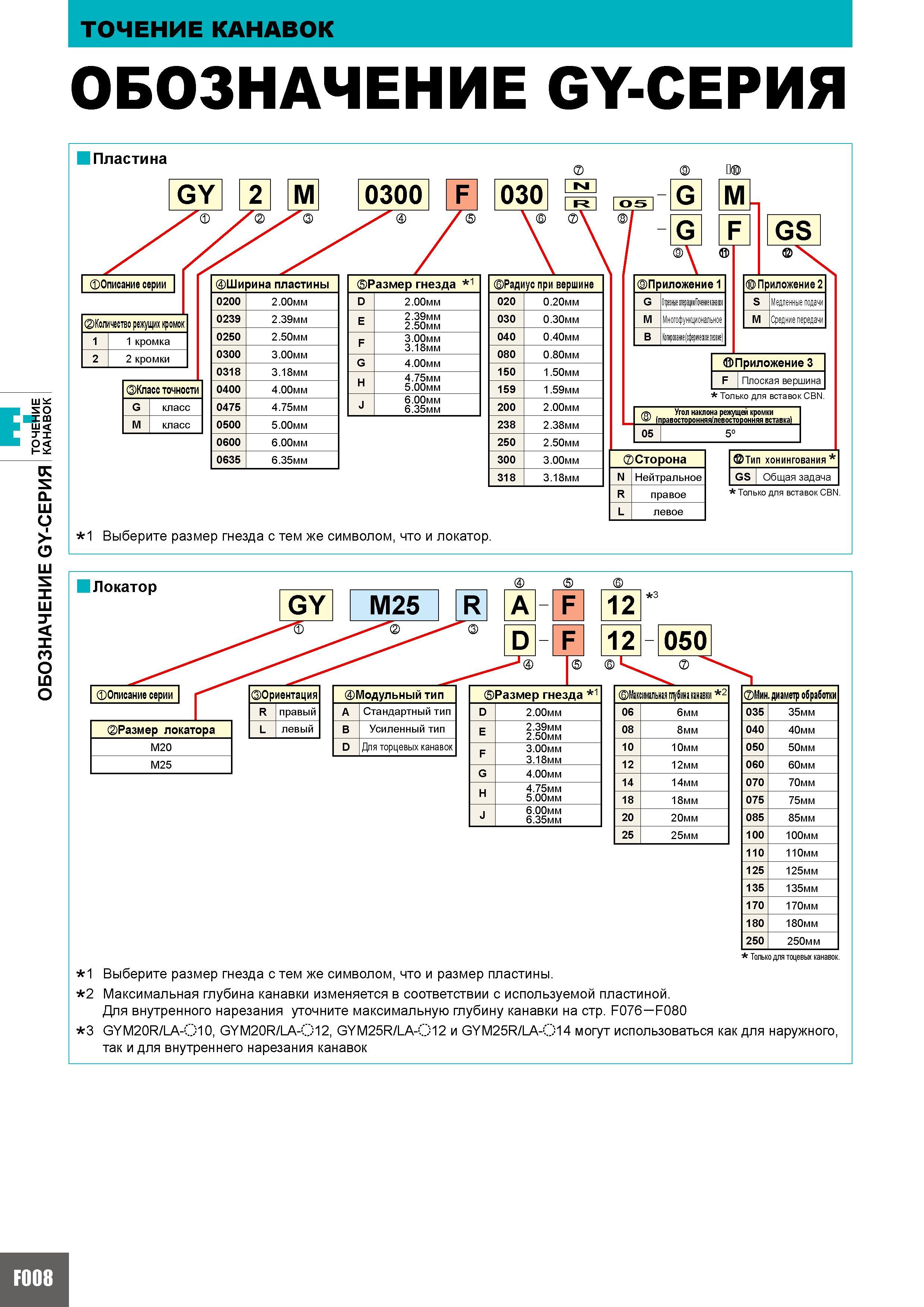

ТОЧЕНИЕ КАНАВОК ОБОЗНАЧЕНИЕ GY-СЕРИЯ Пластина GY 2 M Описание серии Количество режущих кромок 1 1 кромка 2 2 кромки Класс точности G класс M класс 0300 F 030 Ши рина пластины 0200 2.00мм 0239 2.39мм 0250 2.50мм 0300 3.00мм 0318 3.18мм 0400 4.00мм 0475 4.75мм 0500 5.00мм 0600 6.00мм 0635 6.35мм ЬРазмер гнезда 1 D 2.00мм E 2.39мм 2.50мм F 3.00мм 3.18мм G 4.00мм H 4.75мм 5.00мм J 6.00мм 6.35мм Радиус при вершине 020 030 040 080 150 159 200 238 250 0.20мм 0.30мм 0.40мм 0.80мм 1.50мм 1.59мм 2.00мм 2.38мм 2.50мм 05 G M G F 300 3.00мм Сторона 318 3.18мм N Нейтральное R правое L левое X .Приложение 1 G Отрезные олерар Точме канавок M Многофункциональное B (ириМрмиш) GS Приложение 2 S Медленные подачи M Средние передачи Приложение 3 F Плоская вершина Только для вставок CBN. Угол наклона режущей кромки (правосторонняя левосторонняя вставка) 05 5 Тип хонингования GS Общая задача Только для вставок CBN. 1 Выберите размер гнезда с тем же символом что и локатор. Локатор b Ориентация R правый L левый Модульный тип A Стандартный тип B Усиленный тип D Для торцевых канавок A - F 12 D F b 12 050 ЬРазмер гнезда 1 D 2.00мм E 2.39мм 2.50мм F 3.00мм 3.18мм G 4.00мм H 4.75мм 5.00мм J 6.00мм 6.35мм Максимальная глубина канавки 2 06 6мм 08 8мм 10 10мм 12 12мм 14 14мм 18 18мм 20 20мм 25 25мм 1 2 3 Мин. диаметр обработки 035 35мм 040 40мм 050 50мм 060 60мм 070 70мм 075 75мм 085 85мм 100 100мм 110 110мм 125 125мм 135 135мм 170 170мм 180 180мм 250 250мм Только для тоцевых канавок. Выберите размер гнезда с тем же символом что и размер пластины. Максимальная глубина канавки изменяется в соответствии с используемой пластиной. Для внутренного нарезания уточните максимальную глубину канавки на стр. F076 F080 GYM2 R LA-01 GYM R LA-Q GYM25R LA-Q12 и GYM25R LA-Q14 могут использоваться как для наружного так и для внутреннего нарезания канавок
