315 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F003

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F003 0315 Lab2u

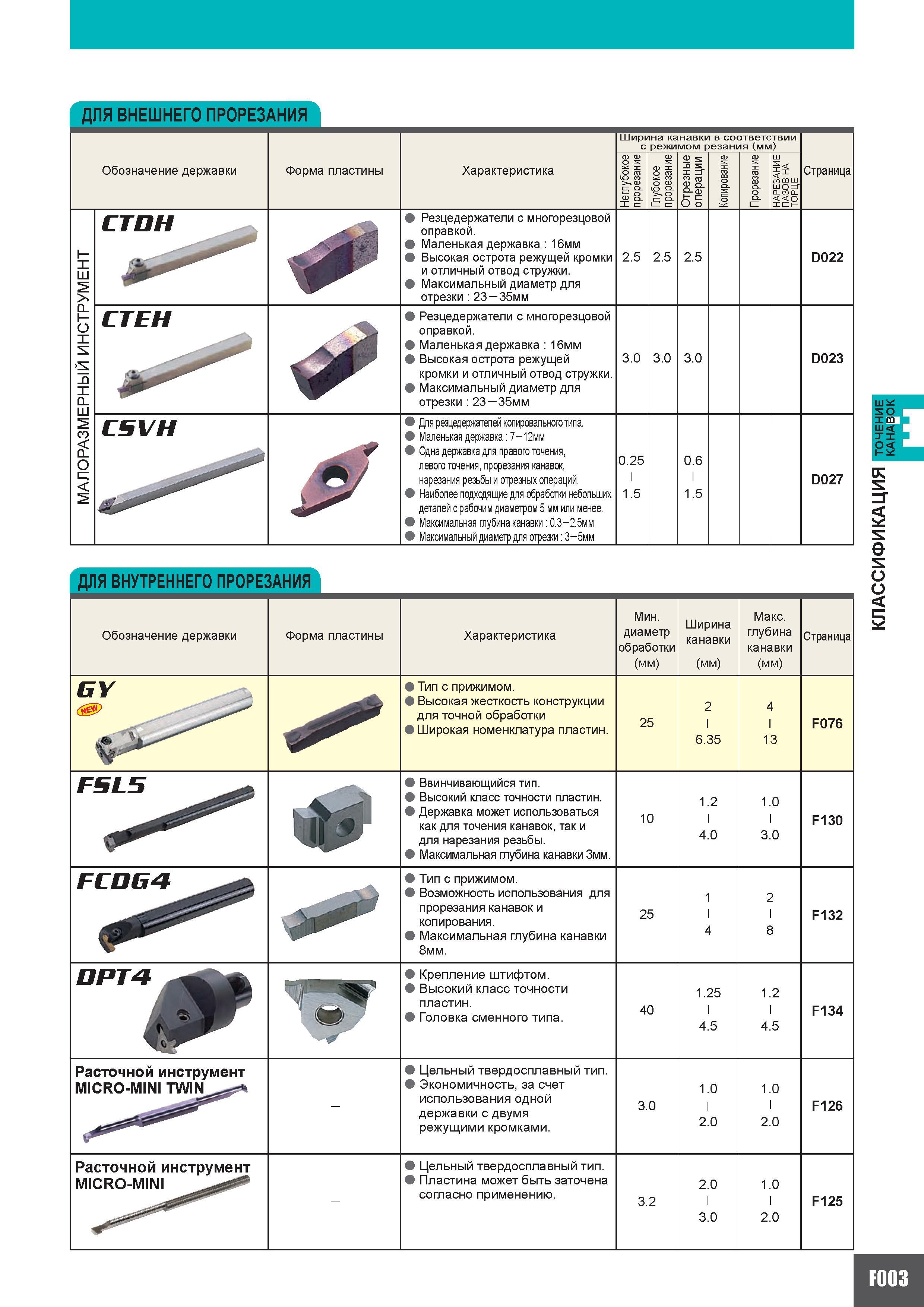

ДЛЯ ВНЕШНЕГО ПРОРЕЗАНИЯ Ширина канавки в соответствии с режимом резания (мм) Обозначение державки Форма пластины Характеристика Неглубокое прорезание Глубокое прорезание Отрезные операции Копирование Прорезание НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ Страница МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ СТОН Резцедержатели с многорезцовой оправкой. Маленькая державка 16мм Высокая острота режущей кромки и отличный отвод стружки. Максимальный диаметр для отрезки 23 35мм 2.5 2.5 2.5 D022 СТЕН Резцедержатели с многорезцовой оправкой. Маленькая державка 16мм Высокая острота режущей кромки и отличный отвод стружки. Максимальный диаметр для отрезки 23 35мм 3.0 3.0 3.0 D023 CSVH 0 Для резцедержателей копировального типа. Маленькая державка 7 12мм Одна державка для правого точения левого точения прорезания канавок нарезания резьбы и отрезных операций. Наиболее подходящие для обработки небольших деталей с рабочим диаметром 5 мм или менее. Максимальная глубина канавки 0.3 2.5мм Максимальный диаметр для отрезки 3 5мм 0.25 i 1.5 0.6 1.5 D027 ДЛЯ ВНУТРЕННЕГО ПРОРЕЗАНИЯ Обозначение державки Форма пластины Характеристика Мин. диаметр обработки (мм) Ширина канавки (мм) Макс. глубина канавки (мм) Страница GY Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. 25 2 6.35 4 13 F076 Ввинчивающийся тип. Высокий класс точности пластин. Державка может использоваться как для точения канавок так и для нарезания резьбы. Максимальная глубина канавки 3мм. 10 1.2 4.0 1.0 3.0 F130 FCDG4 Тип с прижимом. Возможность использования для прорезания канавок и копирования. Максимальная глубина канавки 8мм. 25 1 4 2 8 F132 у Крепление штифтом. Высокий класс точности пластин. Головка сменного типа. 40 1.25 4.5 1.2 4.5 F134 Расточной инструмент MICRO-MINI TWIN - Цельный твердосплавный тип. Экономичность за счет использования одной державки с двумя режущими кромками. 3.0 1.0 2.0 1.0 2.0 F126 Расточной инструмент MICRO-MINI Цельный твердосплавный тип. Пластина может быть заточена согласно применению. 3.2 2.0 3.0 1.0 2.0 F125 F003 КЛАССИФИКАЦИЯ точение КАНАВОК
