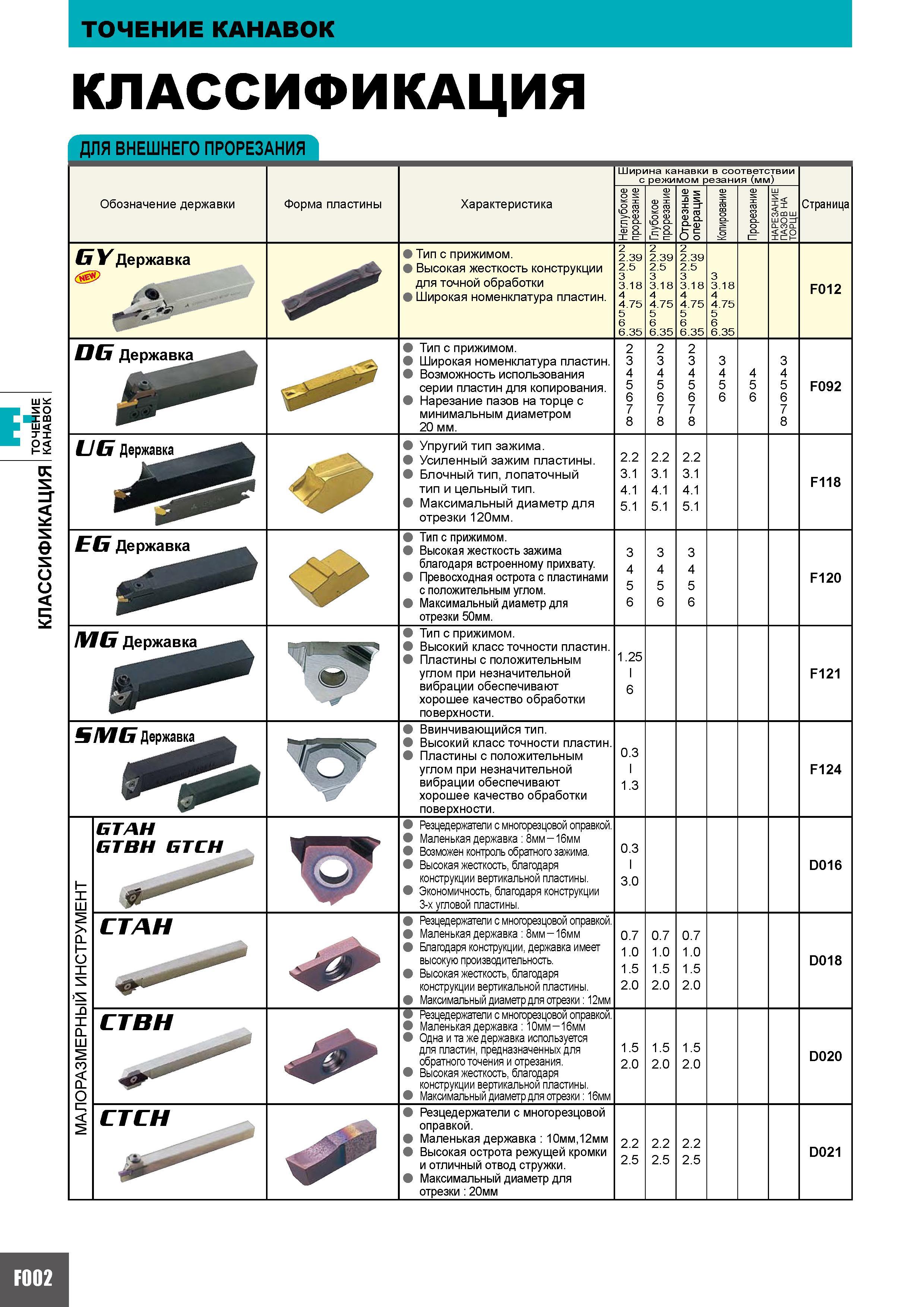

КЛАССИФИКАЦИЯ КАНАВОК ТОЧЕНИЕ КАНАВОК КЛАССИФИКАЦИЯ ДЛЯ ВНЕШНЕГО ПРОРЕЗАНИЯ Обозначение державки Форма пластины Характеристика Ширина канавки в соответствии с режимом резания (мм) Страница Неглубокое прорезание Глубокое прорезание Отрезные операции D CD О S О (D ТО О 1 НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ GY Державка V Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. 2 2.39 2.5 3 3.18 4 4.75 5 6 6.35 2 2.39 2.5 3 3.18 4 4.75 5 6 6.35 2 2.39 2.5 3 3.18 4 4.75 5 6 6.35 3 3.18 4 4.75 5 6 6.35 F012 OG Державка S 00 Тип с прижимом. Широкая номенклатура пластин. Возможность использования серии пластин для копирования. Нарезание пазов на торце с минимальным диаметром 20 мм. 2 3 4 5 6 7 8 2 3 4 5 6 7 8 2 3 4 5 6 7 8 3 4 5 6 4 5 6 3 4 5 6 7 8 F092 U G Упругий тип зажима. Усиленный зажим пластины. Блочный тип лопаточный тип и цельный тип. Максимальный диаметр для отрезки 120мм. 2.2 3.1 4.1 5.1 2.2 3.1 4.1 5.1 2.2 3.1 4.1 5.1 F118 EG Тип с прижимом. Высокая жесткость зажима благодаря встроенному прихвату. Превосходная острота с пластинами с положительным углом. Максимальный диаметр для отрезки 50мм. 3 4 5 6 3 4 5 6 3 4 5 6 F120 If G Тип с прижимом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. 1.25 1 6 F121 5MG Державка Ввинчивающийся тип. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. 0.3 1 1.3 F124 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ БТАН БТВН БТСН Резцедержатели с многорезцовой оправкой. Маленькая державка 8мм- 16мм Возможен контроль обратного зажима. Высокая жесткость благодаря конструкции вертикальной пластины. Экономичность благодаря конструкции 3-х угловой пластины. 0.3 1 3.0 D016 стлн Резцедержатели с многорезцовой оправкой. Маленькая державка 8мм- 16мм Благодаря конструкции державка имеет высокую производительность. Высокая жесткость благодаря конструкции вертикальной пластины. Максимальный диаметр для отрезки 12мм 0.7 1.0 1.5 2.0 0.7 1.0 1.5 2.0 0.7 1.0 1.5 2.0 D018 ствн Резцедержатели с многорезцовой оправкой. Маленькая державка 10мм- 16мм Одна и та же державка используется для пластин предназначенных для обратного точения и отрезания. Высокая жесткость благодаря конструкции вертикальной пластины. Максимальный диаметр для отрезки 16мм 1.5 2.0 1.5 2.0 1.5 2.0 D020 СТЕН Резцедержатели с многорезцовой оправкой. Маленькая державка 10мм12мм Высокая острота режущей кромки и отличный отвод стружки. Максимальный диаметр для отрезки 20мм 2.2 2.5 2.2 2.5 2.2 2.5 D021 F002
