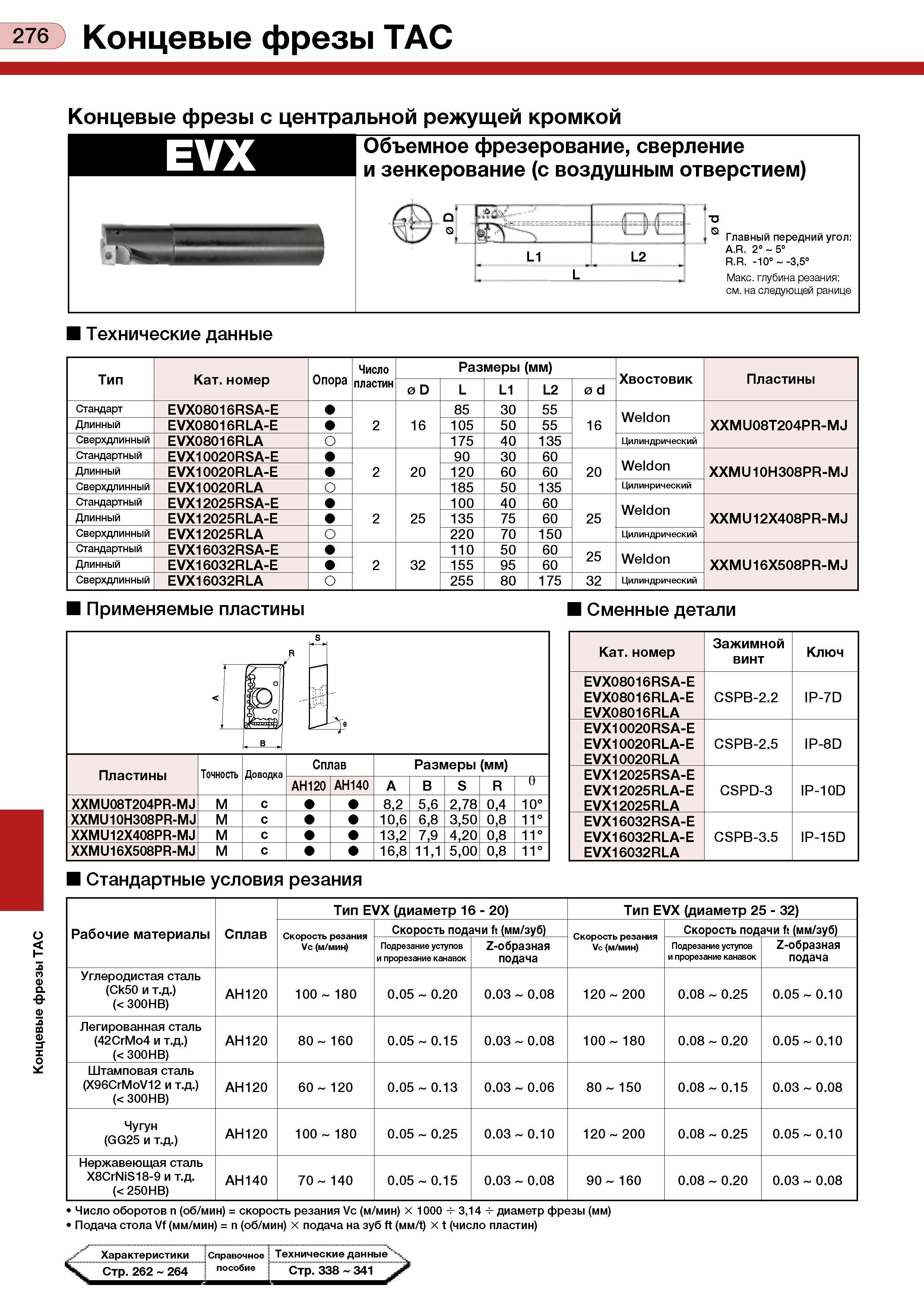

Концевые фрезы ТАС 276 Концевые фрезы ТАС Концевые фрезы с центральной режущей кромкой Объемное фрезерование, сверление и зенкерование (с воздушным отверстием) а s . ' п L1 L2 .. L Главный передний угол: A.R. 2° 5° R.R. -10° -3,5° Макс. глубина резания: см. на следующей ранице Технические данные Тип Кат. номер Опора Число пластин Размерыi мм) Хвостовик Пластины 0 D L L1 L2 0 d Стандарт EVX08016RSA-E 2 16 85 30 55 16 Weldon XXMU08T204PR-MJ Длинный EVX08016RLA-E 105 50 55 Сверхдлинный EVX08016RLA 175 40 135 Цилиндрический Стандартный EVX10020RSA-E 2 20 90 30 60 20 Weldon XXMU10H308PR-MJ Длинный EVX10020RLA-E 120 60 60 Сверхдлинный EVX10020RLA 185 50 135 Цилинрический Стандартный EVX12025RSA-E 2 25 100 40 60 25 Weldon XXMU12X408PR-MJ Длинный EVX12025RLA-E 135 75 60 Сверхдлинный EVX12025RLA 220 70 150 Цилиндрический Стандартный EVX16032RSA-E 2 32 110 50 60 25 Weldon XXMU16X508PR-MJ Длинный EVX16032RLA-E 155 95 60 Сверхдлинный EVX16032RLA О 255 80 175 32 Цилиндрический Применяемые пластины Сменные детали Кат. номер Зажимной винт Ключ EVX08016RSA-E EVX08016RLA-E EVX08016RLA CSPB-2.2 IP-7D EVX10020RSA-E EVX10020RLA-E EVX10020RLA CSPB-2.5 IP-8D EVX12025RSA-E EVX12025RLA-E EVX12025RLA CSPD-3 IP-10D EVX16032RSA-E EVX16032RLA-E EVX16032RLA CSPB-3.5 IP-15D Стандартные условия резания Рабочие материалы Сплав Тип EVX (диаметр 16- 20) Тип EVX (диаметр 25 - 32) Скорость резания Vc (м/мин) Скорость подачи ft (мм/зуб) Скорость резания Vc (м/мин) Скорость подачи ft (мм/зуб) Подрезание уступов и прорезание канавок Z-образная подача Подрезание уступов и прорезание канавок Z-образная подача Углеродистая сталь (Ск50 и т.д.) (< 300НВ) АН120 100 180 0.05 0.20 0.03 0.08 120-200 0.08 0.25 0.05-0.10 Легированная сталь (42СгМо4 и т.д.) (< 300НВ) АН120 80 160 0.05 0.15 0.03 0.08 100 180 0.08 0.20 0.05-0.10 Штамповая сталь (X96CrMoV12 и т.д.) (< 300НВ) АН120 60 120 0.05 0.13 0.03 0.06 80 150 0.08-0.15 0.03 0.08 Чугун (GG25 и т.д.) АН120 100 180 0.05 0.25 0.03-0.10 120-200 0.08 0.25 0.05-0.10 Нержавеющая сталь X8CrNiS18-9 и т.д. (< 250НВ) АН140 70 140 0.05 0.15 0.03 0.08 90 160 0.08 0.20 0.03 0.08 Число оборотов п (об/мин) = скорость резания Vc (м/мин) х 1000 3,14 диаметр фрезы (мм) Подача стола Vf (мм/мин) = п (об/мин) х подача на зуб ft (мм/t) х t (число пластин) ч Характеристики Стр. 262 264 Справочной Техническиеданные пособие Г Стр. 338 341
