278 Каталог TUNGALOY 2008 Режущий инструмент для металлорежущих станков Стр.274

Каталог TUNGALOY 2008 Режущий инструмент Стр. 274 0278 Lab2u

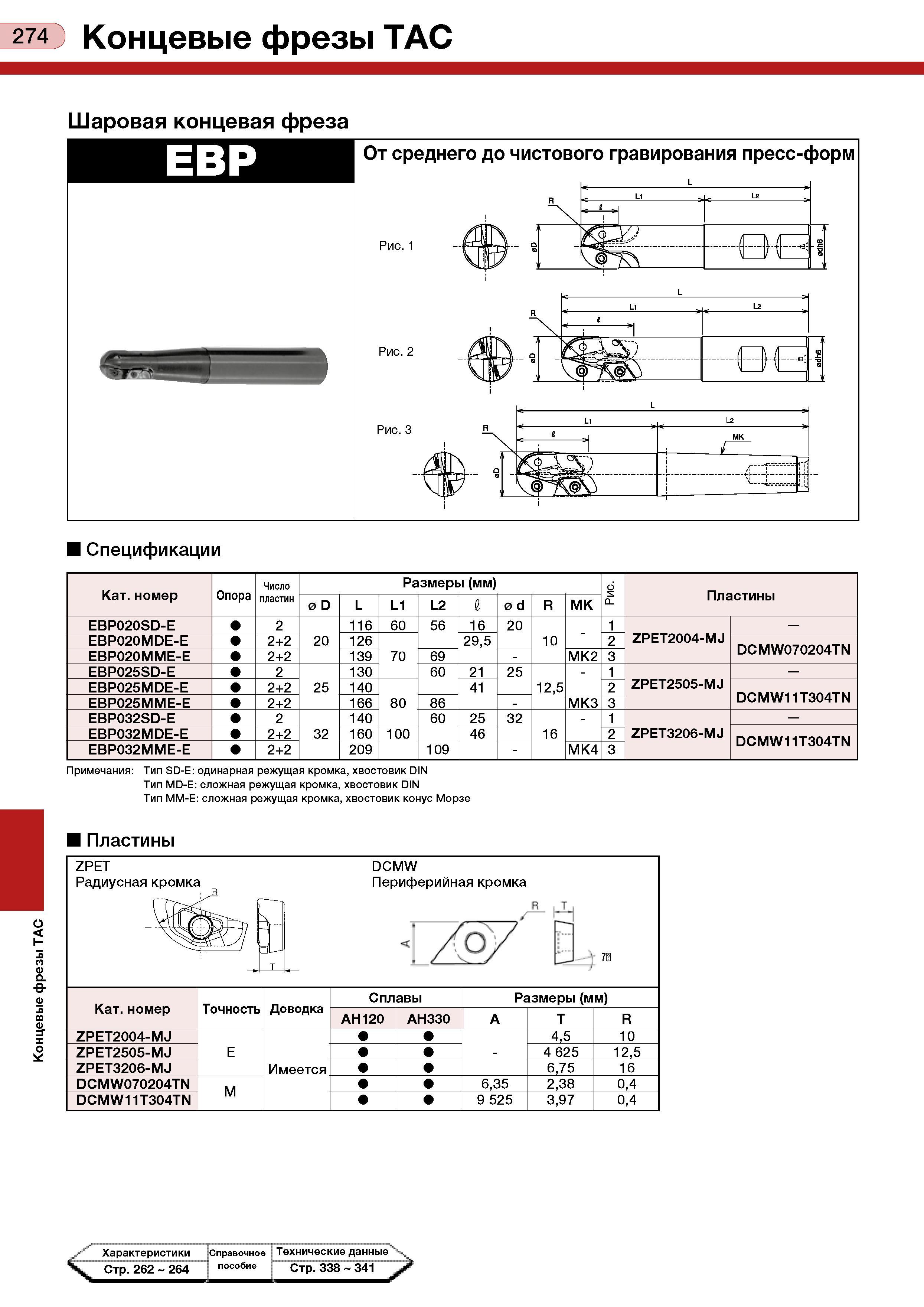

Концевые фрезы ТАС 274 Концевые фрезы ТАС Шаровая концевая фреза От среднего до чистового гравирования пресс-форм Спецификации Кат. номер Опора Число пластин Размеры (мм) о s CL Пластины 0 D L L1 L2 й 0 d R мк EBP020SD-E 2 20 116 60 56 16 20 10 - 1 ZPET2004-MJ EBP020MDE-E 2+2 126 70 29,5 2 DCMW070204TN ЕВР020ММЕ-Е 2+2 139 69 - МК2 3 EBP025SD-E 2 25 130 60 21 25 12,5 - 1 2 ZPET2505-MJ EBP025MDE-E 2+2 140 80 41 DCMW11T304TN ЕВР025ММЕ-Е 2+2 166 86 - мкз 3 EBP032SD-E 2 32 140 60 25 32 16 - 1 2 ZPET3206-MJ EBP032MDE-E 2+2 160 100 46 DCMW11T304TN ЕВР032ММЕ-Е 2+2 209 109 - МК4 3 Примечания: Тип SD-E: одинарная режущая кромка, хвостовик DIN Тип MD-E: сложная режущая кромка, хвостовик DIN Тип ММ-Е: сложная режущая кромка, хвостовик конус Морзе Пластины ZPET Радиусная кромка DCMW Периферийная кромка <о 7И Кат. номер Точность Доводка Сплавы Размеры (мм) АН120 АНЗЗО А Т R ZPET2004-MJ Е Имеется - 4,5 10 ZPET2505-MJ 4 625 12,5 ZPET3206-MJ 6,75 16 DCMW070204TN М 6,35 2,38 0,4 DCMW11T304TN 9 525 3,97 0,4 <4 Характеристики Стр. 262 264 Справочное ; Техническиеданные Стр. 338 341
