281 Каталог TUNGALOY 2008 Режущий инструмент для металлорежущих станков Стр.277

Каталог TUNGALOY 2008 Режущий инструмент Стр. 277 0281 Lab2u

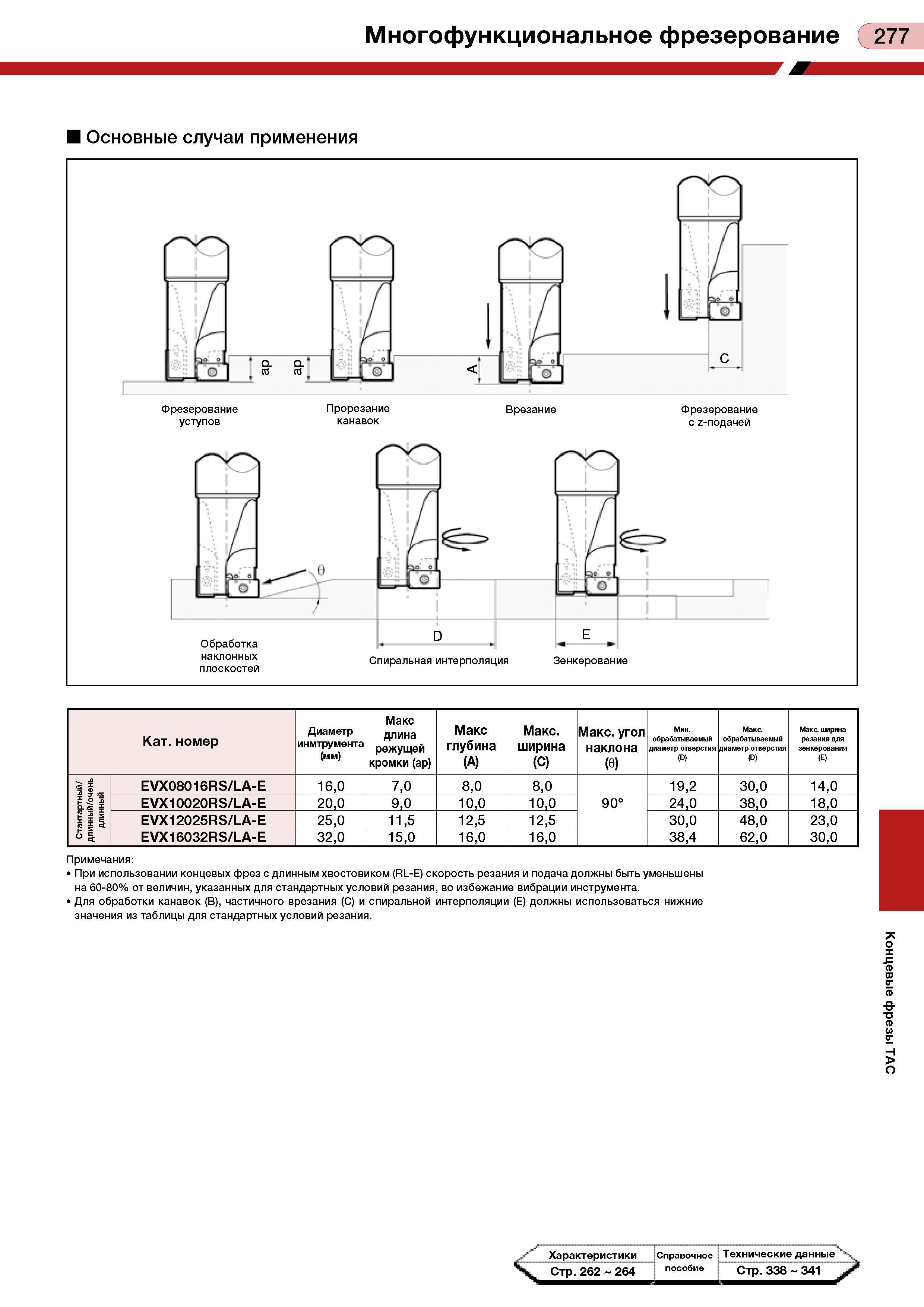

Многофункциональное фрезерование (277 Основные случаи применения Фрезерование уступов Прорезание канавок Врезание Фрезерование с z-подачей Обработка наклонных плоскостей Спиральная интерполяция Зенкерование Кат. номер Диаметр инмтрумента (мм) Макс длина режущей кромки (ар) Макс глубина (А) Макс. ширина (С) Макс. угол наклона (0) Мин. обрабатываемый диаметр отверстия (Щ Макс. обрабатываемый диаметр отверстия и Макс. ширина резания для зенкерования (Е) Стантартный/ длинный/очень длинный EVX08016RS/LA-E 16,0 7,0 8,0 8,0 90° 19,2 30,0 14,0 EVX10020RS/LA-E 20,0 9,0 10,0 10,0 24,0 38,0 18,0 EVX12025RS/LA-E 25,0 11,5 12,5 12,5 30,0 48,0 23,0 EVX16032RS/LA-E 32,0 15,0 16,0 16,0 38,4 62,0 30,0 Примечания: При использовании концевых фрез с длинным хвостовиком (RL-E) скорость резания и подача должны быть уменьшены на 60-80% от величин, указанных для стандартных условий резания, во избежание вибрации инструмента. Для обработки канавок (В), частичного врезания (С) и спиральной интерполяции (Е) должны использоваться нижние значения из таблицы для стандартных условий резания. Характеристики Стр. 262 264 Справочное пособие : Технические данные ...Стр. 338 341 ые Концевые фрезы ТАС
