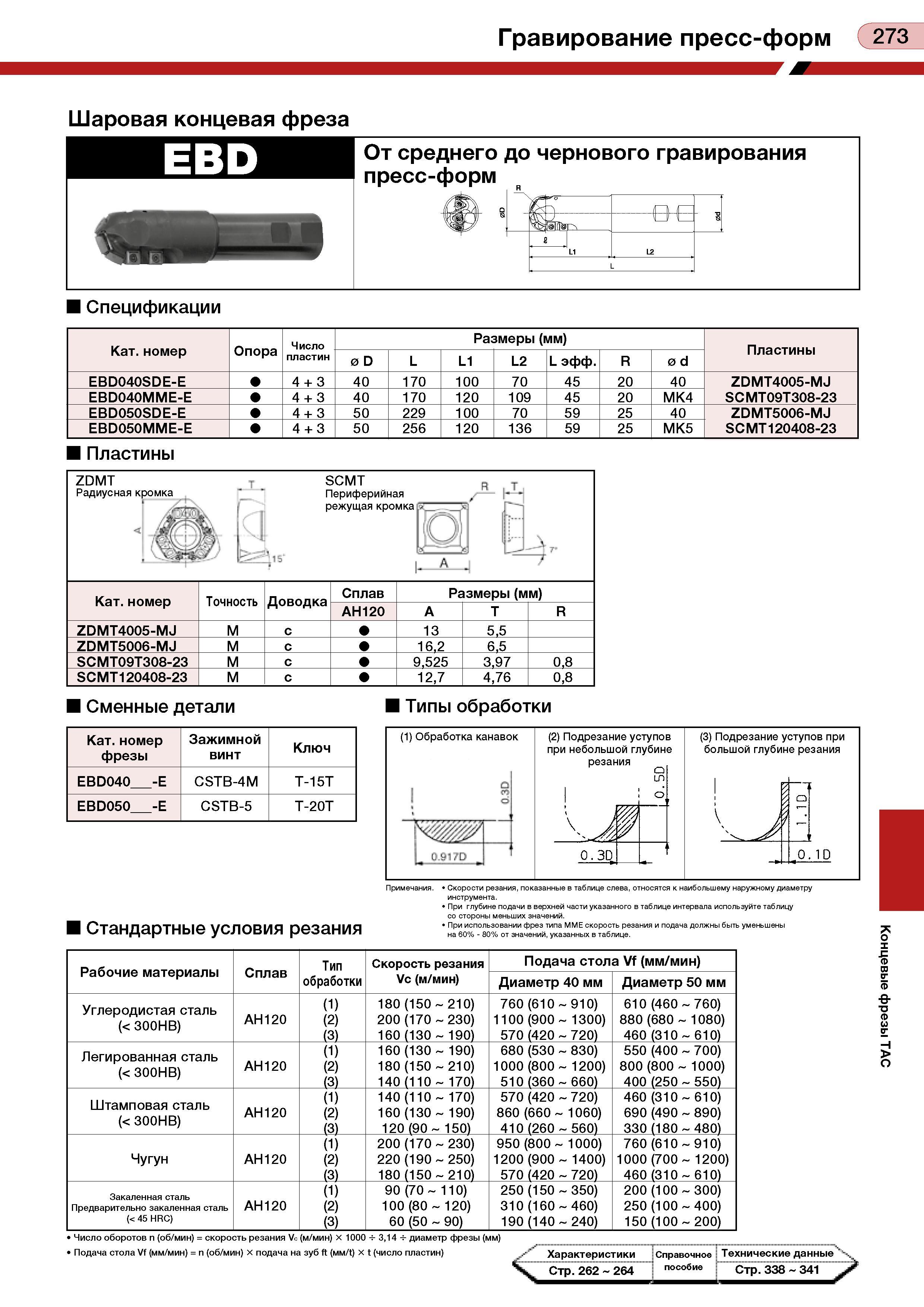

Гравированиепресс-форм (J2J3 Шаровая концевая фреза Спецификации Кат. номер Опора Число пластин Размеры (мм) Пластины 0 D L L1 L2 L эфф. R 0 d EBD040SDE-E 4 + 3 40 170 100 70 45 20 40 ZDMT4005-MJ EBD040MME-E 4 + 3 40 170 120 109 45 20 МК4 SCMT09T308-23 EBD050SDE-E 4 + 3 50 229 100 70 59 25 40 ZDMT5006-MJ EBD050MME-E 4 + 3 50 256 120 136 59 25 МК5 SCMT120408-23 Пластины ZDMT Радиусная кромка SCMT Периферийная режущая кромка .1Ь' Кат. номер Точность Доводка Сплав Размеры (мм) АН120 А Т R ZDMT4005-MJ М с 13 5.5 ZDMT5006-MJ М с 16.2 6.5 SCMT09T308-23 М с 9.525 3.97 0.8 SCMT120408-23 М с 12,7 4,76 0,8 Сменные детали Типы обработки Кат. номер фрезы Зажимной ВИНТ Ключ EBD040 -Е CSTB-4M Т-15Т EBD050 -Е CSTB-5 Т-20Т (1) Обработка канавок (2) Подрезание уступов при небольшой глубине (3) Подрезание уступов при большой глубине резания Стандартные условия резания Скорости резания, показанные в таблице слева, относятся к наибольшему наружному диаметру инструмента. При глубине подачи в верхней части указанного в таблице интервала используйте таблицу со стороны меньших значений. При использовании фрез типа ММЕ скорость резания и подача должны быть уменьшены на 60% - 80% от значений, указанных в таблице. Рабочие материалы Сплав Тип Скорость резания Подача стола Vf (мм/мин) обработки Vc (м/мин) Диаметр 40 мм Диаметр 50 мм Углеродистая сталь (< 300НВ) АН120 (1) (2) (3) 180 (150-210) 200 (170-230) 160 (130 190) 760 (610-910) 1100 (900- 1300) 570 (420 720) 610 (460-760) 880 (680 1080) 460 (310- 610) Легированная сталь (< 300НВ) АН120 (1) (2) (3) 160 (130 190) 180 (150-210) 140 (110 170) 680 (530 830) 1000 (800- 1200) 510 (360- 660) 550 (400 700) 800 (800 1000) 400 (250 550) Штамповая сталь (< 300НВ) АН120 (1) (2) (3) 140 (110 170) 160 (130 190) 120 (90 150) 570 (420 720) 860 (660- 1060) 410 (260 -560) 460 (310- 610) 690 (490 890) 330 (180-480) Чугун АН120 (1) (2) (3) 200 (170-230) 220 (190-250) 180(150-210) 950 (800- 1000) 1200 (900 1400) 570 (420 720) 760 (610-910) 1000 (700- 1200) 460 (310- 610) Закаленная сталь Предварительно закаленная сталь (< 45 HRC) АН120 (1) (2) (3) 90 (70- 110) 100 (80 120) 60 (50 90) 250 (150-350) 310 (160-460) 190 (140-240) 200 (100-300) 250 (100-400) 150 (100-200) Число оборотов п (об/мин) = скорость резания Vc (м/мин) х 1000 -г 3,14 -г диаметр фрезы (мм) > Подача столаУЦмм/мин) = п (об/мин) х подача на зубй(ммЛ) х 1(число пластин) х-1' Характеристики справочное Технические данные ш j у Характеристики Справочное Техническиеданные Ч. СтрУ262 264 ...1 п°е°бие ; ..Стр:ззё-341" Концевые фрезы ТАС
