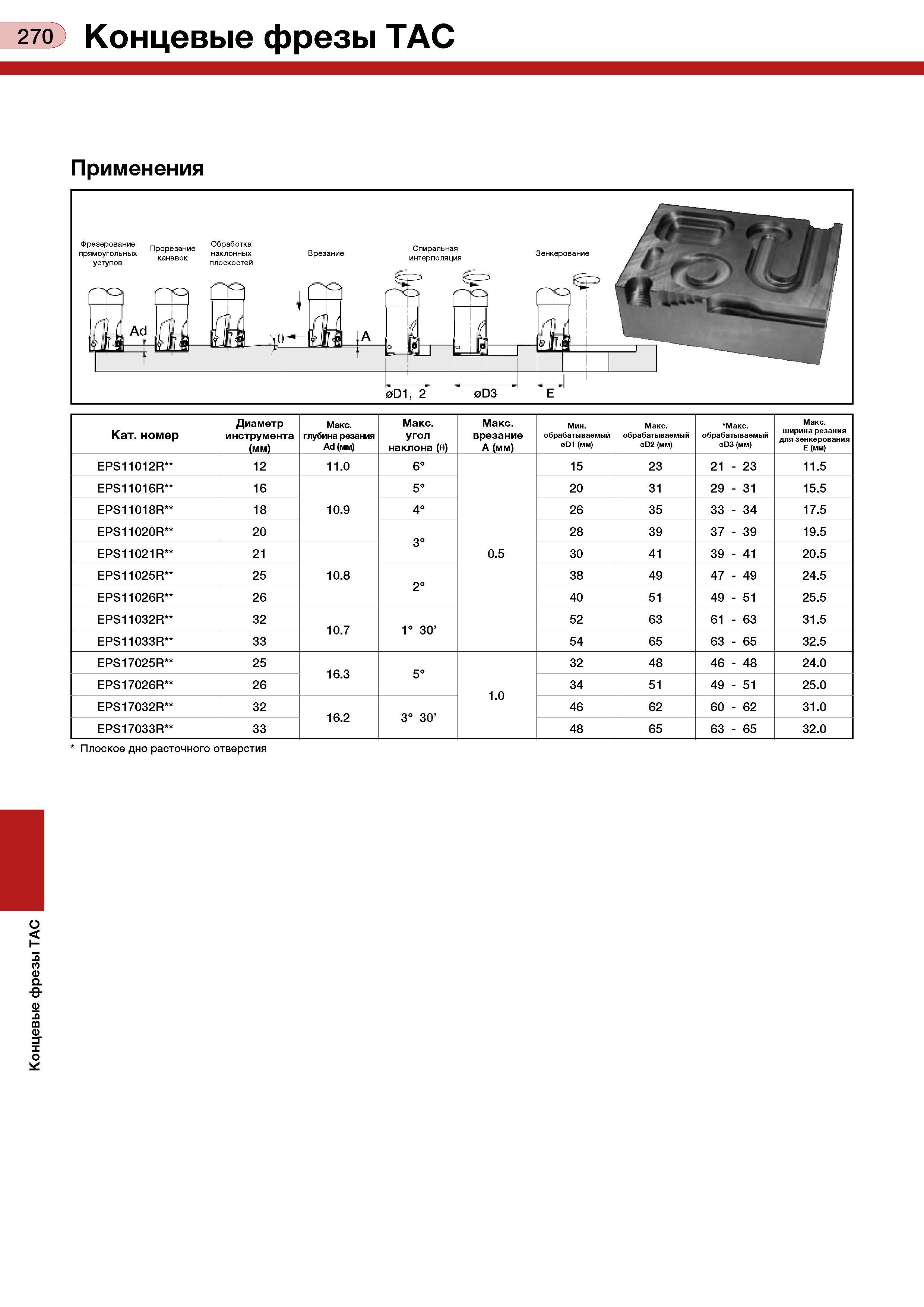

Концевые фрезы ТАС 270 Концевые фрезы ТАС Применения Кат. номер Диаметр инструмента (мм) Максимальная глубина резания Ad (мм) Макс. угол наклона (6) Макс. врезание А (мм) Мин. обрабатываемый oD1 (мм) Макс. обрабатываемый oD2 (мм) Макс. обрабатываемый oD3 (мм) Макс. ширина резания для зенкерования Е (мм) EPS11012R 12 11.0 6° 15 23 21 - 23 11.5 EPS11016R 16 5° 20 31 29 - 31 15.5 EPS11018R 18 10.9 4° 26 35 33 - 34 17.5 EPS11020R 20 28 39 37 - 39 19.5 EPS11021R 21 3° 0.5 30 41 39 - 41 20.5 EPS11025R 25 10.8 38 49 47 - 49 24.5 EPS11026R 26 2° 40 51 49 - 51 25.5 EPS11032R 32 10.7 1° 30’ 52 63 61 - 63 31.5 EPS11033R 33 54 65 63 - 65 32.5 EPS17025R 25 16.3 5° 32 48 46 - 48 24.0 EPS17026R 26 1.0 34 51 49 - 51 25.0 EPS17032R 32 16.2 3° 30’ 46 62 60 - 62 31.0 EPS17033R 33 48 65 63 - 65 32.0 Плоское дно расточного отверстия
