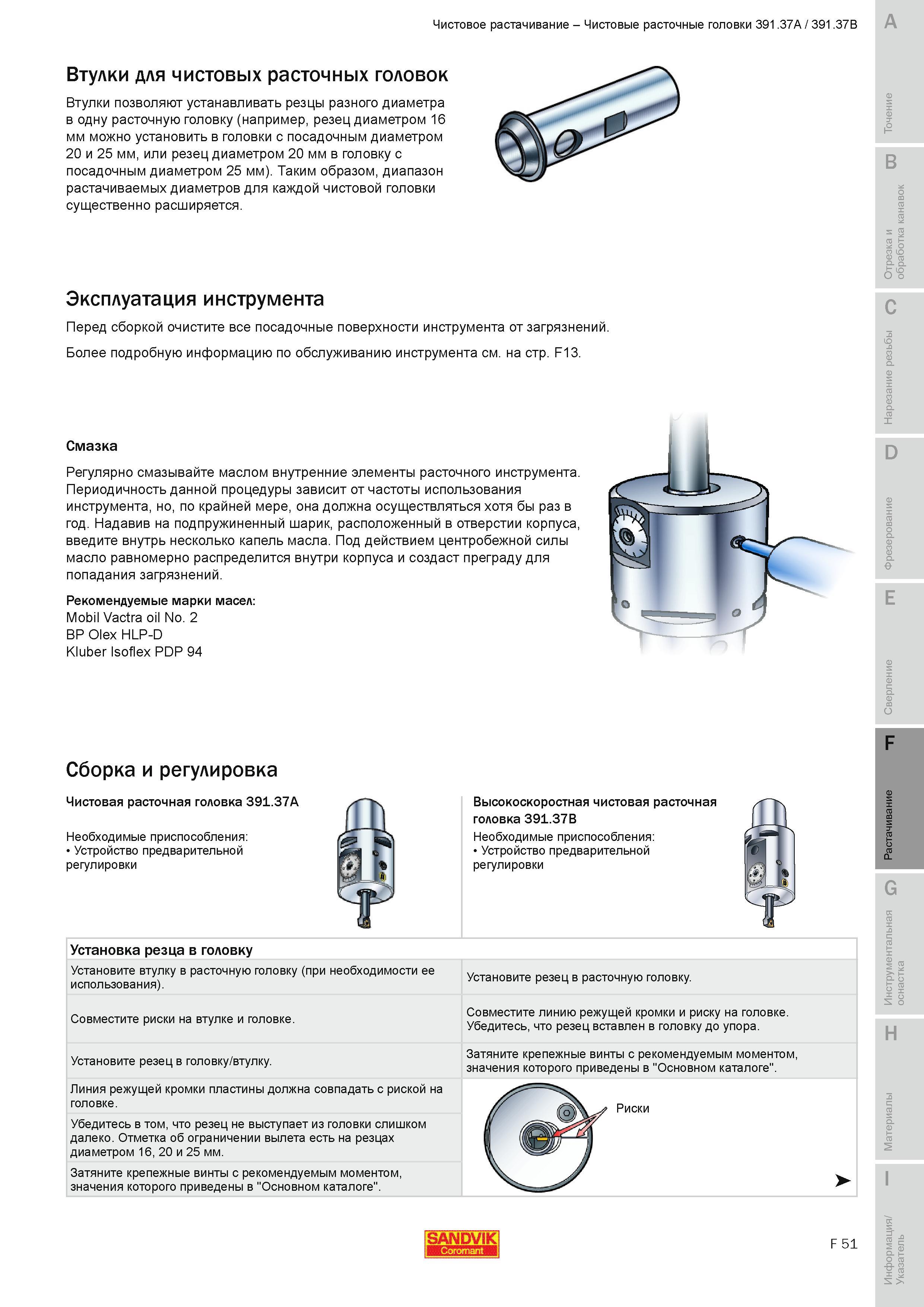

Втулки Sandvik для чистовых расточных головок позволяют устанавливать резцы разного диаметра в одну расточную головку например резец диаметром 16 мм можно установить в головки с посадочным диаметром 20 и 25 мм или резец диаметром 20 мм в головку с посадочным диаметром 25 мм). Таким образом диапазон растачиваемых диаметров для каждой чистовой головки существенно расширяется. Эксплуатация инструмента Перед сборкой очистите все посадочные поверхности инструмента от загрязнений. Более подробную информацию по обслуживанию инструмента см. на стр. F13. Смазка Регулярно смазывайте маслом внутренние элементы расточного инструмента. Периодичность данной процедуры зависит от частоты использования инструмента но по крайней мере она должна осуществляться хотя бы раз в год. Надавив на подпружиненный шарик расположенный в отверстии корпуса введите внутрь несколько капель масла. Под действием центробежной силы масло равномерно распределится внутри корпуса и создаст преграду для попадания загрязнений. Рекомендуемые марки масел Mobil Vactra oil No. 2 BP Olex HLP-D Kluber Isoflex PDP 94 Сборка и регулировка Чистовая расточная головка 391.37A Необходимые приспособления Устройство предварительной регулировки Высокоскоростная чистовая расточная головка 391.37B Необходимые приспособления Устройство предварительной регулировки Установка резца в головку Установите втулку в расточную головку (при необходимости ее использования). Совместите риски на втулке и головке. Установите резец в головку втулку. Линия режущей кромки пластины должна совпадать с риской на головке. Убедитесь в том что резец не выступает из головки слишком далеко. Отметка об ограничении вылета есть на резцах диаметром 16 20 и 25 мм. Затяните крепежные винты с рекомендуемым моментом значения которого приведены в "Основном каталоге". Установите резец в расточную головку. Совместите линию режущей кромки и риску на головке. Убедитесь что резец вставлен в головку до упора. Затяните крепежные винты с рекомендуемым моментом значения которого приведены в "Основном каталоге". Риски SANDVIK F 51 Чистовое растачивание Чистовые расточные головки 391.37A 391.37B A Чистовое растачивание Чистовые расточные головки 391.37A 391.37B A
