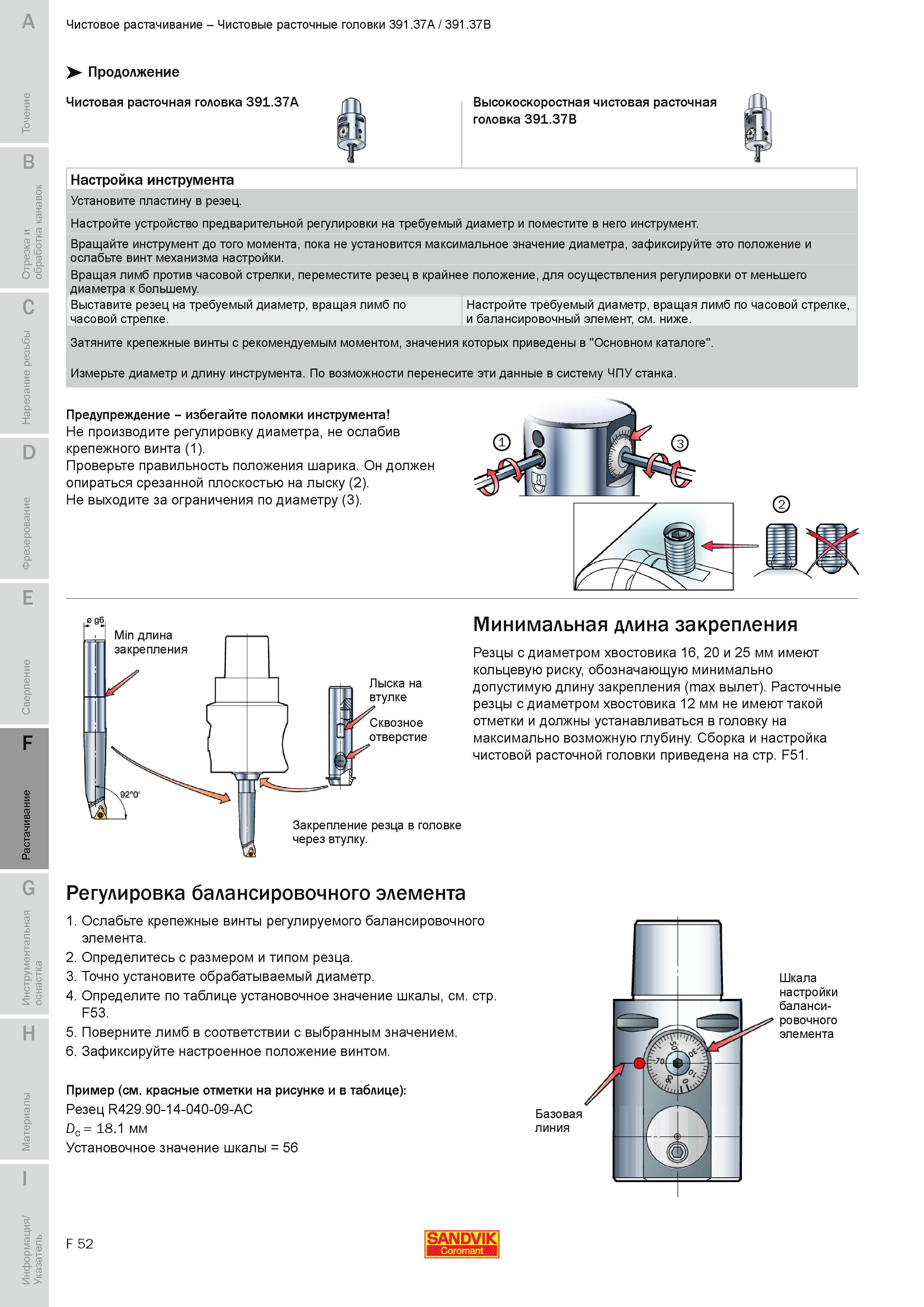

Чистовая расточная головка Sandvik 391.37A Настройка инструмента Установите пластину в резец Настройте устройство предварительной регулировки на требуемый диаметр и поместите в него инструмент. Вращайте инструмент до того момента пока не установится максимальное значение диаметра зафиксируйте это положение и ослабьте винт механизма настройки. Вращая лимб против часовой стрелки переместите резец в крайнее положение для осуществления регулировки от меньшего диаметра к большему. Выставите резец на требуемый диаметр вращая лимб по Настройте требуемый диаметр вращая лимб по часовой стрелке часовой стрелке. и балансировочный элемент см. ниже. Затяните крепежные винты с рекомендуемым моментом значения которых приведены в "Основном каталоге". Измерьте диаметр и длину инструмента. По возможности перенесите эти данные в систему ЧПУ станка. Высокоскоростная чистовая расточная головка 391.37B Предупреждение - избегайте поломки инструмента Не производите регулировку диаметра не ослабив крепежного винта (1). Проверьте правильность положения шарика. Он должен опираться срезанной плоскостью на лыску (2). Не выходите за ограничения по диаметру (3). Минимальная длина закрепления Резцы с диаметром хвостовика 16 20 и 25 мм имеют кольцевую риску обозначающую минимально допустимую длину закрепления (max вылет). Расточные резцы с диаметром хвостовика 12 мм не имеют такой отметки и должны устанавливаться в головку на максимально возможную глубину. Сборка и настройка чистовой расточной головки приведена на стр. F51. Закрепление резца в головке через втулку. Регулировка балансировочного элемента 1. Ослабьте крепежные винты регулируемого балансировочного элемента. 2. Определитесь с размером и типом резца. 3. Точно установите обрабатываемый диаметр. 4. Определите по таблице установочное значение шкалы см. стр F53. 5. Поверните лимб в соответствии с выбранным значением. 6. Зафиксируйте настроенное положение винтом. Пример (см. красные отметки на рисунке и в таблице) Резец R429.90-14-040-09-AC Dc 18.1 мм Установочное значение шкалы 56 Лыска на втулке Сквозное отверстие F 52 SANDVIK Чистовое растачивание Чистовые расточные головки 391.37A 391.37B V Продолжение
