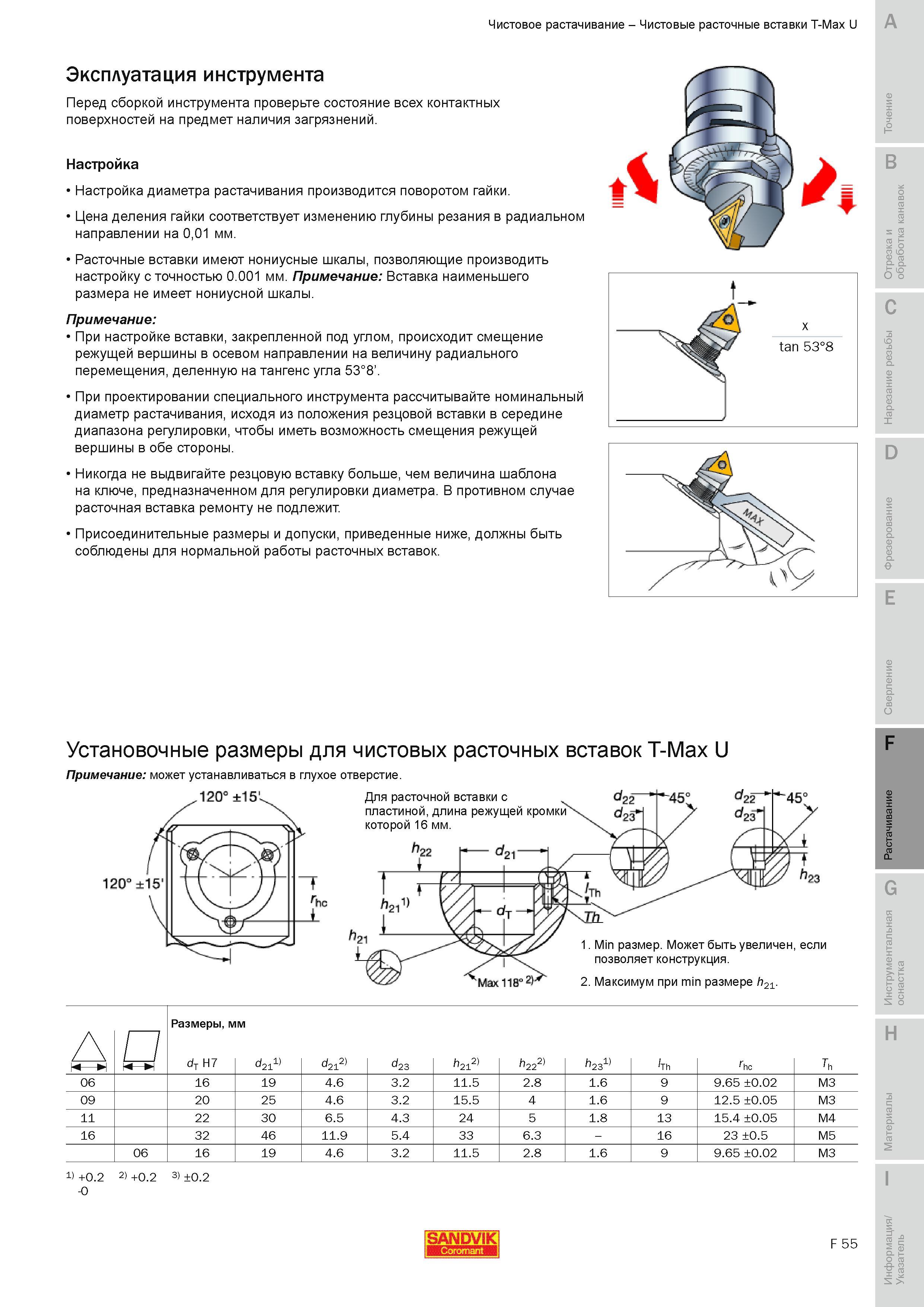

Чистовые расточные вставки Sandvik Coromant T-Max U Эксплуатация инструмента Перед сборкой инструмента проверьте состояние всех контактных поверхностей на предмет наличия загрязнений Настройка Настройка диаметра растачивания производится поворотом гайки. Цена деления гайки соответствует изменению глубины резания в радиальном направлении на 001 мм. Расточные вставки имеют нониусные шкалы позволяющие производить настройку с точностью 0.001 мм. Примечание Вставка наименьшего размера не имеет нониусной шкалы. Примечание При настройке вставки закрепленной под углом происходит смещение режущей вершины в осевом направлении на величину радиального перемещения деленную на тангенс угла 538'. При проектировании специального инструмента рассчитывайте номинальный диаметр растачивания исходя из положения резцовой вставки в середине диапазона регулировки чтобы иметь возможность смещения режущей вершины в обе стороны. Никогда не выдвигайте резцовую вставку больше чем величина шаблона на ключе предназначенном для регулировки диаметра. В противном случае расточная вставка ремонту не подлежит Присоединительные размеры и допуски приведенные ниже должны быть соблюдены для нормальной работы расточных вставок. x tan 538 Установочные размеры для чистовых расточных вставок T-Max U Примечание может устанавливаться в глухое отверстие. 120 15 12015 Для расточной вставки с пластиной длина режущей кромки которой 16 мм. 21 П22 - d 21 t Y' i 1 t 7 у - a lib 1. 1 Мах 118 позволяет конструкция. 2. Максимум при min размере h21. Размеры мм dT H7 d211) d212) d23 h212) h222) h231) Th N H ы lTh rhc 06 16 19 4.6 3.2 11.5 2.8 1.6 9 9.65 0.02 M3 09 20 25 4.6 3.2 15.5 4 1.6 9 12.5 0.05 M3 11 22 30 6.5 4.3 24 5 1.8 13 15.4 0.05 M4 16 32 46 11.9 5.4 33 6.3 - 16 23 0.5 M5 06 16 19 4.6 3.2 11.5 2.8 1.6 9 9.65 0.02 M3 1 +0.2 2 +0.2 3 0.2 -0 SANDVIK F 55 Чистовое растачивание
