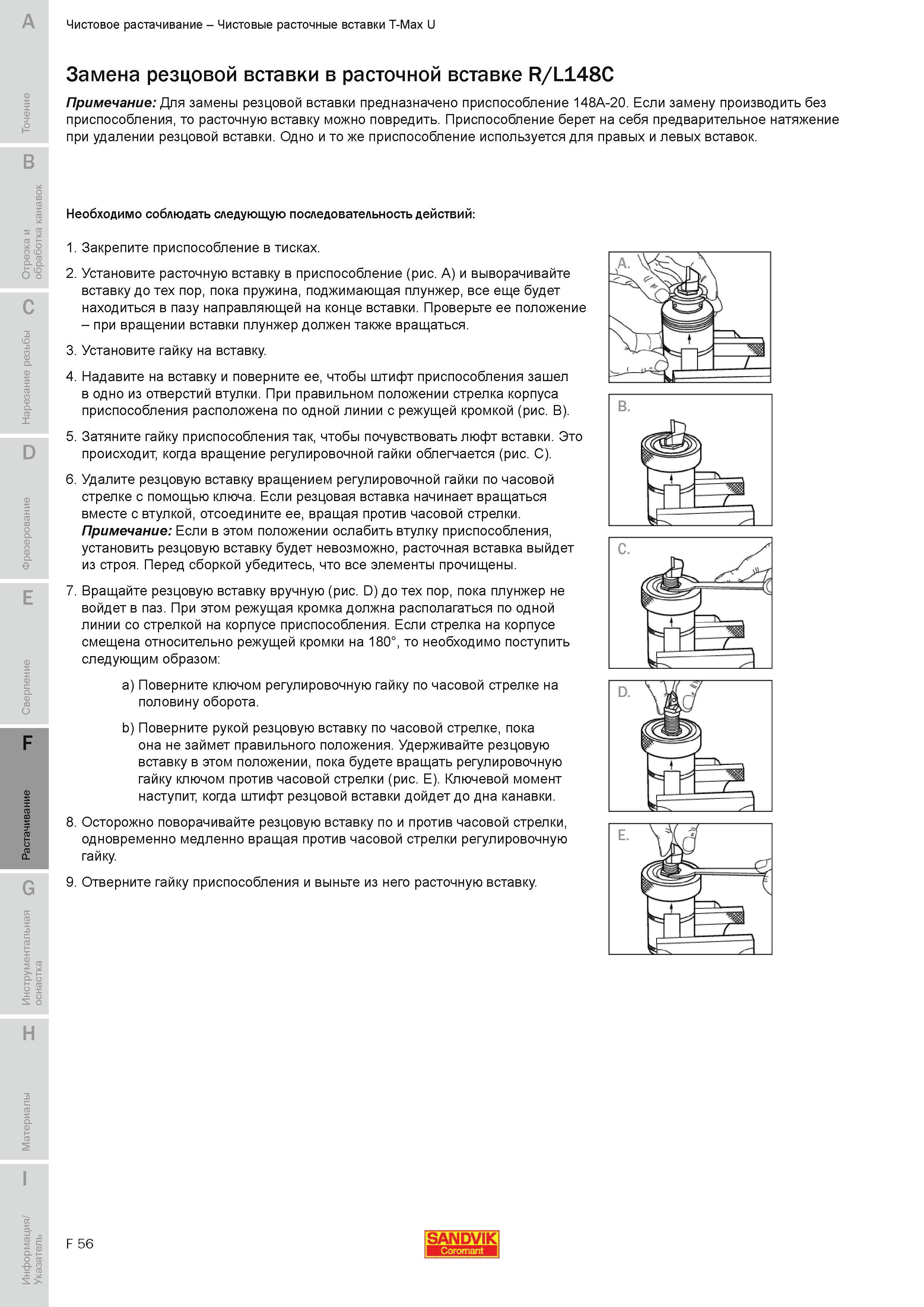

Чистовые расточные вставки T-Max U Замена резцовой вставки Sandvik Coromant в расточной вставке R L148C Примечание Для замены резцовой вставки предназначено приспособление 148A-20. Если замену производить без приспособления то расточную вставку можно повредить. Приспособление берет на себя предварительное натяжение при удалении резцовой вставки. Одно и то же приспособление используется для правых и левых вставок. Необходимо соблюдать следующую последовательность действий 1. Закрепите приспособление в тисках. 2. Установите расточную вставку в приспособление (рис. А) и выворачивайте вставку до тех пор пока пружина поджимающая плунжер все еще будет находиться в пазу направляющей на конце вставки. Проверьте ее положение - при вращении вставки плунжер должен также вращаться. 3. Установите гайку на вставку. 4. Надавите на вставку и поверните ее чтобы штифт приспособления зашел в одно из отверстий втулки. При правильном положении стрелка корпуса приспособления расположена по одной линии с режущей кромкой (рис. В). 5. Затяните гайку приспособления так чтобы почувствовать люфт вставки. Это происходит когда вращение регулировочной гайки облегчается (рис. С). 6. Удалите резцовую вставку вращением регулировочной гайки по часовой стрелке с помощью ключа. Если резцовая вставка начинает вращаться вместе с втулкой отсоедините ее вращая против часовой стрелки. Примечание Если в этом положении ослабить втулку приспособления установить резцовую вставку будет невозможно расточная вставка выйдет из строя. Перед сборкой убедитесь что все элементы прочищены. 7. Вращайте резцовую вставку вручную (рис. D) до тех пор пока плунжер не войдет в паз. При этом режущая кромка должна располагаться по одной линии стрелкой на корпусе приспособления. Если стрелка на корпусе смещена относительно режущей кромки на 180 то необходимо поступить следующим образом a) Поверните ключом регулировочную гайку по часовой стрелке на половину оборота. b) Поверните рукой резцовую вставку по часовой стрелке пока она не займет правильного положения. Удерживайте резцовую вставку в этом положении пока будете вращать регулировочную гайку ключом против часовой стрелки (рис. Е). Ключевой момент наступит когда штифт резцовой вставки дойдет до дна канавки. 8. Осторожно поворачивайте резцовую вставку по и против часовой стрелки одновременно медленно вращая против часовой стрелки регулировочную гайку. 9. Отверните гайку приспособления и выньте из него расточную вставку. F 56 SANDVIK Чистовое растачивание
