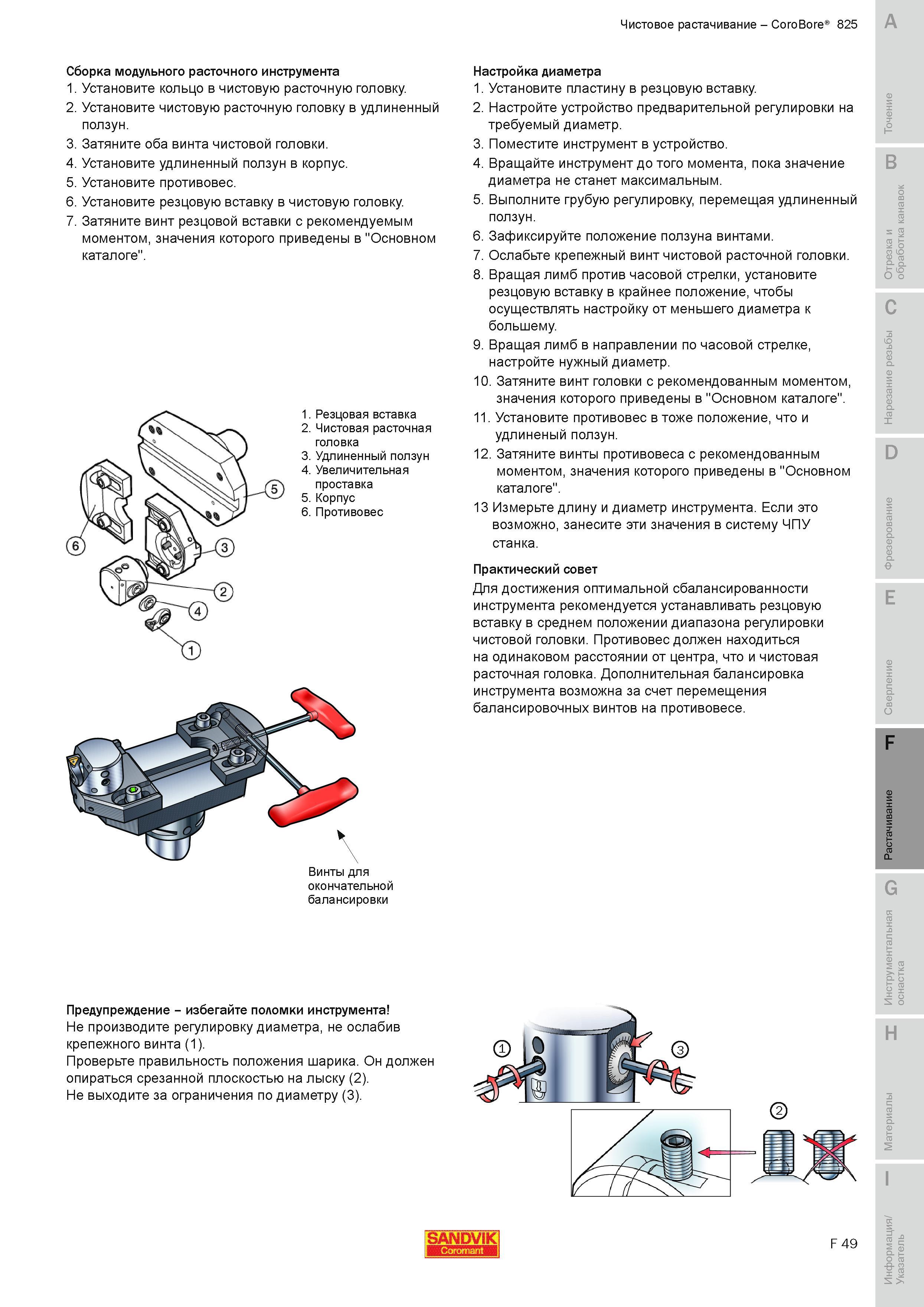

Чистовое растачивание Sandvik CoroBore 825 Настройка диаметра Установите пластину в резцовую вставку Настройте устройство предварительной регулировки на требуемый диаметр. 3. Поместите инструмент в устройство. 4. Вращайте инструмент до того момента пока значение диаметра не станет максимальным. 5. Выполните грубую регулировку перемещая удлиненный ползун. 6. Зафиксируйте положение ползуна винтами. 7. Ослабьте крепежный винт чистовой расточной головки. 8. Вращая лимб против часовой стрелки установите резцовую вставку в крайнее положение чтобы осуществлять настройку от меньшего диаметра к большему. 9. Вращая лимб в направлении по часовой стрелке настройте нужный диаметр. 10. Затяните винт головки с рекомендованным моментом значения которого приведены в "Основном каталоге". 11. Установите противовес в тоже положение что и удлиненый ползун. 12. Затяните винты противовеса с рекомендованным моментом значения которого приведены в "Основном каталоге". 13 Измерьте длину и диаметр инструмента. Если это возможно занесите эти значения в систему ЧПУ станка. Практический совет Для достижения оптимальной сбалансированности инструмента рекомендуется устанавливать резцовую вставку в среднем положении диапазона регулировки чистовой головки. Противовес должен находиться на одинаковом расстоянии от центра что и чистовая расточная головка. Дополнительная балансировка инструмента возможна за счет перемещения балансировочных винтов на противовесе. Предупреждение - избегайте поломки инструмента Не производите регулировку диаметра не ослабив крепежного винта (1). Проверьте правильность положения шарика. Он должен опираться срезанной плоскостью на лыску (2). Не выходите за ограничения по диаметру (3). SANDVIK 5513 F 49 Сборка модульного расточного инструмента Установите кольцо в чистовую расточную головку. 2. Установите чистовую расточную головку в удлиненный ползун. 3. Затяните оба винта чистовой головки. 4. Установите удлиненный ползун в корпус. 5. Установите противовес. 6. Установите резцовую вставку в чистовую головку. 7. Затяните винт резцовой вставки с рекомендуемым моментом значения которого приведены в "Основном каталоге". Винты для окончательной балансировки
